Замена задней панели iPod Touch 3-го поколения

Стеклянная передняя панель у Touch третьего поколения имеет пластиковую рамку, приклеенную как по внешнему краю, так и под широкими черными полосами вверху и внизу устройства.

На изображении слева (передняя панель уже снята) показаны места металлических защелок (обозначены красным), которые защелкиваются на пластиковой рамке. На следующих шагах постарайтесь поддеть переднюю панель в зазорах между этими защелками.

Также будьте внимательны к очень тонкому и хрупкому шлейфу сенсорного экрана (место разъема показано зеленым), который соединяет переднюю панель с верхним левым углом Touch.

Аккуратно вставьте инструмент для вскрытия iPod между стеклянной передней панелью и ее пластиковой окантовкой рядом с кнопками регулировки громкости.

Поверните инструмент от Touch, чтобы приподнять стеклянную панель.

Ключ — работать медленно и аккуратно, чтобы не повредить внутренние компоненты.

Вставьте инструмент для вскрытия iPod между передней панелью и ее пластиковой окантовкой и подденьте в нескольких местах вдоль левого края Touch.

Не проводите инструментом по краю передней панели, так как это повредит саму переднюю панель и резиновую полоску вдоль пластиковой окантовки. Лучше работать по точкам: поддеть в одном месте, затем вынуть инструмент и вставить в следующую точку для подъема.

Продолжайте поддевать левый край, пока верхний и нижний края не начнут приподниматься от корпуса Touch.

Когда верхний и нижний края слегка отойдут от Touch, используйте инструмент для вскрытия, чтобы убедиться, что пластиковой окантовке отсоединились защелки внутри корпуса.

Продолжайте процедуру поддевания, теперь сосредоточившись на отсоединении пластиковой окантовки от внутренних металлических защелок.

Подденьте по верхнему краю Touch, чтобы дальше отделить переднюю панель от остальной части устройства.

Подденьте переднюю панель вдоль правого края, используя метод, описанный в предыдущих шагах.

В конце обойдите всю окружность передней панели, пока она не приподнимется немного от задней панели.

Также убедитесь, что пластиковой окантовке отсоединились защелки на задней панели.

Поднимите переднюю панель из заднего корпуса, учитывая шлейф, который все еще соединяет ее возле верхнего левого угла Touch.

Используйте плоский конец лопатки (или инструмент для вскрытия), чтобы очень осторожно поддеть разъем шлейфа сенсорного экрана и отсоединить его от верхней платы.

Шлейф сенсорного экрана чрезвычайно хрупок! Будьте очень аккуратны при отсоединении, чтобы не порвать шлейф.

Теперь, когда передняя панель снята, проверьте ее на повреждения. Если пластиковой окантовке не прилегает заподлицо к лицевой стороне стеклянной панели, аккуратно оторвите и приклейте ее обратно.

Осторожно — не царапайте переднюю панель с внутренней стороны по черным участкам, так как царапины будут видны после сборки.

Обязательно очистите как поверхность дисплея, так и внутреннюю сторону передней панели — пыль или отпечатки пальцев останутся внутри Touch после полной сборки.

Вставьте небольшой инструмент для вскрытия iPod с ребром, направленным вверх к нижней стороне дисплея, между белым пластиковым подсветкой и металлическим экраном под ней.

Подденьте по нижнему краю дисплея достаточно, чтобы взять его пальцами, при этом избегайте изгиба экрана.

Поднимите дисплей за нижний край и поверните его к верхней части Touch.

Следующие шаги требуют удаления компонентов, находящихся под местом установки дисплея. Держите дисплей, чтобы не создавать натяжение на хрупкий шлейф дисплея.

Удалите семь винтов Phillips, крепящих металлический лоток дисплея к задней панели. Они могут быть очень тугими; внимательно следите, чтобы не сорвать резьбу.

Два более тёмных винта принадлежат отверстиям в лотке, расположенным ближе всего к нижнему краю Touch.

Опустите дисплей обратно в его лоток.

Удалите последний винт Phillips, фиксирующий металлический лоток к задней панели.

Выньте дисплей из металлического лотка и поверните его к верхнему краю Touch.

Используйте инструмент для вскрытия iPod, чтобы приподнять металлический лоток дисплея и повернуть его к верхнему краю Touch.

Используйте кромку инструмента для вскрытия iPod, чтобы отодрать медную ленту от верхнего края дисплея.

Оставьте медную ленту прикреплённой к металлическому лотку дисплея.

Используйте кромку инструмента для вскрытия iPod, чтобы снять кусок ленты, закрывающий шлейф передачи данных дисплея.

Используйте инструмент для вскрытия iPod, чтобы поддеть разъем шлейфа передачи данных дисплея и отсоединить его от гнезда на плате.

Отклейте шлейф передачи данных дисплея от клея, фиксирующего его на задней панели.

Поднимите металлический лоток дисплея слегка (батарея прикреплена к его нижней стороне) и снимите дисплей с корпуса Touch, следя за его тонким кабелем, который может застрять.

Лентовый кабель дисплея проложен под металлическим лотком дисплея.

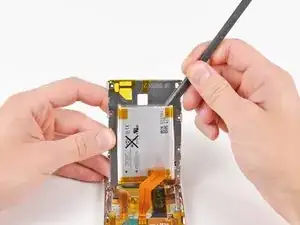

Используйте плоский конец лопатки, чтобы отподдеть батарею с клея, фиксирующего её к металлическому лотку дисплея.

Снимите металлический лоток дисплея и отложите его в сторону.

Разместите батарею горизонтально в задней панели.

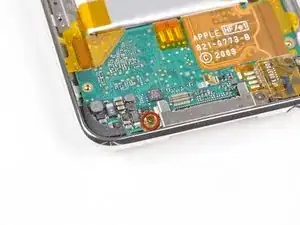

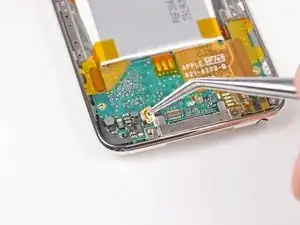

Удалите один винт Phillips, фиксирующий золотой контакт давления к плате логики.

Используйте пинцет, чтобы вынуть винт Phillips из платы логики.

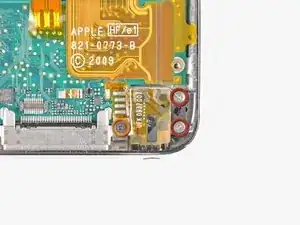

Снимите следующие три винта Phillips, фиксирующие плату логики к задней панели:

Два винта 2,3 мм

Один винт 1,9 мм

Более тёмный винт принадлежит отверстию рядом с разъёмом дока.

С помощью кромки инструмента для вскрытия iPod отогните фиксирующую защёлку лентового кабеля кнопок управления.

Обязательно подденьте фиксирующую защёлку, не сам разъём.

Этот разъём находится под батареей.

Осторожно снимите две большие полоски ленты, фиксирующие лентовые кабели к задней панели.

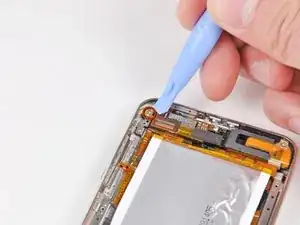

Используйте кромку инструмента для вскрытия iPod, чтобы отогнуть защитную резиновую заглушку и открыть скрытый винт Phillips.

Нет необходимости полностью снимать эту накладку.

Удалите скрытый винт Phillips.

Снимите оставшийся винт Phillips, фиксирующий верхнюю плату логики к задней панели.

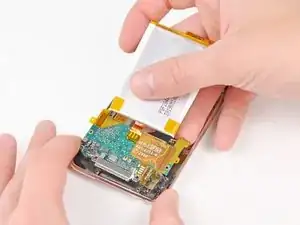

Осторожно оттяните нижнюю плату логики от нижнего края задней панели.

Позвольте кромке платы логики опереться на внешний край задней панели.

Используйте кромку инструмента для вскрытия iPod, чтобы аккуратно освободить антенный соединительный кабель от клея, фиксирующего его к задней крышке.

Используйте кромку инструмента для вскрытия iPod, чтобы отключить антенный кабель.

Осторожно отлепите антенный кабель от клея, фиксирующего его к задней панели.

Снимите небольшую полоску ленты, фиксирующую лентовый кабель антенного разъёма к задней панели.

Используйте кромку инструмента для вскрытия iPod, чтобы отлепить лентовый кабель антенного разъёма от задней панели.

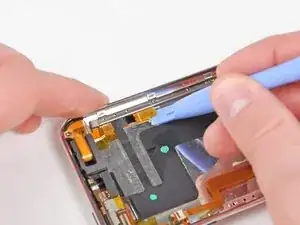

Используйте кромку инструмента для вскрытия iPod, чтобы аккуратно отлепить Wi‑Fi лентовый кабель от клея, фиксирующего его к задней панели.

Не перегружайте кабель, он легко рвётся.

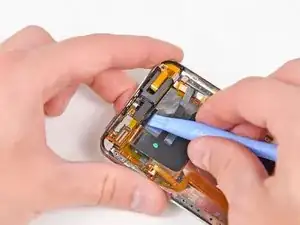

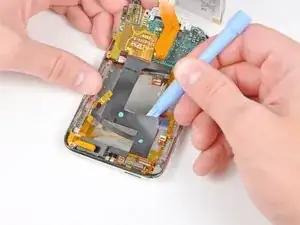

Используйте инструмент для вскрытия iPod, чтобы поддеть чёрную пластиковую рамку под верхней платой логики и оторвать её от клея, фиксирующего к задней панели.

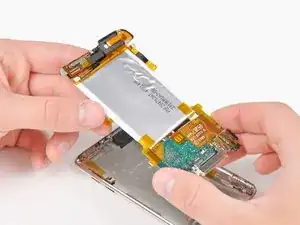

Осторожно извлеките узел платы логики из задней панели, следя за кабелями, которые могут застрять.

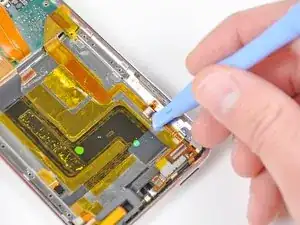

Снимите два винта Phillips, фиксирующие кнопки питания/регуляторы громкости к задней панели.

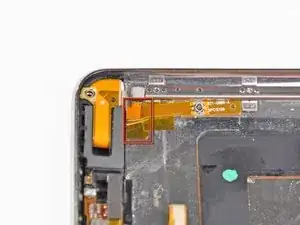

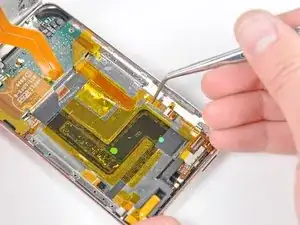

Используйте наконечник лопатки, чтобы снять жёлтую каптон-ленту, закрывающую лентовый кабель кнопок питания/громкости.

Снимите два винта Phillips, фиксирующие кнопки питания/регуляторы громкости к задней панели.

Выведите кнопки питания/громкости из задней панели.

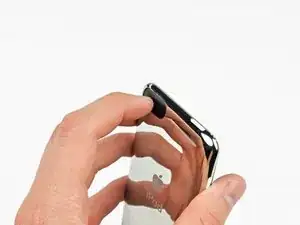

Используйте палец, чтобы протолкнуть пластиковое антенное окно через другую сторону задней панели.

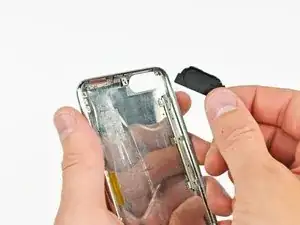

Удалите пластиковое антенное окно из задней панели.

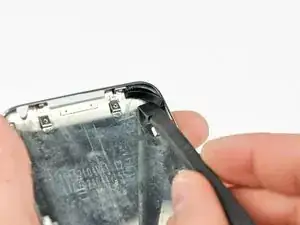

Используйте плоский конец лопатки, чтобы отподдеть защитную резиновую заглушку из нижнего левого угла задней панели.
