Замена передней панели iPod Touch первого поколения

Открытие корпуса — сложная и потенциально опасная операция. Требуется значительное усилие, чтобы ввести пластиковый инструмент для вскрытия в шов между частями корпуса. Корпус может быть повреждён, если этот шаг выполнен неправильно. Убедитесь, что не повредите себя при открытии iPod.

Вставьте маленький пластиковый инструмент для вскрытия в шов между пластиковой панелью дисплея и металлической задней панелью. Угловой край должен быть направлен в сторону металлической задней панели.

Удерживайте инструмент на месте, когда он зажат внутри и панели разъединены.

С каждой стороны iPod находятся семь сцепляющихся удерживающих защёлок. Для отделения передней панели от металлической задней панели будет использоваться большой пластиковый инструмент для вскрытия.

Вставьте большой инструмент для вскрытия в правую сторону iPod так, чтобы край инструмента был направлен к металлической задней панели.

Осторожно расширяйте существующий зазор, покачивая большой инструмент и продвигая его вправо.

Продолжайте до тех пор, пока правая сторона iPod не станет свободной.

Переключитесь на другую сторону iPod.

Следуйте той же процедуре, что и в предыдущем шаге, чтобы освободить семь защёлок, удерживающих панели.

Когда панели отделятся с этой стороны, задняя панель можно будет полностью снять с iPod.

Осторожно приподнимите заднюю панель пальцами.

Передняя и задняя части iPod теперь должны быть полностью разъединены.

Золотая антенна (третье изображение) может легко выпасть из своего гнезда. Убедитесь, что антенна надёжно установлена перед закрытием iPod.

Аккумулятор приклеен к дисплею iPod, но винтами не закреплён.

Переверните iPod на 180 градусов, чтобы его ориентация соответствовала изображению.

Осторожно вставьте лопатку между аккумулятором и дисплеем. Под аккумулятором проходят кабели, поэтому медленно подденьте аккумулятор, чтобы не повредить их.

С помощью лопатки (или ногтей) снимите золотую антенну. Антенна легко гнётся, поэтому не прикладывайте слишком большое усилие. При сборке установите золотую антенну на место перед установкой плат антенны.

С помощью лопатки отсоедините разъём слева.

Выверните винт Phillips 2,4 мм.

Выверните винт Phillips 1,6 мм.

Плату с петлёй антенны нужно поддеть (она приклеена). Осторожно используйте пластиковый инструмент для вскрытия или лопатку, чтобы оторвать плату петли антенны. Плата соединена с электроникой антенны маленьким ленточным кабелем. Этот двухплатный узел очень хрупкий.

Две маленькие платы антенны теперь можно поднять вместе, и их оранжевый кабель можно аккуратно отслоить от дисплея.

С помощью лопатки снимите чёрную маскирующую ленту. Это откроет верхние два винта на изображении.

Выверните три винта Phillips 2,4 мм.

Выверните винт Phillips 3,8 мм.

С помощью лопатки отсоедините чёрный разъём.

С помощью лопатки отсоедините чёрный разъём.

С помощью лопатки ослабьте плату логики с нескольких сторон. Она удерживается клеем и четырьмя винтами, которые были удалены на предыдущем шаге.

Будьте осторожны при откидывании платы логики. На плате закреплены разъём для наушников и док-разъём.

Осторожно приподнимите плату логики (с прикреплёнными компонентами) вверх.

Меньшая часть платы логики, расположенная внизу, очень гибкая и хрупкая. Не тяните лопатку вверх при её отсоединении. Используйте только боковые движения.

Просуньте лопатку под небольшую часть платы логики. Плата должна отойти, когда лопатка почти полностью пройдет на другую сторону.

Плата логики и аккумулятор теперь могут быть полностью отделены от остальной части iPod.

Отодвиньте оранжевую ленту, закрывающую шестнадцать винтов Phillips на задней стороне дисплея.

Используйте отвертку #00 Phillips, чтобы удалить шестнадцать винтов.

Отделите дисплей от передней панели, аккуратно приподнимая его.

Дисплей и передняя панель теперь должны быть полностью разъединены.

Передняя панель закреплена по периметру термочувствительным клеем, который скрепляет панель с рамкой по всем четырём сторонам.

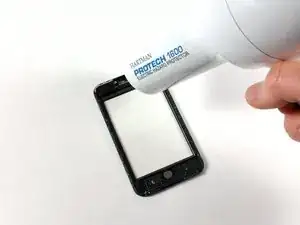

Используйте фен или тепловой пистолет, чтобы ослабить клей вокруг периметра передней панели.

Передняя панель будет горячей! Используйте ткань или тряпку, чтобы не обжечься при удерживании.

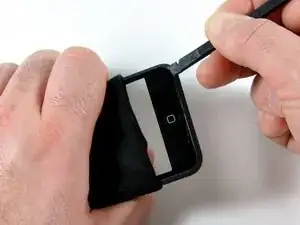

Вставьте лопатку между рамкой и передним дисплеем в верхнем левом углу iPod, как показано на первой картинке.

Это действие должно немного разобщить рамку и передний дисплей (как иллюстрируется на второй картинке) и позволит вставить лопатку между дисплеем и рамкой (следующий шаг).

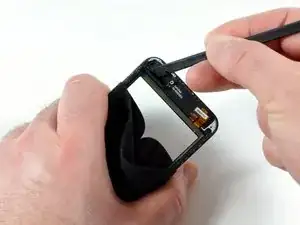

Осторожно введите лопатку между рамкой и передним дисплеем.

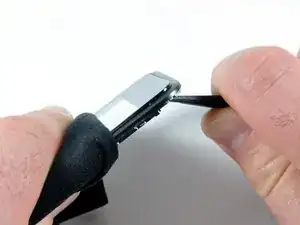

Аккуратно пройдитесь вокруг кромки передней панели, чтобы отделить верхнюю часть передней панели от черной металлической рамки.

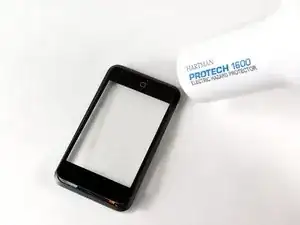

Поверните iPod на 180 градусов и снова прогрейте открытую сторону феном или тепловым пистолетом.

Область вокруг кнопки Home содержит большое количество клея. Потребуется работать лопаткой с обеих сторон кнопки, чтобы полностью отделить рамку от переднего дисплея.

Продолжайте использовать лопатку вдоль кромки дисплея, чтобы полностью ослабить его со всех сторон.

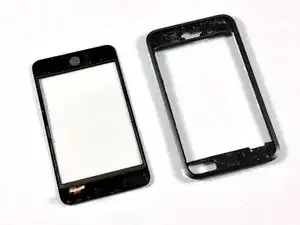

Передняя панель должна быть теперь отделена от металлической рамки.
