Замена аккумулятора iPod Touch 4-го поколения

Передняя панель iPod Touch 4-го поколения приклеена к заднему корпусу. Рекомендуется использовать тепловой пистолет, чтобы размягчить клей.

Установите тепловой пистолет на «низкую» и начните нагревать нижнюю часть устройства возле кнопки «Домой».

Рекомендуется нагревать область круговыми движениями, чтобы равномерно распределить тепло по устройству.

Будьте осторожны: Touch будет очень горячим. Может быть полезно держать его в полотенце при поддевании.

Вставьте край инструмента для вскрытия iPod между передним стеклом и пластиковой рамкой рядом с кнопкой «Домой».

Не пытайтесь поддеть между пластиковой рамкой и стальным задним корпусом.

Подденьте нижний край передней панели вверх, стараясь не сгибать стекло чрезмерно.

Если поддеть переднюю панель слишком трудно, повторно нагрейте её и попробуйте снова.

Когда появится достаточно места, чтобы схватить нижний край передней панели, отведите его от корпуса Touch, чтобы оторвать клей по левому и правому краям.

Если клей слишком трудно отделяется, перед продолжением используйте тепловой пистолет, чтобы его размягчить.

Из-за конструкции Touch 4-го поколения кабель цифрораспознавателя нельзя отключить до снятия логической платы. Обращайтесь с передней панелью очень осторожно, так как она соединена с остальной частью устройства очень хрупким кабелем цифрораспознавателя.

Также кабель данных дисплея очень короткий и подключён к логической плате примерно у верхней части передней панели. Если он не отсоединится при освобождении верхнего края передней панели, обязательно отсоедините его с помощью инструмента для вскрытия iPod перед поворотом передней панели наружу.

Осторожно оттяните верхнюю часть передней панели от клея, удерживающего её в Touch, учитывая короткий кабель цифрораспознавателя, соединяющий компоненты.

Удалите следующие восемь винтов Phillips #00:

Один винт Phillips 3.5 мм

Два винта Phillips 3.0 мм

Один винт Phillips 2.3 мм

Один винт Phillips 2.4 мм

Три винта Phillips 2.0 мм

Используйте край инструмента для вскрытия iPod, чтобы отподнять тонкую стальную крышку от области задней камеры.

Обратите внимание на маленькую пружину, расположенную рядом с рамкой возле камеры (выделена жёлтым).

Снимите стальную крышку с iPod.

Вставьте край инструмента для вскрытия под стальную среднюю пластину в нижнем левом углу Touch.

Медленно подденьте вверх, чтобы отделить пластину от клея, крепящего её к внутреннему пластиковому корпусу.

Если пластина всё ещё прикреплена к логической плате, повторно прогрейте область, чтобы ослабить клей, затем медленно отделите пластину от логической платы с помощью инструмента для вскрытия.

Под пластиной находится тонкий, хрупкий ленточный кабель. При подъёме пластины будьте очень осторожны, чтобы не порвать кабель.

Этот кабель может прилипнуть к пластине и очень легко порвётся, если Вы будете неосторожны. Работайте медленно и избегайте натяжения кабеля.

Немного наклоните стальную среднюю пластину, чтобы освободить её из заднего корпуса.

Будьте осторожны, чтобы не порвать кусочек медной ленты, соединяющий заднюю камеру со стальной пластиной.

Поднимите стальную среднюю пластину с заднего корпуса и оторвите кусочек медной ленты, приклеенный к задней камере.

Используйте инструмент для вскрытия iPod, чтобы поддеть разъём разъёма для наушников и вытащить его из гнезда на логической плате.

Удалите единственный винт Phillips 2.6 мм, крепящий сборку разъёма для наушников к заднему корпусу.

Винт расположен под углом 90 градусов. Убедитесь, что извлекаете его под таким же углом.

С помощью инструмента для вскрытия iPod аккуратно приподнимите край разъёма для наушников, ближайший к батарее, из его ниши.

Удалите разъём для наушников из его посадочного места в заднем корпусе.

Удалите следующие три винта возле верхнего края логической платы:

Один винт Phillips 2.0 мм

Два винта Phillips 2.3 мм

Используйте край инструмента для вскрытия iPod, чтобы аккуратно поддеть, но не извлекать, заднюю камеру из заднего корпуса.

Не пытайтесь извлечь заднюю камеру пока.

Используйте инструмент для вскрытия iPod, чтобы слегка приподнять край логической платы рядом с батареей настолько, чтобы схватить её другой рукой.

Не сгибайте логическую плату чрезмерно, она очень тонкая и хрупкая.

Будьте очень осторожны, чтобы не поднять слишком сильно — кабель регулятора громкости всё ещё подключён и очень легко порвётся.

Пока Вы осторожно приподнимаете логическую плату одной рукой, используйте инструмент для вскрытия iPod, чтобы приподнять логическую плату рядом с медной лентой у верхнего края платы.

Логическая плата будет поднята достаточно, когда последний соединитель сборки дисплея освободится от верхнего края заднего корпуса.

Пластиковым монтажным инструментом аккуратно подденьте динамик iPod и извлеките его из углубления в корпусе.

Не пытайтесь полностью снять динамик. Он всё ещё припаян к нижней стороне логической платы.

Дайте динамику лечь над аккумулятором, чтобы продолжить установку батареи.

На следующих шагах Вы будете ослаблять клей под батареей, под логической платой и рамкой под батареей. Делайте это медленно, аккуратно и равномерно. Следите, чтобы не проколоть аккумулятор и не согнуть логическую плату.

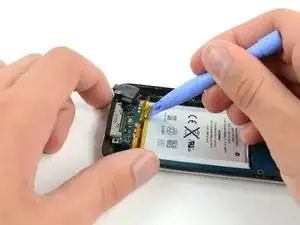

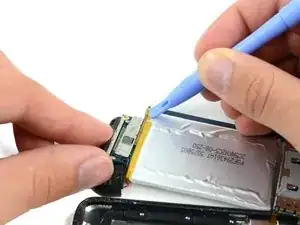

Используйте пластиковый монтажный инструмент, чтобы поддеть клей по трём оголённым кромкам аккумулятора.

Не пытайтесь вытащить аккумулятор, только начните ослаблять клей.

После ослабления кромок аккумулятора начните поддевать край логической платы. Начинайте сверху и продвигайтесь вниз по стороне платы.

Чтобы не согнуть и не сломать логическую плату, пока не пытайтесь её снимать. Разъём дока всё ещё закреплён в рамке. Опять же, Вы только ослабляете клей.

Пластиковым монтажным инструментом аккуратно вытолкните разъём дока из его углубления в корпусе. Работайте по углам равномерно, пока разъём не освободится.

Поскольку разъём дока прикреплён к логической плате, выталкивание его из корпуса может привести к изгибу платы. Будьте особенно осторожны, чтобы не деформировать плату необратимо.

Когда весь клей будет освобождён от сборки логической платы/аккумулятора, приподнимите сборку за сторону и осторожно поверните её, чтобы получить доступ к нижней стороне аккумулятора.

Логическая плата всё ещё прикреплена к задней части корпуса. Не пытайтесь полностью разъединить сборку, иначе Вы порвёте эту ленточную шлейф.

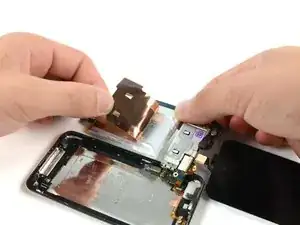

Схватите медную защитную фольгу, расположенную на нижней стороне аккумулятора, одной рукой, удерживая аккумулятор другой рукой.

Осторожно отслойте медную защитную фольгу от аккумулятора.

Не отрывайте медную фольгу резко. Это может привести к необратимому повреждению аккумулятора.

При установке новой батареи медная фольга должна быть как можно более ровной. В противном случае сморщенная фольга увеличит толщину батареи и дисплея вместе взятых.

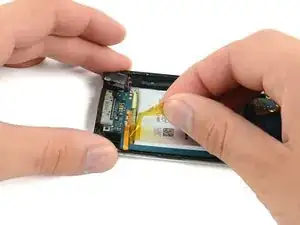

При необходимости используйте пластиковый монтажный инструмент, чтобы отлепить кусочек жёлтой каптон-ленты, расположенной в нижней части аккумулятора.

На этом этапе аккумулятор должен быть прикреплён к логической плате только одним кабелем.

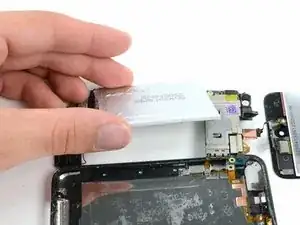

Поверните аккумулятор вверх и отойдите от логической платы.

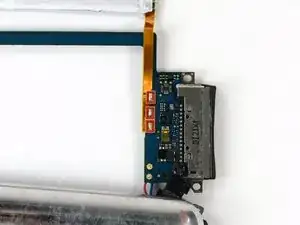

Переверните сборку, чтобы открыть точки пайки аккумулятора.

На следующих шагах Вы будете выпаивать три контакта батареи на логической плате.

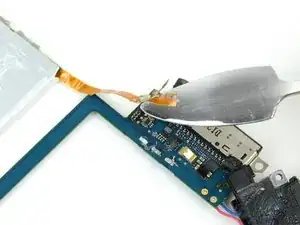

Перед выпаиванием трёх выводов возможно наличие силикона/клея, закрывающего их. Удалите как можно больше с помощью пластикового или металлического лопатки (если металлической, будьте крайне осторожны, чтобы не замкнуть контакты) перед поднесением жала паяльника к точкам.

Батарея в плеере четвертого поколения подключена через контактные площадки с маленькими отверстиями, которые проходят через ленточный кабель батареи и крепятся к плоским площадкам на поверхности логической платы. В этом шаге Вы разогреете каждую контактную площадку по отдельности, одновременно поддев её металлической лопаткой, чтобы освободить от платы.

НЕ замыкайте соединение между контактными площадками на плате и на ленточном кабеле своей лопаткой. Короткие замыкания могут вывести логическую плату из строя.

Осторожно с перегревом платы и кабеля. Держите жало паяльника на площадке только до тех пор, пока припой не расплавится. Избыток тепла может испортить логическую плату или расплавить ленточный кабель.

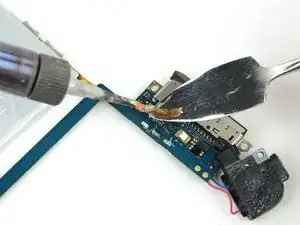

Начинайте работу с внешней стороны ленточного кабеля батареи. Нагрейте внешнюю контактную площадку, одновременно аккуратно поддев ленточный кабель снизу, чтобы освободить его от платы. Повторите этот процесс для двух оставшихся площадок, продвигаясь от внешних к внутренним.

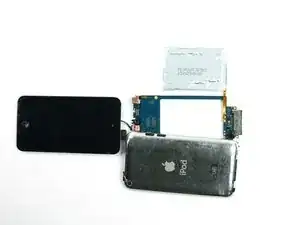

На этом этапе аккумулятор должен быть полностью отсоединён от логической платы.

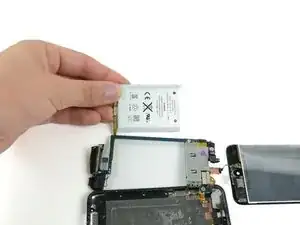

Снимите старую батарею с логической платы и отложите в сторону.

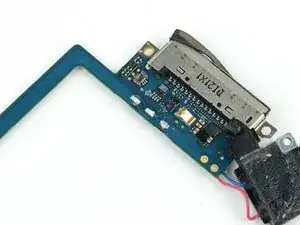

Далее используйте жало паяльника, чтобы расплющить припой на контактных площадках логической платы. На фотографиях показаны «до» и «после».

Не перегревайте контактные площадки.

Поместите новый аккумулятор на место и совместите дальний контакт с внешней паяльной площадкой. Используйте небольшой кусочек электроизоляционной ленты, чтобы прижать кабель к паяльным площадкам.

Установка аккумулятора вверх ногами (с кабелем, направленным вверх) уничтожит логическую плату.

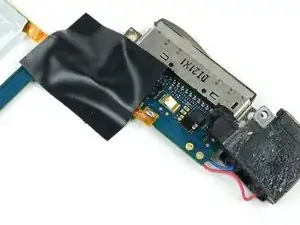

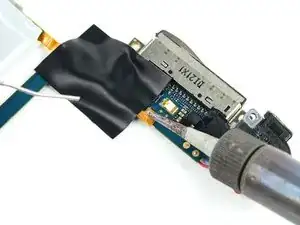

Поместите полоску ленты поверх конца ленты-кабеля аккумулятора, чтобы закрыть две паяльные площадки и прижать контакты к плате.

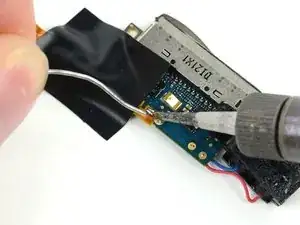

Нагрейте правый контакт, пока припой под ним не расплавится, затем нанесите небольшое количество припоя на контакт, позволяя ему протечь через два отверстия в кабеле и опуститься к логической плате.

Не наносите слишком много припоя. Количество, необходимое для надёжного соединения, ничтожно мало.

Как только припой затечёт в соединение, уберите припой и паяльник.

Сдвиньте кусочек ленты так, чтобы он больше не закрывал оставшиеся два вывода. Если положение кабеля относительно площадок на плате Вас устраивает, продолжайте. В противном случае распаяйте первое соединение и попробуйте снова.

Запаяйте оставшиеся две площадки к логической плате, следя за тем, чтобы не перегреть кабель или плату.
