Замена передней панели iPod Touch 1-го поколения

Открытие корпуса — сложная и потенциально опасная процедура. Требуется значительная сила, чтобы ввести пластиковый инструмент в стык корпуса. Корпус может быть повреждён, если этот шаг выполнен неправильно. Следите за тем, чтобы не пораниться при открытии iPod.

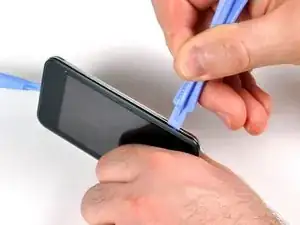

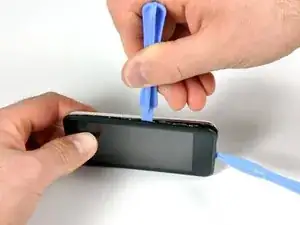

Вставьте маленький пластиковый инструмент для открывания в зазор между пластиковой панелью дисплея и металлической задней панелью. Угловой край инструмента должен быть направлен к металлической задней панели.

Удерживайте инструмент на месте, как только он зафиксируется внутри и панели разойдутся.

С каждой стороны iPod расположены семь сцепляющихся фиксирующих защёлок. Большой пластиковый инструмент будет использоваться для отделения передней панели от металлической задней панели iPod.

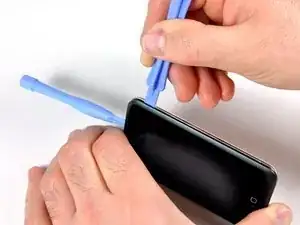

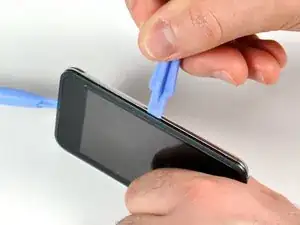

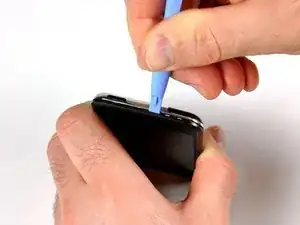

Вставьте большой инструмент для открывания в правую сторону iPod, так чтобы край инструмента был направлен к металлической задней панели.

Осторожно расширяйте имеющийся зазор, покачивая большой инструмент и передвигая его вправо.

Продолжайте до тех пор, пока правая сторона iPod не ослабнет.

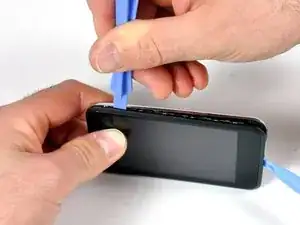

Перейдите на другую сторону iPod.

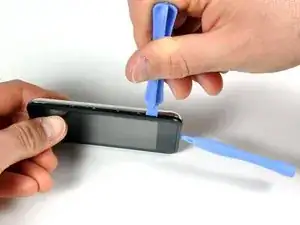

Повторите ту же процедуру, что и в предыдущем шаге, чтобы освободить семь защёлок, удерживающих панели на месте.

Когда панели на этой стороне будут разделены, заднюю панель можно отделить от остальной части iPod.

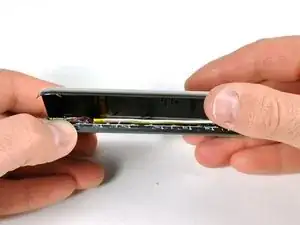

Осторожно приподнимите заднюю панель пальцами.

Передняя и задняя части iPod теперь должны быть полностью разделены.

Золотая антенна (третье изображение) может легко выпадать из гнезда. Убедитесь, что антенна надежно закреплена перед закрытием iPod.

Батарея приклеена к дисплею iPod, но винтов для её крепления нет.

Поверните iPod на 180 градусов, чтобы он соответствовал ориентации на фотографии.

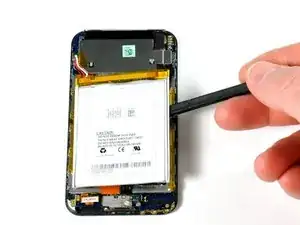

Осторожно вставьте лопатку между батареей и дисплеем. Под ней проходят кабели, поэтому медленно подденьте батарею, чтобы не повредить проводку.

С помощью лопатки (или ногтей) снимите золотую антенну. Антенна легко гнётся, поэтому не прикладывайте чрезмерного давления. При сборке устанавливайте золотую антенну прежде, чем вставлять платки антенны.

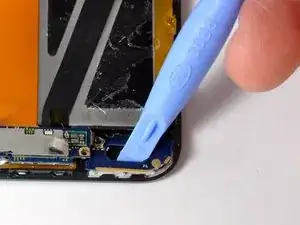

С помощью лопатки отсоедините разъём с левой стороны.

Удалите винт Phillips 2,4 мм.

Удалите винт Phillips 1,6 мм.

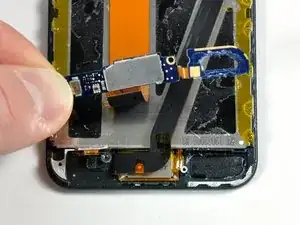

Плату петли антенны нужно оторвать (она приклеена). Аккуратно используйте пластиковый инструмент для открывания или лопатку, чтобы освободить плату петли антенны. Плата соединена с электроникой антенны тонким ленточным кабелем. Эта двухплатная сборка очень хрупкая.

Две маленькие платки антенны теперь можно поднять вместе, и их оранжевый кабель можно отклеить от дисплея.

Используйте лопатку, чтобы снять чёрную маскирующую ленту. Это откроет доступ к двум верхним винтам на изображении.

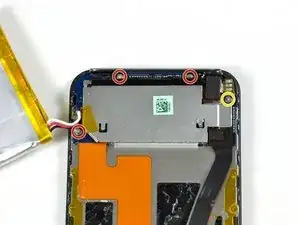

Отвинтите три винта Phillips 2,4 мм.

Отвинтите винт Phillips 3,8 мм.

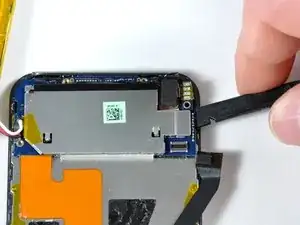

С помощью лопатки отсоедините чёрный разъём.

С помощью лопатки отсоедините чёрный разъём.

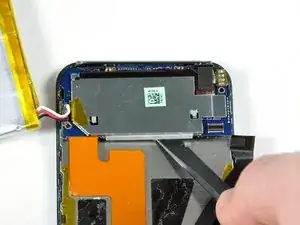

С помощью лопатки ослабьте плату логики с нескольких сторон. Она удерживается клеем и четырьмя винтами, удалёнными на предыдущем шаге.

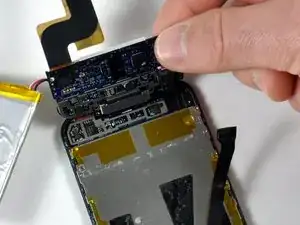

Будьте осторожны при откидывании платы логики. К плате прикреплены разъём для наушников и док-порт.

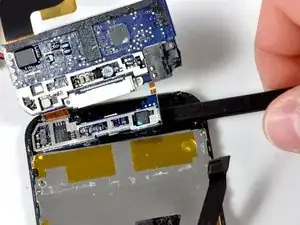

Осторожно приподнимите плату логики (вместе с присоединёнными компонентами) вверх.

Меньшая часть платы логики, расположенная внизу, очень гибкая и хрупкая. Не тяните лопатку вверх при её отсоединении. Используйте только боковые движения.

Просуньте лопатку под маленькую часть платы логики. Плата должна освободиться, когда лопатка пройдет почти до другой стороны.

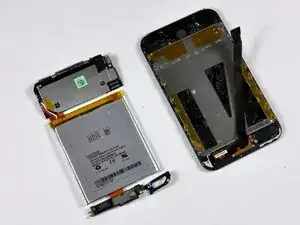

Плата логики и батарея теперь могут быть полностью отделены от остальной части iPod.

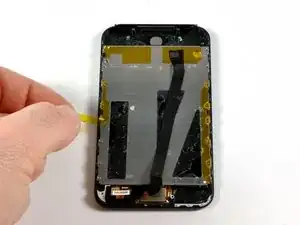

Отклейте оранжевую ленту, покрывающую шестнадцать винтов Phillips на задней стороне дисплея.

Используйте отвёртку #00 Phillips, чтобы удалить шестнадцать винтов.

Отделите дисплей от передней панели, осторожно приподнимая его.

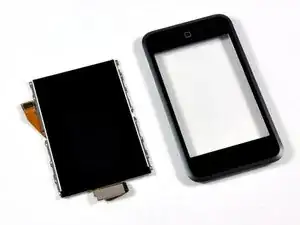

Дисплей и передняя панель теперь должны быть полностью разделены.

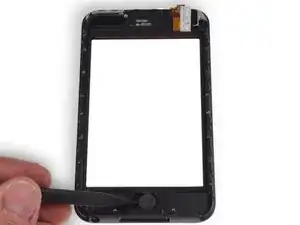

Теперь необходимо перенести металлическую прокладку в новую переднюю панель. Это обеспечивает контакт кнопки «Домой» с платой логики.

Эта прокладка приклеена к передней панели. Аккуратно подденьте её лопаткой и выпрессуйте.
