Замена задней панели iPod Touch 2-го поколения

Стеклянная передняя панель второго поколения Touch имеет пластиковую рамку, приклеенную как к её наружному краю, так и под широкими черными полосами вверху и внизу устройства. Рамка также имеет резиновую прокладку, которая окружает край стеклянной панели.

Слева на картинке (передняя панель уже снята) показаны места расположения металлических зажимов (отмечены красным), которые защелкиваются на пластиковую рамку. В следующих шагах постарайтесь приоткрыть переднюю панель с зазоров между этими зажимами.

Также будьте внимательны к очень тонкому и хрупкому кабелю сенсорного экрана (место подключения показано оранжевым), который соединяет переднюю панель с верхним левым углом Touch.

Осторожно вставьте пластиковый инструмент для открытия, рядом с кнопками регулировки громкости, между пластиковым обрамлением экрана и металлическим корпусом.

Поверните инструмент от Touch, чтобы приподнять стеклянную панель.

Ключевое здесь — работать медленно и осторожно, чтобы избежать поломки внутренних компонентов.

Если у вас возникают трудности с использованием пластикового инструмента для открытия, можно попробовать канцелярский нож, нам было легче снять зажимы с его помощью. Пожалуйста, будьте крайне осторожны, если вы выберете этот путь!

Вставьте пластиковый инструмент для открытия между передней панелью и её пластиковым обрамлением и приподнимите в нескольких местах по левому краю Touch.

Не вставляйте инструмент и не проводите им вдоль края передней панели. Это может повредить переднюю панель и резиновую прокладку. Лучше работать в одной точке, поднимать, затем убрать инструмент и снова вставить его в следующую точку для подъема.

Продолжайте приподнимать левый край, пока верхний и нижний края не начнут выходить из корпуса Touch.

Как только верхний и нижний края слегка поднимутся из корпуса Touch, используйте инструмент для открытия, чтобы убедиться, что пластиковое обрамление отсоединено от зажимов вдоль внутренней стороны Touch.

Продолжайте процедуру подъема, теперь сосредоточьтесь на отсоединении пластикового обрамления от внутренних металлических зажимов.

Приподнимите вдоль верхнего края Touch, чтобы еще больше отделить переднюю панель от остальной части устройства.

Приподнимите переднюю панель вдоль правого края, используя метод, описанный в предыдущих шагах.

В конце концов, обойдите весь периметр передней панели, пока она не поднимется немного от задней панели.

Также убедитесь, что пластиковое обрамление отделено от зажимов задней панели.

Поднимите переднюю панель из заднего корпуса, следя за кабелем, который всё еще соединяет её в верхнем левом углу Touch.

Убедитесь, что вы НЕ разрываете кабель подключения сенсорного экрана дисплея. Разрыв этого кабеля сделает ваш дисплей бесполезным.

Используйте плоский конец шпателя (или инструмента для открытия), чтобы приподнять разъем кабеля сенсорного экрана с верхней материнской платы.

Теперь, когда передняя панель вынута, проверьте её на повреждения. Если пластиковое обрамление не ровное с передней лицевой частью стеклянной панели, осторожно снимите его и придавите.

Будьте осторожны, чтобы не поцарапать переднюю панель с нижней стороны черных частей, так как царапины будут видны после сборки устройства.

Не забудьте очистить как поверхность дисплея, так и внутреннюю поверхность передней панели, так как любая пыль или отпечатки останутся внутри Touch после полной сборки.

Вставьте небольшой инструмент для открытия iPod с краем, направленным вверх к нижней части дисплея, между белым пластиковым подсветкой и металлическим щитом под ним.

Приподнимите вдоль нижнего края дисплея достаточно, чтобы захватить его пальцами.

Поднимите дисплей с его нижнего края и поверните его к верхней части Touch.

В следующих нескольких шагах потребуется удалить компоненты под тем местом, где обычно находится дисплей. Обязательно держите дисплей, чтобы избежать натяжения на хрупком кабеле дисплея.

Держа дисплей одной рукой, проведите инструментом для открытия iPod вдоль двух длинных краев мираторного отражателя, прикрепленного к металлическому лотку дисплея.

Когда он будет достаточно свободен от лотка дисплея, снимите мираторный отражатель с Touch.

Удалите семь винтов Phillips, закрепляющих металлический лоток дисплея к задней панели.

Два темных винта должны находиться в двух отверстиях в лотке, ближайших к нижнему краю Touch.

Положите дисплей обратно в его лоток.

Удалите последний винт Phillips, крепящий металлический лоток к задней панели.

Поднимите дисплей из металлического лотка и поверните его к верхнему краю Touch.

Используйте инструмент для открытия iPod, чтобы приподнять металлический лоток дисплея и повернуть его вверх к верхнему краю Touch.

Используйте край инструмента для открытия iPod, чтобы отклеить медную ленту от верхнего края дисплея.

Оставьте медную ленту прикрепленной к металлическому лотку дисплея.

Используйте инструмент для открытия iPod, чтобы поднять разъем шлейфа дисплея с его гнезда на плате.

Немного поднимите металлический лоток дисплея (аккумулятор прикреплен к его нижней стороне) и аккуратно удалите дисплей с Touch, следя за его деликатным шлейфом, который может зацепиться.

Шлейф дисплея проходит под металлическим лотком дисплея.

Используйте плоский конец лопатки, чтобы отклеить аккумулятор от клея, которым он прикреплен к металлическому лотку дисплея.

Удалите металлический лоток дисплея и отложите его в сторону.

Положите аккумулятор горизонтально в заднюю панель.

Удалите один винт типа Phillips, который крепит золотой контакт давления к плате.

Используйте пинцет, чтобы извлечь винт типа Phillips из платы.

Удалите следующие три винта типа Phillips, которые крепят плату к задней панели:

Один винт 1,9 мм

Два винта 2,3 мм

Темный винт должен находиться в отверстии рядом с соединителем док-станции.

Используя конец лопатки, приподнимите флажок удерживающего шлейфа кнопки управления.

Убедитесь, что вы поднимаете флажок удержателя, а не сам разъем.

Этот разъем находится под аккумулятором.

Используйте пинцет, чтобы вытащить шлейф кнопки управления прямо из его разъема.

Используйте конец лопатки, чтобы отогнуть защитный резиновый уплотнитель и обнаружить скрытый винт типа Phillips.

Не обязательно полностью снимать этот флажок.

Удалите скрытый винт типа Phillips.

Удалите два оставшихся винта типа Phillips, крепящих верхнюю плату к задней панели.

Используйте плоский конец лопатки, чтобы отделить шлейф Wi-Fi от клея, которым он прикреплен к задней панели.

Вставьте плоский конец лопатки между металлической задней панелью и шлейфом Wi-Fi, чтобы дополнительно ослабить клей вдоль длины шлейфа.

Используйте руки, чтобы продолжать отклеивать шлейф Wi-Fi от задней панели.

Потяните небольшую верхнюю часть платы от верхнего края Touch, чтобы отделить ее от задней панели.

Позвольте плате лежать на внешней стороне задней панели.

Аккуратно потяните нижнюю часть платы от нижнего края задней панели.

Осторожно поднимите сборку платы из заднего корпуса, следя за краями, которые могут зацепиться.

Удалите два винта типа Phillips, крепящих элементы управления питания/громкости к задней панели.

Используйте конец лопатки, чтобы удалить желтую каптоновую ленту, закрывающую шлейф элементов управления питания/громкости.

Удалите два винта типа Phillips, крепящих элементы управления питания/громкости к задней панели.

Поднимите элементы управления питания/громкости из задней панели.

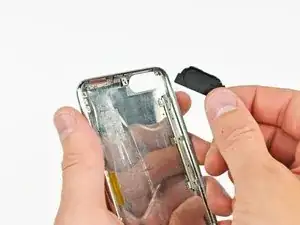

Используя палец, протолкните пластиковое окно антенны через другую сторону задней панели.

Удалите пластиковое окно антенны из задней панели.

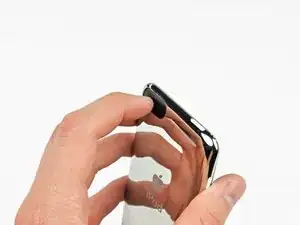

Используйте плоский конец лопатки, чтобы поддеть защитный резиновый уплотнитель из нижнего левого угла задней панели.
