Замена аккумулятора iPod Touch 2-го поколения

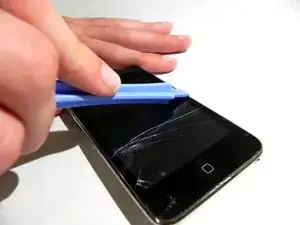

Вставьте пластиковый инструмент для открытия PX 3688 между стеклянной передней панелью и пластиковым корпусом. Начните у верхней части, где расположены кнопки регулировки громкости, и двигайтесь по одной стороне iPod.

Поверните инструмент по типу шарнира от iPod и подденьте стеклянную панель, чтобы вынуть её из корпуса.

Работайте медленно и аккуратно. Избегайте повреждений внутри iPod, особенно экрана.

Не проводите инструментом вдоль кромки после того, как вставили его между экраном и панелью. Повторяйте приём поддевания инструмента точечно вдоль одного из краёв и удаляйте инструмент, чтобы вставить его в другом месте.

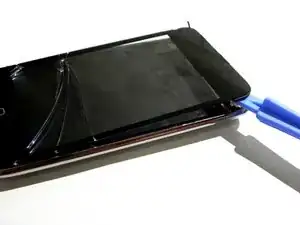

Продолжайте обходить iPod, поддев переднюю панель, пока она полностью не отойдёт от защёлок.

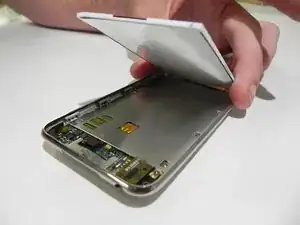

Поднимите переднюю панель из задней части корпуса.

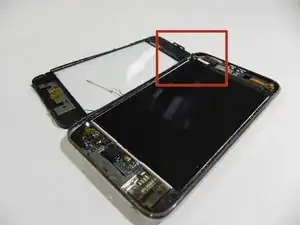

Осторожно: не повредите кабель соединения сенсорного экрана, который всё ещё прикреплён около верхнего левого угла iPod.

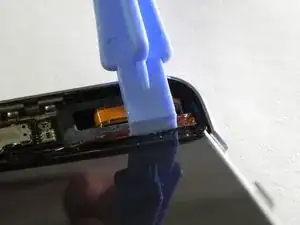

С помощью PX 3688 отожмите разъём кабеля сенсорного экрана с верхней логической платы.

Проверьте переднюю панель на наличие повреждений. Будьте осторожны, чтобы не поцарапать внутреннюю сторону чёрных участков передней панели.

Очистите поверхность дисплея и внутреннюю сторону передней панели.

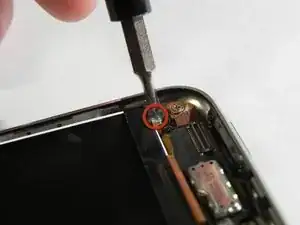

Удалите винт с крестообразной шлицем в верхнем левом углу, крепящий металлический лоток к задней панели.

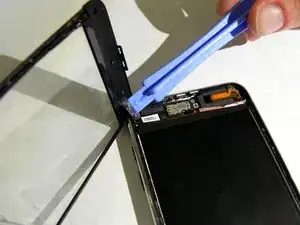

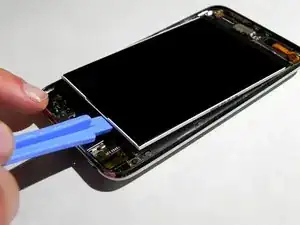

Вставьте пластиковый инструмент PX 3688 с краем, направленным вверх, к нижней стороне дисплея, между белой пластиковой подсветкой и расположенным под ней металлом.

Подденьте нижний край дисплея вверх, пока он не станет примерно под углом 45 градусов по отношению к остальной части iPod.

Удерживайте дисплей в таком положении одной рукой на следующем шаге, чтобы не повредить ленту дисплея.

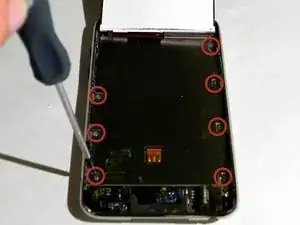

Удалите семь винтов с крестообразной шлицем, которые фиксируют металлический лоток дисплея к задней панели, используя отвёртку Phillips #00.

Соблюдайте порядок винтов для последующей сборки. Два более тёмных винта принадлежат отверстиям в лотке, ближайшим к нижнему краю.

Поместите дисплей обратно в металлический лоток дисплея.

С помощью пластикового инструмента PX 3688 оторвите медную ленту от верхнего края дисплея.

Не отрывайте медную ленту, прикреплённую к металлическому лотку дисплея.

Поднимите нижнюю часть дисплея и поверните её к верхнему краю iPod.

Используйте лопаточку, чтобы приподнять металлический лоток дисплея и повернуть его к верхнему краю iPod поверх дисплея.

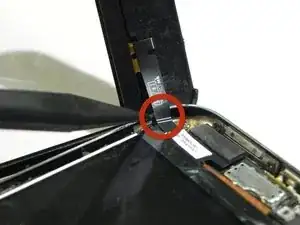

Используйте лопаточку, чтобы отжать разъём кабеля дисплея с его гнезда на логической плате.

Логическая плата находится под местом, где ранее был кнопка Home.

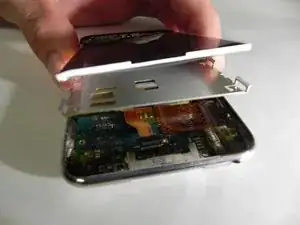

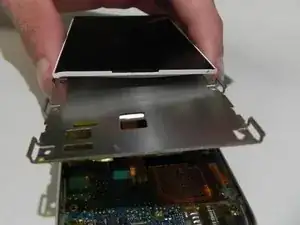

Приподнимите металлический лоток слегка (аккумулятор прикреплён к его нижней стороне) и снимите дисплей с iPod.

Убедитесь, что нежный кабель не зажат. Лента дисплея находится под металлическим лотком дисплея.

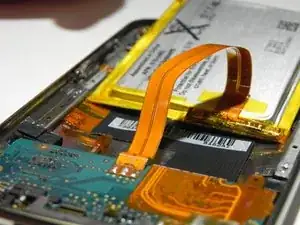

Поверните металлический лоток дисплея к верхней части iPod, осторожно обращая внимание на ленту, соединяющую аккумулятор с логической платой.

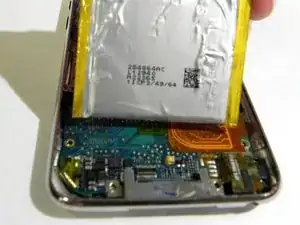

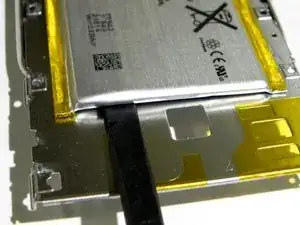

Используя плоский конец лопаточки, отдерните аккумулятор от клея, который прикрепляет его к металлическому лотку дисплея.

Снимите металлический лоток дисплея.

Поместите аккумулятор обратно в заднюю панель.

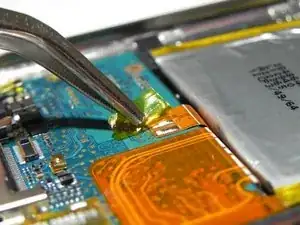

С помощью пинцета снимите маленькую полоску ленты, закрывающую край кабеля аккумулятора.

После установки нового аккумулятора заклейте оголённые выводы аккумулятора лентой, чтобы предотвратить короткое замыкание.

Переверните аккумулятор и поместите его в заднюю панель лицевой стороной вниз.

Аккумулятор iPod Touch прикреплён через паянные контакты.

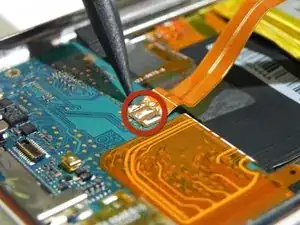

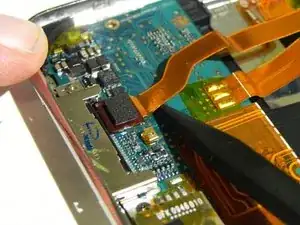

Нагревайте паяные контакты по отдельности и используйте металлическую лопаточку, чтобы оторвать их от логической платы.

При пайке работайте с одной стороны гибкого кабеля. Нагрейте сторону, одновременно используя лопаточку, чтобы аккуратно приподнять гибкий кабель с платы. Повторите этот процесс для остальных двух контактов.

Пайте только паяные контакты на плате и на гибком кабеле. Пайка вне нужной области может испортить логическую плату.

Держите жалом паяльника на контактной площадке только столько, сколько необходимо для расплавления припоя. Перегрев может повредить логическую плату и гибкий кабель.

К настоящему моменту аккумулятор должен быть отделён от логической платы.

Поднимите старый аккумулятор из iPod и отложите его в безопасное место.
