Замена ЖК-экрана Insignia NS-CLLT01

Подденьте четыре клеевых заглушки в каждом углу на нижней стороне часов с помощью пластикового инструмента для вскрытия или ногтя.

На нижней стороне часов сдвиньте крышку отсека для батарей вправо, используя ноготь.

Поднимите крышку батарейного отсека вверх и вправо, чтобы открыть отсек с батареями.

Извлеките две батарейки AA, нажав на конец, противоположный пружине, в направлении пружины и поднимая вверх.

После извлечения батарей закройте крышку.

Используйте длинную крестовую отвертку Phillips №2, чтобы отвинтить все шесть винтов Phillips длиной 10 мм внутри низа часов.

Переверните устройство, чтобы винты выпали, осторожно ловите их, чтобы не потерять.

Винты могут не выпадать из корпуса. Если Вы их открутили, часы всё равно можно открыть.

Переверните часы обратно.

Снимите верхнюю часть корпуса, захватив заднюю часть док-станции для iPhone и потянув прямо вверх.

Возьмите белый разъем гибкого кабеля, который соединяет кабель Lightning с центральной платой, расположенной в нижней части часов. Сожмите и тяните прямо вверх, чтобы отсоединить кабель.

Снимите белый разъем гибкого кабеля, который соединяет центральную плату с платой, прикреплённой к верхней части часов, захватив его с обеих сторон и потянув прямо от платы.

Открутите два винта 10 мм с нижней платы.

Используйте узкий конец пластикового лопаточного инструмента, чтобы оттянуть защёлку в центре платы.

Одновременно подденьте плату, закрепив другой лопаткой в верхнем левом углу платы и продвигая её по задней части, отводя край платы от задней стенки часов.

Чёрная радиоантенна, прикреплённая к плате и выходящая из задней части часов, потребуется поджать внутрь часов с внешней стороны по мере подъёма платы.

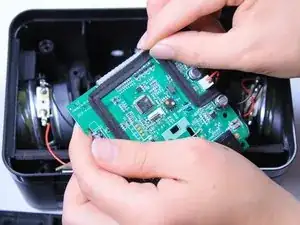

Когда порты на задней части платы окажутся сдвинутыми и упрётся в заднюю стенку часов, используйте пинцет, чтобы поднять плату с нижней части часов, продолжая протягивать радиоантенну через боковую часть корпуса по мере подъёма платы.

Протяните радиоантенну до конца через боковую часть корпуса часов.

Переверните плату.

Отключите два белых разъёма на нижней стороне платы, захватив стороны каждого разъёма и потянув прямо наружу.

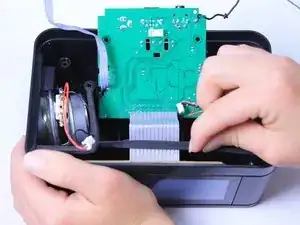

Поднимите клеевую полоску, удерживающую серый гибкий кабель, который соединяет плату и ЖК-экран.

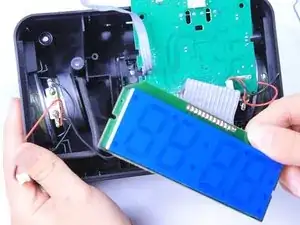

Удалите экран, сдвинув его к середине часов и вытащив вверх из корпуса.

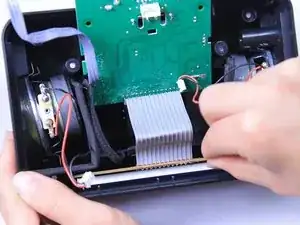

Поднимите клеевую полоску, закрывающую соединения между серым гибким кабелем и платой, отлепив её от платы.

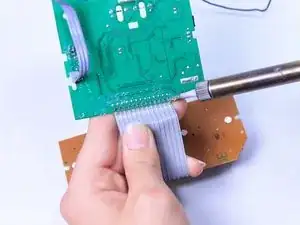

Воспользуйтесь этим руководством по пайке, чтобы удалить и заменить кабель и экран.
