Замена радиоприёмной антенны Insignia NS-CLLT01

Подденьте четыре клеевых заглушки в каждом углу нижней части часов с помощью пластиковой лопатки для вскрытия или ногтя.

На нижней части часов сдвиньте крышку отсека для батареек вправо ногтем.

Поднимите крышку отсека для батареек вверх и вправо, чтобы открыть доступ к батарейкам.

Снимите две батарейки AA, нажав на конец, противоположный пружине, в сторону этой пружины и поднимая вверх.

После извлечения батареек закройте крышку.

Используйте длинную крестовую отвёртку Phillips №2, чтобы открутить все шесть крестовых винтов длиной 10 мм внутри нижней части часов.

Переверните устройство, чтобы винты выпали, внимательно поймайте их, чтобы не потерять.

Винты могут не выпадать из нижней части часов. Пока Вы их открутили, часы всё равно можно открыть.

Переверните часы обратно.

Снимите верхнюю часть часов, захватив заднюю часть док-станции для iPhone и потянув строго вверх.

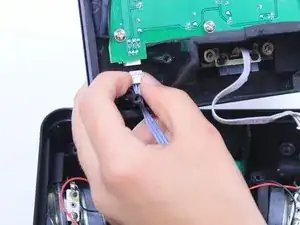

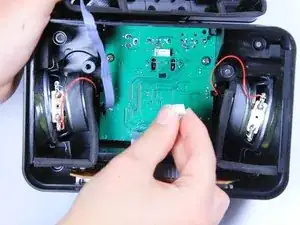

Возьмите белый разъём шлейфа, который присоединяет кабель Lightning к центральной плате, расположенной в нижней части часов. Сожмите и потяните строго вверх, чтобы отсоединить кабель.

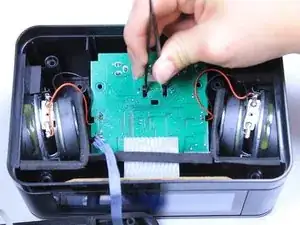

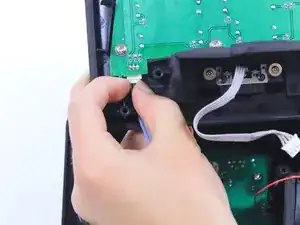

Снимите белый разъём шлейфа, который соединяет центральную плату с платой, прикреплённой к верхней части часов, захватив его с обеих сторон и потянув прямо от платы.

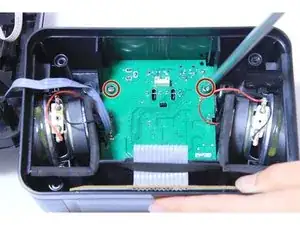

Открутите два винта 10 мм с нижней платы.

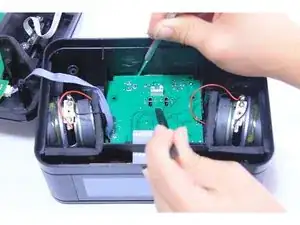

Используйте узкий конец пластиковой лопатки, чтобы отжать защёлку в центре платы.

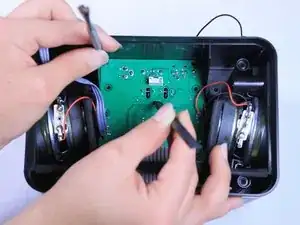

Одновременно подденьте плату, подставив другую лопатку под верхний левый угол платы и продвигая её по задней стороне, отщёлкивая край платы от задней стенки часов.

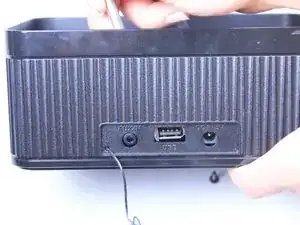

Чёрная радиоприёмная антенна, которая прикреплена к плате и выходит из задней части часов, потребуется толкнуть внутрь часов снаружи по мере подъёма платы.

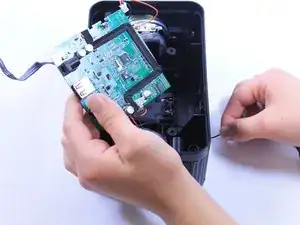

Когда порты на задней части платы смещены и упёрлись в заднюю стенку часов, используйте пинцет, чтобы поднять плату с нижней части часов, продолжая продвигать радиоприёмную антенну через боковую стенку часов по мере подъёма платы.

Вытащите радиоприёмную антенну полностью через боковую стенку часов.

Переверните плату.

Отсоедините два белых разъёма на нижней части платы, захватив стороны каждого разъёма и потянув прямо наружу.

Переверните плату обратно.

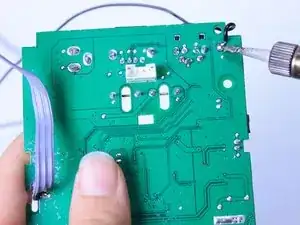

Используйте это руководство по пайке, чтобы снять и установить радиоприёмную антенну, прикреплённую к углу платы.
