Замена док-станции iPhone Insignia NS-CLLT01

Поднимите четыре клейких заглушки в каждом из углов нижней части часов с помощью пластиковой вскрывающей инструмента или ногтя.

На нижней части часов используйте ноготь, чтобы сместить крышку отсека батареи вправо.

Поднимите крышку отсека батареи вверх и вправо, чтобы получить доступ к батарейкам.

Извлеките две батарейки АА, нажав на конец, противоположный пружине, направляя её к этой пружине, и поднимите вверх.

После извлечения батареек закройте отсек.

Используйте длинную крестовую отвёртку №2, чтобы выкрутить все шесть 10-мм винтов крестообразного типа внутри нижней части часов.

Переверните устройство, чтобы винты выпали, будьте внимательны и удержите их, чтобы не потерять.

Винты могут не полностью выйти из нижней части часов. Если они выкручены, корпус всё равно можно будет открыть.

Переверните часы обратно.

Снимите верхнюю крышку часов, ухватив заднюю часть док-станции iPhone и потянув строго вверх.

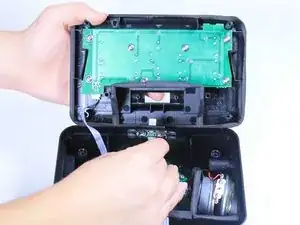

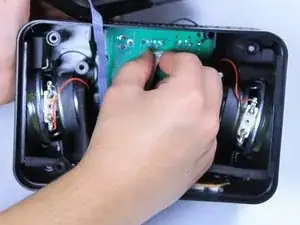

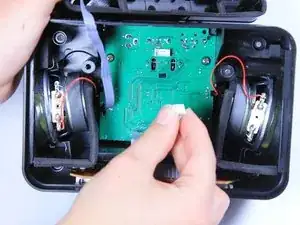

Удерживайте белый разъём ленточного кабеля, который соединяет кабель Lightning с центром центральной печатной платы, расположенной в нижней части часов. Сожмите и потяните прямо вверх, чтобы отсоединить кабель.

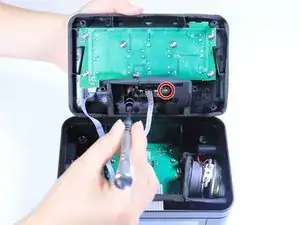

Используя крестовую отвёртку №1, выкрутите два 7-мм винта крестообразного типа, которые крепят док-станцию iPhone к верхней крышке часов.

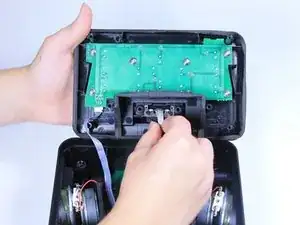

Снимите пластиковую оболочку, в которой находится разъём Apple Lightning, с верхней крышки часов.

Используя крестовую отвёртку №1, выкрутите два 4-мм винта крестообразного типа, которые крепят металлическую рамку вокруг разъёма Lightning к пластиковой оболочке.

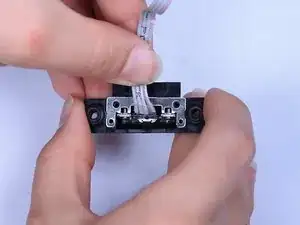

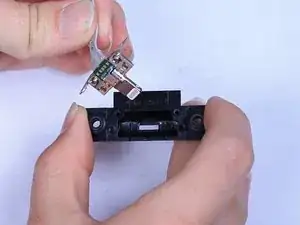

Снимите металлическую рамку вокруг разъёма Lightning с её пластиковой крышки.

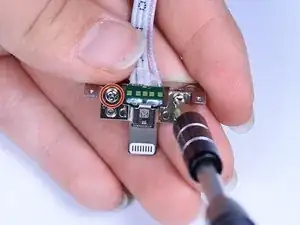

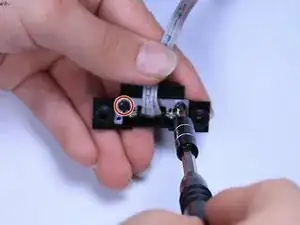

Используя крестовую отвёртку №0, выкрутите два 3-мм винта крестообразного типа с металлической рамки вокруг кабеля Lightning.

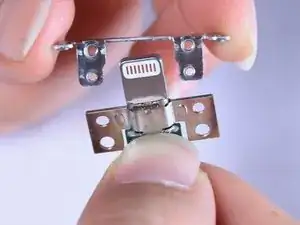

Снимите металлическую рамку с разъёма Lightning. Это позволит Вам заменить разъём Lightning на новый.
