Замена печатной платы тостера Black and Decker TR1278B

Отключите тостер от сети перед разборкой.

Удалите рычаг каретки, потянув его от тостера.

Тостер будет перевернут. Очистите поддон для крошек или работайте над бумажным полотенцем.

Переверните тостер верхней частью вниз.

Открутите все четыре винта размером 4 мм на дне, используя отвертку с крестовой головкой #2 (PH2).

Или другая модель может иметь шесть винтов, которые требуют шестигранного ключа. Ключи с шарообразным концом не подойдут. Я использовал ключ с более острым рисунком, похожим на Звезду Давида.

Отделите дно от передней панели, используя пластиковый инструмент для открытия.

Поверните тостер обратно в вертикальное положение.

Поддерживайте дно. Шлейф, соединяющий тостер с передней панелью, может быть поврежден.

Поднимите переднюю панель.

Поднимайте осторожно. Шлейф может быть поврежден.

Отсоедините разъем кабеля от тостера, осторожно потянув его от печатной платы.

Найдите печатную плату внутри передней панели.

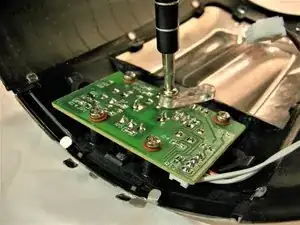

Используйте отвертку с крестовой головкой #2 для откручивания всех пяти винтов, крепящих печатную плату к верхней крышке.

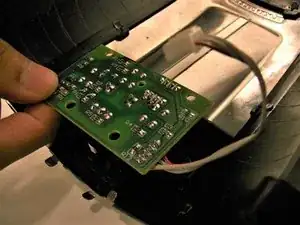

Снимите печатную плату.

Проверьте печатную плату на наличие обожжённых или повреждённых компонентов.

Используйте паяльный комплект, чтобы отпаять повреждённый компонент.

После того как повреждённый компонент будет отпаян от печатной платы, удалите (и замените) его.

Руководство по пайке iFixit.
