Замена инфракрасного дальномера PlayStation VR

Если у вашей гарнитуры PlayStation VR возникают проблемы с определением положения и движений, используйте это руководство для удаления и замены инфракрасного дальномера, расположенного в гарнитуре. Замена неисправного инфракрасного дальномера может значительно улучшить удобство использования. Пожалуйста, подтвердите номер детали датчика перед покупкой запасных частей, так как они могут различаться. Номер детали должен быть напечатан на самом датчике. Возможно, потребуется связаться с Sony для получения запчастей, поскольку этот датчик трудно найти.

Также доступно руководство по устранению неполадок от Sony здесь. Помните, что этот метод требует навыков пайки компонентов непосредственно на печатной плате. Если этот метод вам не подходит, также можно заменить всю плату датчика, показанную в шаге 25. Помните, что компьютерные компоненты хрупкие. Будьте осторожны с защёлками и проводкой при разборке и сборке устройства. Они легко ломаются или защемляются. Также может быть полезно сфотографировать прокладку проводки и расположение компонентов перед разборкой в качестве ориентиров при сборке.

Шаг 1

Отогните резиновое покрытие вокруг линз, чтобы снять окружающие пластиковые окуляры.

Шаг 2

Отвинтите четыре винта длиной 13 мм с помощью отвертки PH #000.

Шаг 3

Используя пластиковый инструмент для вскрытия, осторожно отоприте белую пластиковую панель от боковой части гарнитуры. Повторите на противоположной стороне.

Шаг 4

Используйте пластиковый инструмент для вскрытия, чтобы отщелкнуть верхнюю белую пластиковую панель от гарнитуры.

Не пытайтесь снять нижнюю пластиковую панель. Она закреплена винтом, который необходимо сначала открутить.

Возможно присутствует небольшой слой клея, прикрепляющий верхнюю панель к гарнитуре, в этом случае для её снятия может потребоваться приложить больше усилий.

Шаг 5

Переверните гарнитуру.

С помощью отвертки PH #000 открутите винт длиной 7 мм, расположенный на нижней части гарнитуры.

Шаг 6

Используя пластиковый инструмент для вскрытия, отоприте нижнюю белую пластиковую панель и снимите её с гарнитуры.

Панель приклеена к гарнитуре, поэтому для её снятия потребуется больше усилий.

Шаг 7

Отвинтите два винта длиной 7 мм с верхней части гарнитуры.

Шаг 8

Пальцами аккуратно отоприте чёрную переднюю панель от гарнитуры.

Рекомендуется начать снятие с боков, потянув их вперёд.

Передняя панель приклеена, поэтому для её снятия потребуется дополнительная сила.

Шаг 9

Отвинтите четыре серебристых винта длиной 6 мм в каждом углу с помощью отвертки PH #000.

Шаг 10

Поднимите маленький серебристый язычок, фиксирующий ZIF (разъём с нулевым усилием вставки) на печатной плате.

Осторожно вытащите конец белого ленточного разъёма из его гнезда.

Будьте осторожны, чтобы не повредить и не загрязнить ленточный разъём.

Шаг 11

Отстегните жёлтую ленточную клемму светодиода и отведите её в сторону.

Будьте осторожны, чтобы не повредить и не загрязнить ленточный разъём.

Шаг 12

Осторожно отоприте чёрную пластиковую деталь, фиксирующую жёлтую ленту, от зелёной печатной платы.

Снимите жёлтые светодиодные ленты и чёрную пластиковую соединительную деталь с гарнитуры.

Шаг 13

Пинцетом отсоедините три кабельных разъёма (один в чёрной оплётке, два — разноцветные) от их портов на печатной плате.

Шаг 14

Переверните гарнитуру.

С помощью отвертки PH #000 отвинтите два винта длиной 7 мм возле линз.

Шаг 15

Переверните гарнитуру обратно.

Пальцами аккуратно отоприте верхнюю чёрную пластиковую панель.

Шаг 16

Отвинтите один серебристый винт длиной 4 мм из белой пластиковой распорки, соединяющей остальную часть гарнитуры.

Один винт 4 мм, отвертка PH #000.

Хотя винтов два, откручивать нужно только один из серебристых винтов.

Шаг 17

Отодвиньте верхние чёрные провода в сторону.

Шаг 18

С помощью пальца нажмите на чёрную пластиковую защёлку вверх, чтобы ослабить белую разъёмную деталь.

Сдвиньте белую пластиковую часть разъёма назад и поднимите её, чтобы снять.

Шаг 19

Открутите пять серебристых винтов 6 мм с платы.

Пять винтов 6 мм; используйте крестовую отвёртку PH #000.

Шаг 20

Используя пальцы, поднимите по бокам чёрный пластиковый элемент, удерживающий плату на месте.

По бокам есть небольшие пластиковые защёлки, фиксирующие элемент; их нужно приподнять, чтобы снять деталь.

Шаг 21

Осторожно выньте плату из гарнитуры и отложите в сторону.

Берегите экран от прикосновений.

Шаг 22

Используя фен (или тепловую лампу), разогрейте область вокруг линз. Это поможет ослабить клей и упростит снятие линз.

Шаг 23

Используя стеклянную салфетку (или любую ткань с мягким ворсом), аккуратно надавите на линзы, пока они не выйдут из посадочных мест.

Шаг 24

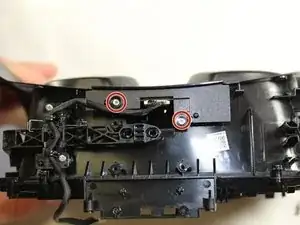

Снимите два серебристых винта 4 мм с узла кронштейна, содержащего плату ИМУ/инфракрасного дальномера, используя крестовую отвёртку #00.

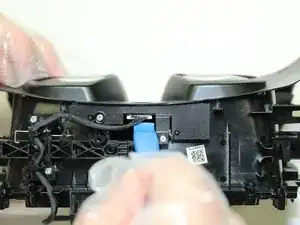

Используйте лопаточку, чтобы поддеть разъём и отсоединить его от платы.

Шаг 25

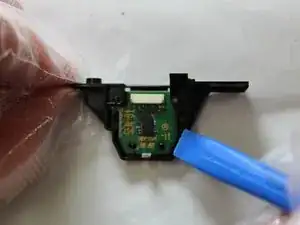

Осторожно подденьте лопаточкой наружу, чтобы вытащить плату из сборки кронштейна.

Шаг 26

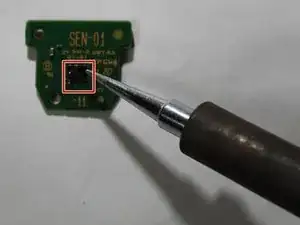

Десолдуйте неисправный инфракрасный дальномер с обратной стороны платы.

Заключение

Для сборки устройства выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
