Замена внутренней маски Samsung Gear VR с контроллером

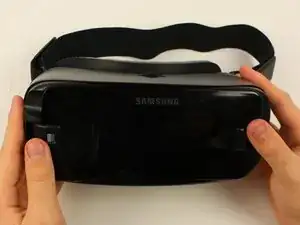

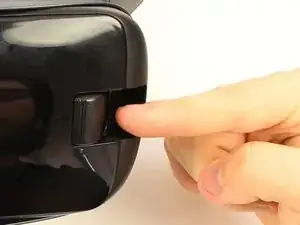

Нажмите переключатель на правой стороне устройства, чтобы отсоединить крышку от основного корпуса.

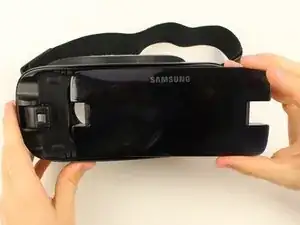

Оттяните крышку от основного устройства.

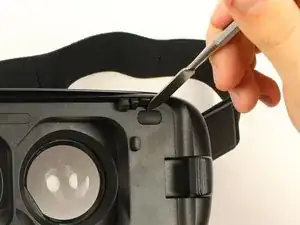

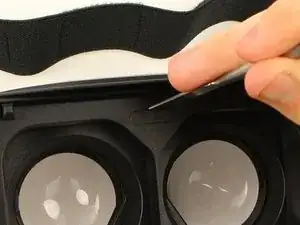

Снимите четыре заглушки винтов в углах с помощью металлической лопатки.

После снятия заглушки винтов отлетают, поэтому следите за ними.

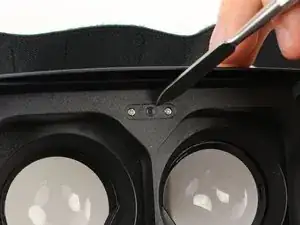

Используйте металлическую лопатку, чтобы снять заглушку винта, расположенную по центру вверху.

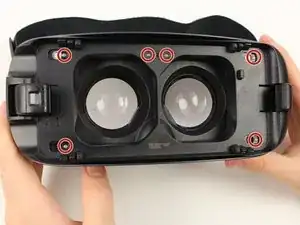

Удалите шесть винтов Phillips #000 длиной 5 мм, чтобы отделить передний держатель для телефона.

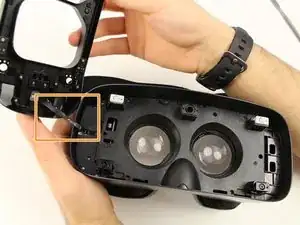

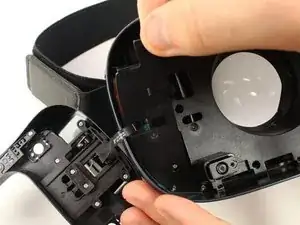

Поднимите передний держатель для телефона вверх и влево.

Снимайте передний держатель аккуратно, так как с левой стороны гарнитуры находится проводной жгут.

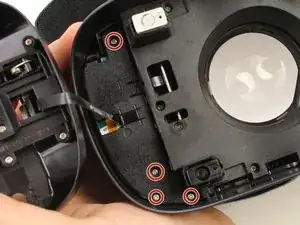

Удалите четыре винта Phillips #000 длиной 5 мм, крепящих пластину на левой стороне гарнитуры.

Осторожно оттяните пластину от материнской платы.

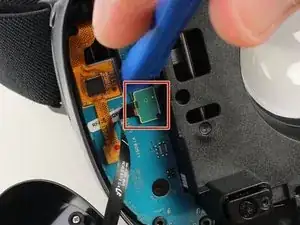

Используйте инструмент iFixit для вскрытия, чтобы снять защелку, которая фиксирует проводной жгут к материнской плате.

Теперь вы можете полностью снять передний держатель для телефона с гарнитуры.

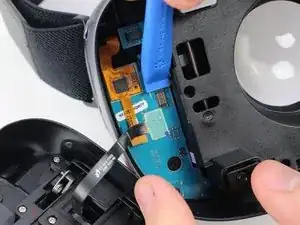

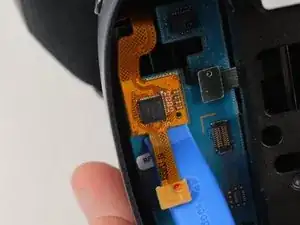

Удалите остальные защелки на материнской плате с помощью инструмента iFixit для вскрытия.

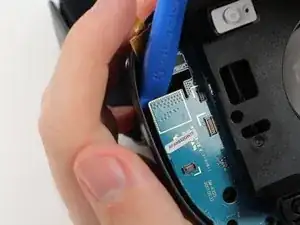

Подденьте верхнюю часть материнской платы инструментом iFixit, чтобы извлечь материнскую плату.

Для снятия самой большой защелки может потребоваться больше усилий.

Убедитесь, что к материнской плате ничего не подключено, прежде чем вынимать её.

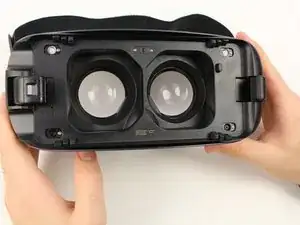

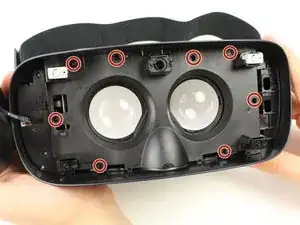

Удалите восемь винтов Phillips #000 длиной 5 мм на внутренней маске.

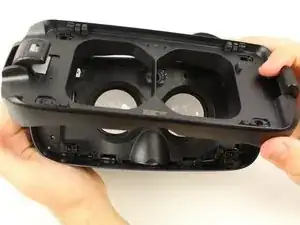

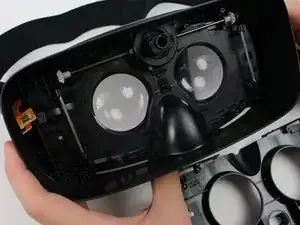

Аккуратно отделите внутреннюю маску от гарнитуры, потянув маску от внутренних сторон посадочных мест линз.
