Замена линз гарнитуры PlayStation VR

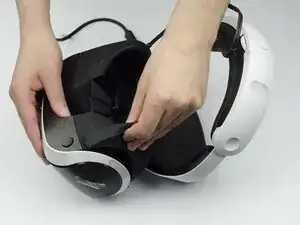

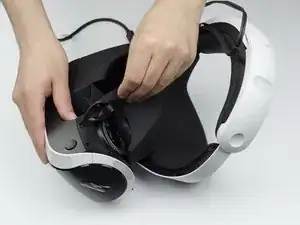

Отогните резиновое покрытие вокруг линз, чтобы снять окружающие пластиковые окуляры.

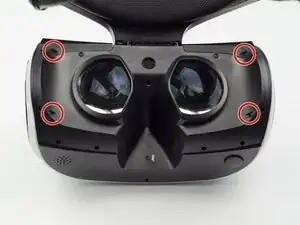

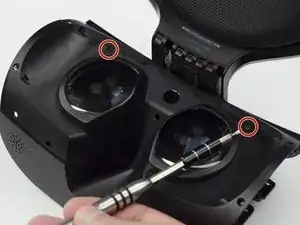

Открутите четыре винта 13 мм отвёрткой PH #000.

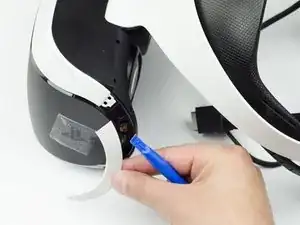

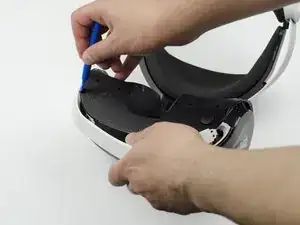

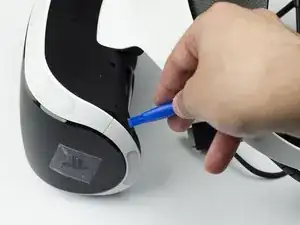

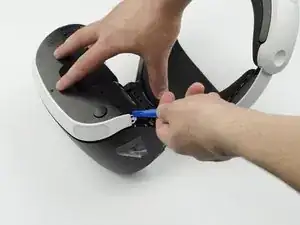

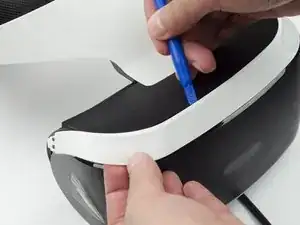

Используя пластиковый монтажный инструмент, аккуратно подденьте белую пластиковую панель с боковой стороны гарнитуры. Повторите для противоположной стороны.

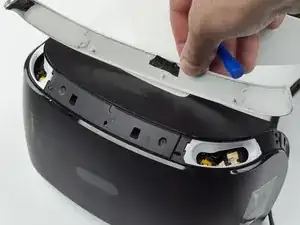

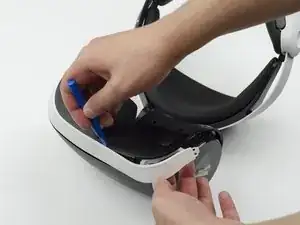

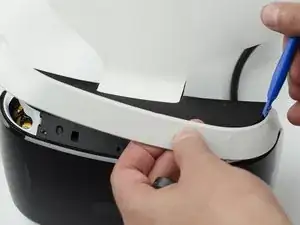

Используйте пластиковый монтажный инструмент, чтобы поддеть верхнюю белую пластиковую панель и снять её с гарнитуры.

Не пытайтесь снять нижнюю пластиковую панель. Сначала нужно удалить винт, который её крепит.

Возможно наличие небольшого количества клея, прикрепляющего верхнюю панель к гарнитуре; в этом случае может потребоваться приложить немного больше усилий для её снятия.

Переверните гарнитуру.

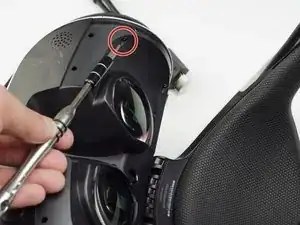

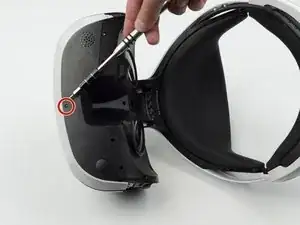

Используя отвёртку PH #000, открутите винт 7 мм, расположенный снизу гарнитуры.

Используя пластиковый монтажный инструмент, подденьте нижнюю белую пластиковую панель и снимите её с гарнитуры.

Панель приклеена к гарнитуре, поэтому для её снятия потребуется больше усилий.

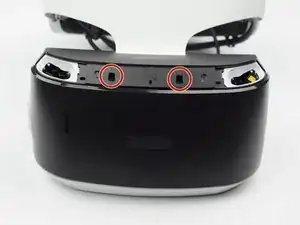

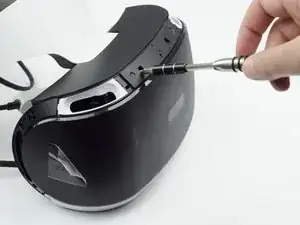

Открутите два винта 7 мм на верхней части гарнитуры.

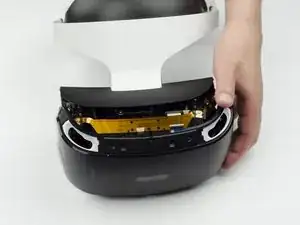

Используя пальцы, аккуратно подденьте чёрную переднюю панель и снимите её с гарнитуры.

Рекомендуем начинать снятие с боков, тянув их вперёд.

Передняя панель приклеена, поэтому для её снятия потребуется немного больше усилий.

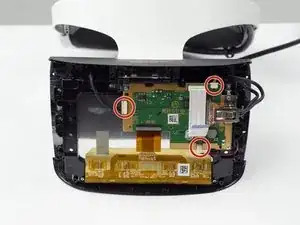

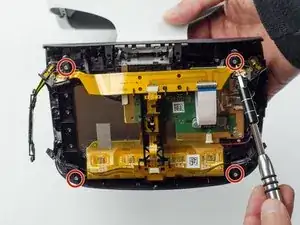

Открутите четыре серебристых винта 6 мм в каждом углу отвёрткой PH #000.

Поднимите небольшой серебристый защёлк, фиксирующий ZIF-разъём на плате.

Аккуратно вытащите конец белого шлейфа из гнезда.

Осторожно, чтобы не повредить и не загрязнить шлейф.

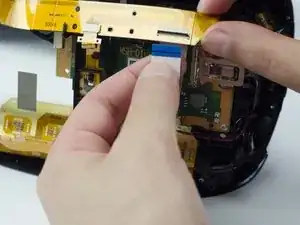

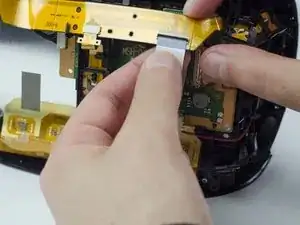

Отстегните жёлтый шлейф светодиода и отведите его в сторону.

Осторожно, чтобы не повредить и не загрязнить шлейф.

Аккуратно подденьте чёрный пластиковый элемент, прикрепляющий жёлтый шлейф к гарнитуре, чтобы отсоединить его от зелёной платы.

Снимите жёлтые светодиодные шлейфы и чёрный пластиковый соединительный элемент с гарнитуры.

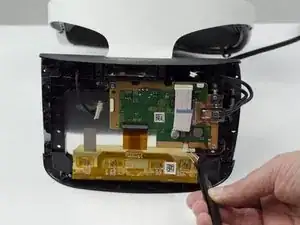

Пинцетом отключите три разъёма кабелей (один в чёрной оплётке, два разноцветных в оплётке) от их гнезд на плате.

Переверните гарнитуру.

Открутите два винта 7 мм рядом с линзами отвёрткой PH #000.

Переверните гарнитуру обратно.

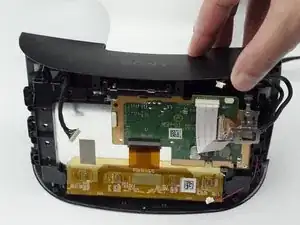

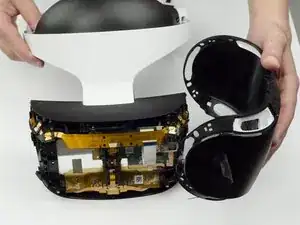

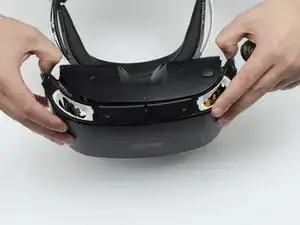

Пальцами аккуратно подденьте верхнюю чёрную пластиковую панель и снимите её.

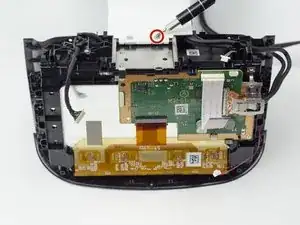

Открутите один серебристый винт 4 мм в белой пластиковой перемычке, соединяющей остальную часть гарнитуры.

Один винт 4 мм отвёрткой PH #000.

Хотя винтов два, откручивать нужно только один.

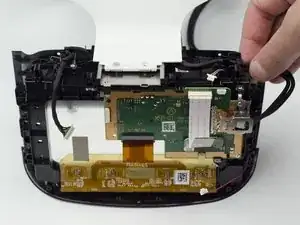

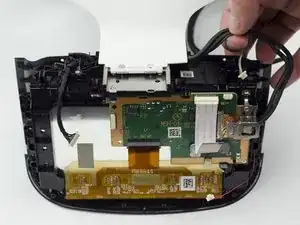

Отодвиньте верхние чёрные провода в сторону.

Пальцем нажмите чёрную пластиковую защёлку вверх, чтобы освободить белый соединительный элемент.

Сдвиньте белый пластиковый соединитель назад и поднимите его, чтобы снять.

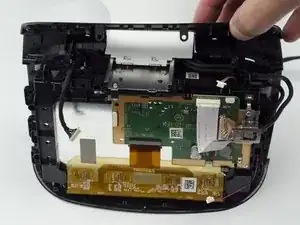

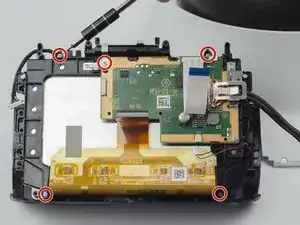

Открутите пять серебристых винтов 6 мм с платы.

Пять винтов 6 мм отвёрткой PH #000.

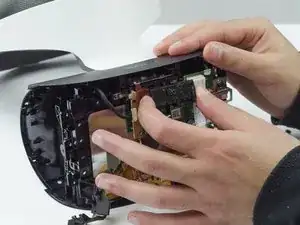

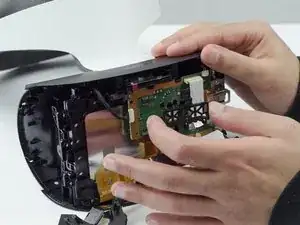

С помощью пальцев приподнимите боковые стороны чёрного пластикового держателя платы, чтобы освободить плату.

По бокам находятся небольшие пластиковые защёлки, которые нужно приподнять, чтобы снять деталь.

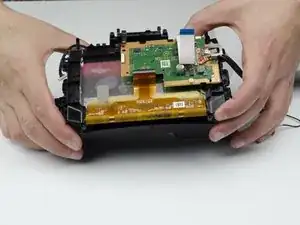

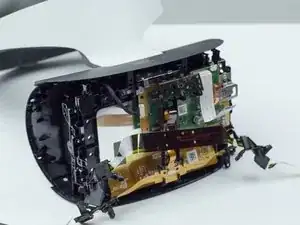

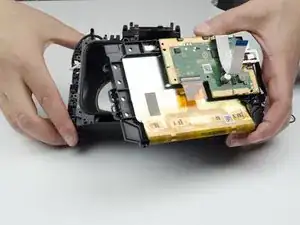

Осторожно извлеките плату из гарнитуры и отложите в сторону.

Следите, чтобы не прикасаться к экрану.

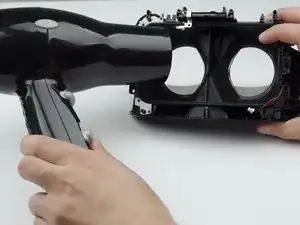

С помощью фена (или лампы для нагрева) прогрейте область вокруг линз. Это поможет ослабить их для снятия.

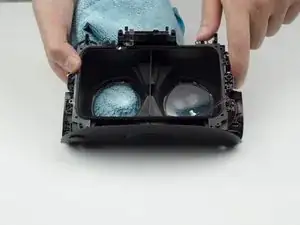

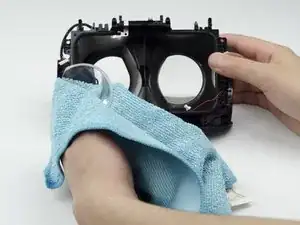

Используя стеклоочистящую тряпку (или любую ткань с мягким ворсом), аккуратно надавите на линзы, пока они не выпадут из посадочных мест.
