Замена термопрокладки / вентилятора блока процессора PlayStation VR

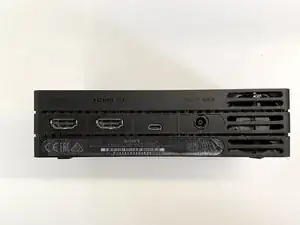

Разместите блок процессора PlayStation VR так, чтобы сторона с разъемами (задняя) была вверх.

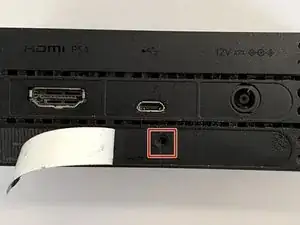

Отклейте наклейку ногтем или монтажным инструментом.

Удалите один винт J0.

Положите винт в лоток для деталей, чтобы не потерять.

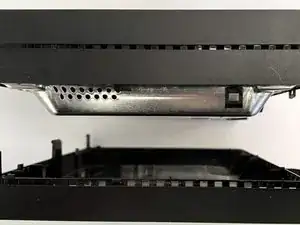

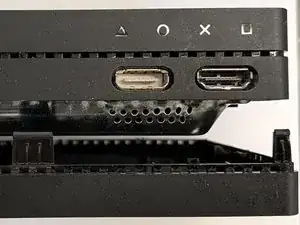

Используйте инструмент для открытия, чтобы отделить нижнюю крышку от верхней.

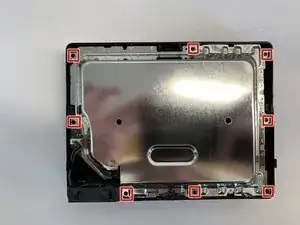

Удалите восемь винтов J0.

Положите винты в лоток для деталей.

С помощью пинцета отсоедините разъем вентилятора от платы.

Если вентилятор нужно заменить, остановитесь здесь и выполните сборку в обратном порядке.

Сведения о вентиляторе.

Производитель: Nidec

Модель и размеры: U35x05m 52aa7-56j14

Питание: 5 В и 0,18 А

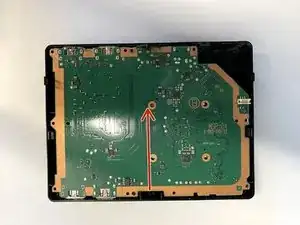

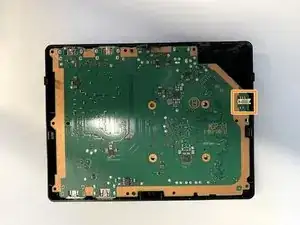

Используйте лопаточку или ноготь, чтобы приподнять печатную плату в указанном направлении.

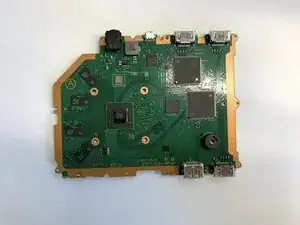

Осторожно отделите металлическую пластину от платы.

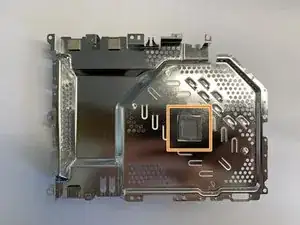

При необходимости замените термопасту.

Используйте ноготь или монтажный инструмент, чтобы проверить, мягкая ли термопрокладка — это означает, что она продолжает проводить тепло. Если она твердая, снимите и замените термопрокладку.
