Замена материнской платы PlayStation VR

Отогните резиновое покрытие вокруг линз, чтобы снять окружающие пластиковые элементы оправы.

Открутите четыре винта длиной 13 мм с помощью отвертки PH #000.

С помощью пластиковой инструментом аккуратно отсоедините белую пластиковую панель от боковой части гарнитуры. Повторите действие для противоположной стороны.

С помощью пластиковой инструментом отсоедините верхнюю белую пластиковую панель от гарнитуры.

Не пытайтесь снять нижнюю пластиковую панель. К ней прикреплён винт, который необходимо сначала удалить.

Между верхней панелью и корпусом может быть небольшое количество клея, в этом случае потребуется приложить чуть больше усилий для снятия панели.

Переверните гарнитуру.

С помощью отвёртки PH #000 открутите винт длиной 7 мм, расположенный на нижней стороне гарнитуры.

С помощью пластиковой инструментом отсоедините нижнюю белую пластиковую панель и снимите её с гарнитуры.

Панель приклеена к корпусу, поэтому для её снятия потребуется приложить большее усилие.

Открутите два винта длиной 7 мм с верхней части гарнитуры.

Аккуратно отогните чёрную переднюю панель от корпуса гарнитуры руками.

Рекомендуется начинать демонтаж с боковых сторон, потянув их вперёд.

Передняя панель приклеена, поэтому для её снятия потребуется немного больше усилий.

С помощью отвёртки PH #000 открутите четыре серебристых винта длиной 6 мм, расположенных по углам.

Поднимите небольшой серебристый фиксатор, закрепляющий разъём ZIF (zero insertion force) на печатной плате.

Аккуратно вытяните край белого ленточного кабеля из его паза.

Будьте осторожны, чтобы не повредить и не загрязнить ленточный кабель.

Отсоедините жёлтый ленточный кабель светодиодов и отведите его в сторону.

Будьте осторожны, чтобы не повредить и не загрязнить ленточный кабель.

Аккуратно отогните чёрную пластиковую деталь, фиксирующую жёлтый ленточный кабель на гарнитуре, от зелёной платы.

Снимите жёлтые ленточные кабели светодиодов и чёрную пластиковую соединительную деталь с гарнитуры.

Сожмите небольшой белый разъём кабеля и отключите его от материнской платы.

Микрофон будет подключён к белому разъёму кабеля в нижней правой части материнской платы.

Открутите два винта длиной 6 мм на Г-образной серебристой скобе в верхнем левом углу материнской платы с помощью отвёртки Phillips #000.

Открутите один винт длиной 6 мм, который крепит серебристую скобу на дальнем правом краю, с помощью отвёртки Phillips #000.

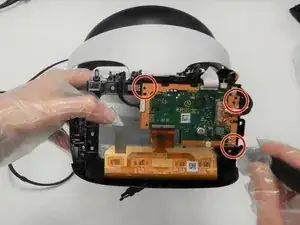

Снимите три винта длиной 6 мм с материнской платы с помощью отвёртки Phillips #000.

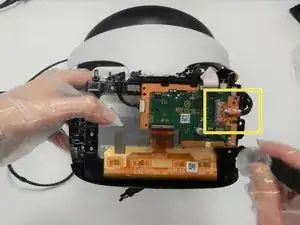

Отключите белый кабель и ленточные соединения от материнской платы (обязательно поднимите фиксаторы ленточных кабелей перед извлечением).

Отключите кабель HDMI, подняв фиксатор и аккуратно потянув (будьте осторожны, так как присутствует клей).

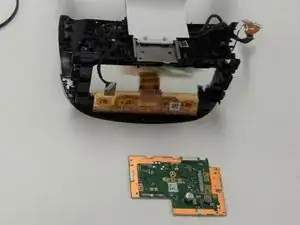

Аккуратно извлеките материнскую плату и поместите её на твёрдую сухую поверхность.
