Замена дисплея PlayStation VR

Отогните резиновое покрытие вокруг линз, чтобы снять окружающие пластиковые оправы.

Открутите четыре винта длиной 13 мм крестовой отвёрткой №000.

Пластиковой вскрывающей инструментом аккуратно отсоедините белую пластиковую панель от боковой стороны наушников. Повторите те же действия с противоположной стороны.

Пластиковым вскрывающим инструментом отсоедините верхнюю белую пластиковую панель от наушников.

Не пытайтесь снять нижнюю пластиковую панель. К ней крепится винт, который нужно сначала удалить.

Между верхней панелью и корпусом могут быть остатки клея, в этом случае потребуется приложить немного больше усилий, чтобы снять панель.

Переверните наушники.

Крестовой отвёрткой №000 открутите винт длиной 7 мм, расположенный на нижней стороне наушников.

Пластиковым вскрывающим инструментом отсоедините нижнюю белую пластиковую панель и снимите её с наушников.

Панель приклеена к корпусу, поэтому для её снятия потребуется больше усилий.

Открутите два винта длиной 7 мм, расположенных на верхней стороне наушников.

Аккуратно пальцами отсоедините чёрную переднюю панель от наушников.

Рекомендуется начинать снятие с боковых сторон, потянув их вперёд.

Передняя панель приклеена, поэтому потребуется немного больше усилий, чтобы снять её.

Крестовой отвёрткой №000 открутите четыре серебристых винта длиной 6 мм, расположенных по углам.

Поднимите маленькую серебристую защёлку, фиксирующую разъём ZIF (нулевого усилия вставки), на плате.

Аккуратно вытащите конец белого ленточного кабеля из разъёма.

Следите, чтобы не повредить и не загрязнить ленточный кабель.

Отсоедините жёлтый ленточный кабель светодиода и отведите его в сторону.

Следите, чтобы не повредить и не загрязнить ленточный кабель.

Аккуратно отсоедините чёрную пластиковую деталь, к которой прикреплён жёлтый кабель, от зелёной платы.

Удалите жёлтые ленточные кабели светодиодов и чёрную пластиковую соединительную деталь из наушников.

Открутите два винта длиной 6 мм на Г-образной серебристой скобе в верхнем левом углу материнской платы крестовой отвёрткой №000.

Открутите один винт длиной 6 мм, фиксирующий серебристую скобу на крайней правой стороне, крестовой отвёрткой №000.

Открутите три винта длиной 6 мм от материнской платы крестовой отвёрткой №000.

Отсоедините белые кабели и ленты от материнской платы (убедитесь, что подняли защёлки перед тем, как тянуть).

Отсоедините HDMI-кабель, подняв защёлку и аккуратно потянув (будет клей).

Аккуратно извлеките материнскую плату и поместите её на твёрдую сухую поверхность.

Надёжно надавите на две защёлки по бокам устройства, чтобы снять дисплей.

Если внутрь дисплея попадёт пыль, это может нарушить работу устройства.

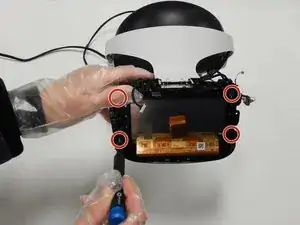

Открутите четыре винта длиной 6 мм, которые удерживают дисплей, крестовой отвёрткой №000.

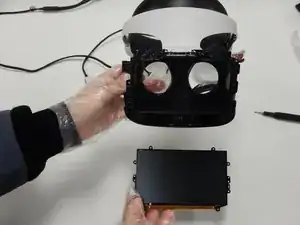

Аккуратно извлеките дисплей из наушников.
