Замена линз Samsung Gear VR с контроллером

Нажмите переключатель на правой стороне устройства, чтобы отделить крышку от основного корпуса.

Оттяните крышку от основного корпуса устройства.

Снимите четыре заглушки винтов в углах с помощью металлической лопатки.

Заглушки винтов вылетают при снятии, поэтому следите за ними.

С помощью металлической лопатки снимите заглушку винта, расположенную по центру вверху.

Удалите шесть винтов Phillips #000 длиной 5 мм, чтобы отсоединить передний держатель телефона.

Поднимите передний держатель телефона вверх и влево.

Снимайте передний держатель телефона осторожно, так как с левой стороны гарнитуры проходит проводка.

Удалите четыре винта Phillips #000 длиной 5 мм, которые крепят пластину на левой стороне гарнитуры.

Осторожно оттяните пластину от платы.

Используйте инструмент iFixit для вскрытия, чтобы отсоединить защёлку, удерживающую проводку на материнской плате.

Теперь вы можете полностью снять передний держатель телефона с гарнитуры.

Снимите остальные защёлки на материнской плате с помощью инструмента iFixit для вскрытия.

Подденьте верхнюю часть материнской платы инструментом iFixit для вскрытия, чтобы извлечь плату.

Для снятия самой большой защёлки может потребоваться больше усилий.

Убедитесь, что к материнской плате ничего не подключено перед извлечением.

Удалите восемь винтов Phillips #000 длиной 5 мм на внутренней маске.

Осторожно отделите внутреннюю маску от гарнитуры, тянув маску от внутренних сторон гнёзд для линз.

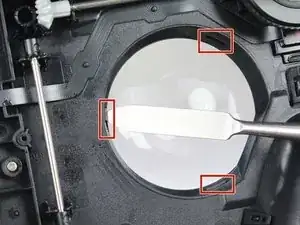

С помощью металлической лопатки нажмите на три защёлки вокруг каждого гнезда.

Нажимайте на защёлки аккуратно, чтобы не повредить их.

Вытащите линзы пальцами, чтобы снять их с маски.
