Замена задней платы трекера светодиодов PlayStation VR
Это краткое руководство о том, как легко заменить заднюю плату трекера светодиодов PlayStation VR, затратив минимальное количество времени. Повреждение платы трекера светодиодов на задней части гарнитуры PlayStation VR часто возникает из-за износа или механических повреждений при неправильном обращении пользователями, что приводит к трещинам. Плата также может быть повреждена электрическими скачками или перегревом. Замена задней платы трекера светодиодов PlayStation VR — это ремонт, который требует замены платы трекера светодиодов на задней части гарнитуры PlayStation VR. Задняя плата трекера светодиодов отвечает за отслеживание движения камерой PlayStation, обеспечивая точное и захватывающее игровое взаимодействие для пользователя. Любые повреждения задней платы трекера светодиодов затрудняют системе распознавание гарнитуры.
Шаг 1
Используйте руки, чтобы снять пенопластовый элемент в оголовье.
Используйте инструмент iFixIt Opening Tool, чтобы поддеть верхнюю и нижнюю декоративные накладки и снять их с задней сборки оголовья.
Шаг 2
Удалите в общей сложности четыре винта длиной 5 мм с внутренней стороны левой и правой частей оголовья с помощью отвертки Phillips #00.
Шаг 3
Удалите три серебристых винта длиной 5 мм, удерживающих заднюю белую крышку оголовья, с помощью отвертки Phillips #00.
Шаг 4
Удалите винт длиной 6 мм из держателя, фиксирующего провода к задней сборке оголовья, с помощью отвертки Phillips #00.
Используйте лопатку, чтобы перевернуть фиксирующий язычок, соединённый с задними светодиодами.
Шаг 5
Удалите один винт длиной 5 мм из центра регулятора оголовья с помощью отвертки Phillips #00.
Шаг 6

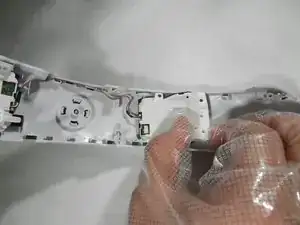

Осторожно подденьте сборку регулятора и отведите её от задней части оголовья с помощью инструмента для вскрытия.
Шаг 7
Разберите сборку регулятора: пружину, малую шестерню, большую шестерню и кронштейн, чтобы заменить сломанный компонент.
Шаг 8

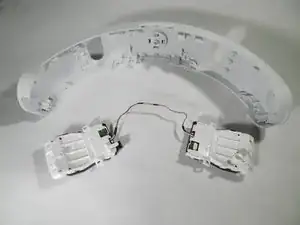

После снятия задней части оголовья обе задние платы трекера светодиодов можно идентифицировать как белые компоненты с маркировкой «L» и «R» на задней части оголовья.

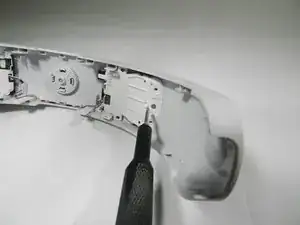

Удалите по одному винту длиной 5 мм с каждой из плат трекера светодиодов с помощью отвертки Phillips #00.
Осторожно подтяните вверх и сдвиньте каждую плату трекера наружу, от центра оголовья, чтобы освободить её от корпуса задней части оголовья.
Шаг 9
Сборка платы трекера состоит из двух половинок корпуса.
Осторожно подденьте чёрные защёлки на внешнем крае корпуса, чтобы разъединить две половинки друг от друга.

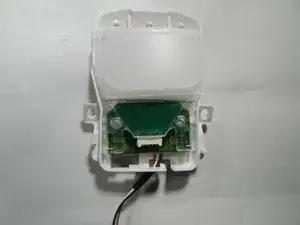

Затем аккуратно подденьте внутреннюю плату трекера наружу, чтобы освободить каждую из них от непрозрачной линзы.
Шаг 10

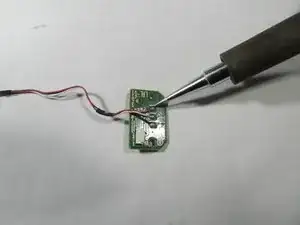

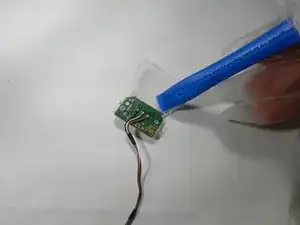

Используйте паяльник, чтобы снять три провода (чёрный, белый, красный) с неисправной платы трекера.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
