Замена колеса фокусировки Samsung Gear VR с контроллером

Нажмите переключатель на правой стороне устройства, чтобы отделить крышку от основного корпуса.

Оттяните крышку от основного устройства.

Снимите четыре крышки винтов в углах с помощью металлической лопатки.

Крышки винтов вылетают при снятии, поэтому следите за ними.

С помощью металлической лопатки снимите крышку винта, расположенную по центру в верхней части.

Отвинтите шесть винтов Phillips #000 длиной 5 мм, чтобы снять передний держатель для телефона.

Поднимите передний держатель для телефона вверх и влево.

Снимайте передний держатель осторожно, так как слева на гарнитуре находится жгут проводов.

Снимите четыре винта Phillips #000 длиной 5 мм, фиксирующие пластину на левой стороне гарнитуры.

Осторожно отведите пластину от материнской платы.

Используйте лопатку iFixit, чтобы снять поп-коннектор, удерживающий жгут проводов на материнской плате.

Теперь вы можете полностью снять передний держатель для телефона с гарнитуры.

Снимите остальные поп-коннекторы на материнской плате с помощью лопатки iFixit.

Подденьте верхнюю часть материнской платы лопаткой iFixit, чтобы вынуть материнскую плату.

Для снятия самого большого поп-коннектора может потребоваться больше усилий.

Убедитесь, что к материнской плате ничего не подключено, прежде чем вынимать её.

Отвинтите восемь винтов Phillips #000 длиной 5 мм на внутренней маске.

Осторожно отделите внутреннюю маску от гарнитуры, вытянув маску из внутренних сторон посадочных мест линз.

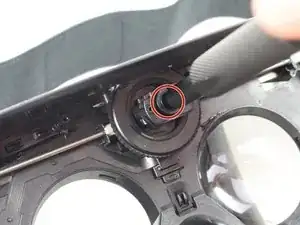

Отвинтите один винт Phillips #000 длиной 5 мм.

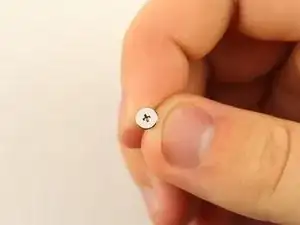

Винт для колеса фокусировки имеет большую головку по сравнению с остальными винтами.

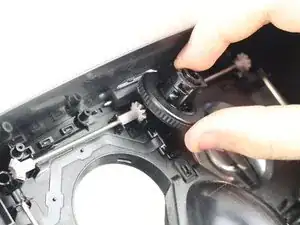

Отделите колесо фокусировки от гарнитуры руками.
