Замена трекпада контроллера Samsung Gear VR

Нажмите переключатель на правой стороне устройства, чтобы отделить крышку от основного корпуса.

Оттяните крышку от основного устройства.

Снимите четыре защитные крышки винтов в углах с помощью металлической лопатки.

Защитные крышки винтов отскакивают при снятии, поэтому следите за ними.

Используйте металлическую лопатку, чтобы снять защитную крышку винта, расположенную по центру вверху.

Удалите шесть винтов Phillips #000 длиной 5 мм, чтобы отсоединить передний держатель для телефона.

Поднимите передний держатель телефона вверх и влево.

Снимайте передний держатель телефона осторожно, так как с левой стороны гарнитуры находится проводной жгут.

Удалите четыре винта Phillips #000 длиной 5 мм, удерживающие пластину на левой стороне гарнитуры.

Осторожно оттяните пластину от материнской платы.

Используйте монтажную лопатку iFixit, чтобы отсоединить защёлку, удерживающую проводной жгут на материнской плате.

Теперь вы можете полностью снять передний держатель телефона с гарнитуры.

Снимите остальные защёлки на материнской плате с помощью монтажной лопатки iFixit.

Подденьте верхнюю часть материнской платы монтажной лопаткой, чтобы извлечь плату.

Для снятия самой большой защёлки может потребоваться больше усилий.

Убедитесь, что ничего не подключено к материнской плате, прежде чем вытаскивать её.

Удалите восемь винтов Phillips #000 длиной 5 мм на внутренней маске.

Аккуратно отделите внутреннюю маску от гарнитуры, потянув маску с внутренних сторон посадочных мест линз.

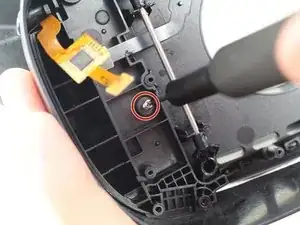

Удалите один винт Phillips #000 длиной 5 мм, чтобы отсоединить трекпад от гарнитуры.

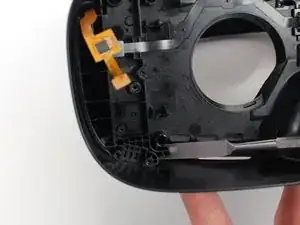

Подденьте трекпад лопаткой, чтобы освободить его от гарнитуры.
