Замена материнской платы контроллера Oculus Rift
Следующее руководство поможет вам разобрать контроллер, удалить и заменить материнскую плату Oculus Rift DK1. Замена материнской платы может потребоваться, так как ваша материнская плата "сгорела". Для дальнейшего расследования обратитесь к Руководству по устранению неполадок Oculus Rift. Замена материнской платы должна быть последним средством.
Шаг 1

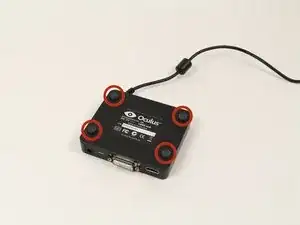

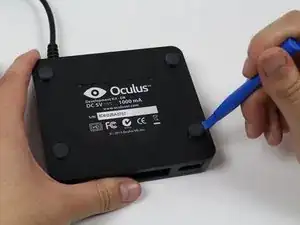

Используйте пластиковый инструмент для открытия, чтобы аккуратно приподнять четыре резиновые ножки с корпуса контроллера.
Теперь вы открыли четыре винта Phillips #1 9 мм под резиновыми ножками.
Шаг 2

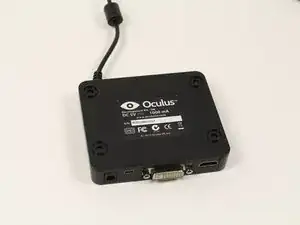

Используйте отвертку Phillips #1, чтобы открутить четыре винта Phillips 9 мм на дне контроллера.

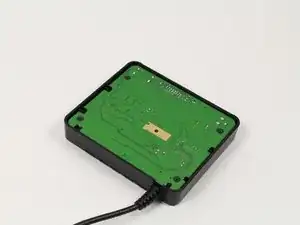

Теперь вы можете снять нижнюю крышку контроллера. Она должна легко отделяться.
Шаг 3

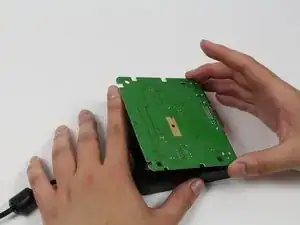

Используйте пальцы, чтобы начать поднимать материнскую плату из корпуса контроллера. При этом другой рукой нажмите на DVI-разъем, чтобы погрузить его в корпус контроллера.
Когда DVI-разъем освободится от корпуса, поднимите материнскую плату.

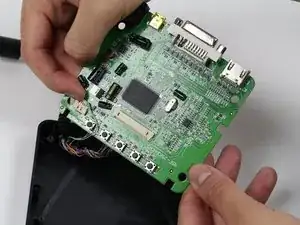

Будьте осторожны! Две группы проводов все еще подключены к контроллеру - не тяните за них. Просто переверните материнскую плату, чтобы получить доступ к этим проводам.
При сборке устройства убедитесь, что все провода не мешают кнопкам.
Шаг 4

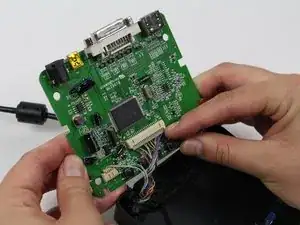

Используйте пластиковый инструмент для открытия или ногти, чтобы отключить серые разъемы проводов. Чтобы упростить снятие, подденьте левый и правый края, чтобы аккуратно удалить разъем.
Сделайте так же для обоих проводов, подключенных к материнской плате.

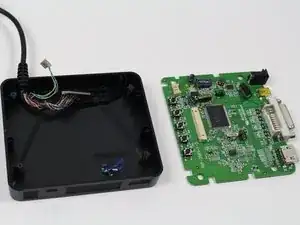

Теперь полностью отделите материнскую плату от корпуса контроллера.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
