Замена дисплея Oculus Rift DK1
Следующие шаги проведут Вас через процесс разборки гарнитуры Oculus Rift для замены ЖК‑экрана. Замена дисплея может потребоваться из‑за трещин, вмятин или деформации. Трещины, вмятины или деформация могут возникнуть при падении дисплея, приложении значительного давления к дисплею или воздействии экстремальных температур.
Шаг 1

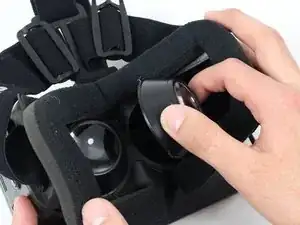

Чтобы снять линзы, поверните правую линзу по часовой стрелке на четверть оборота, а левую линзу против часовой стрелки на четверть оборота.
Шаг 2

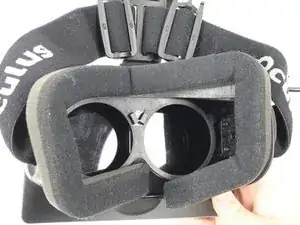

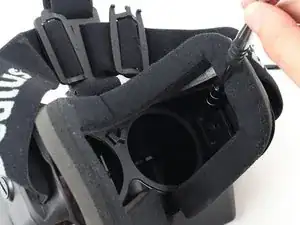

Используйте отвертку Phillips #01, чтобы выкрутить четыре винта Phillips #01 длиной 9 мм. (На фотографии показаны два винта; ещё два винта находятся с левой стороны напротив правых винтов.)
Шаг 3

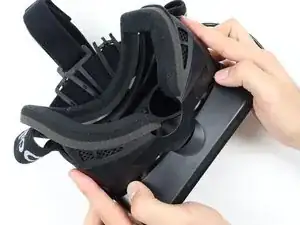

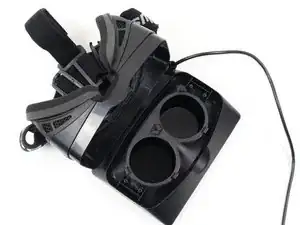

Осторожно поднимите ремешок от корпуса дисплея. Две части должны отделиться достаточно легко при приложении небольшой силы.
После разделения сборки ремешка и корпуса дисплея сборку ремешка можно отложить. Дальнейшие работы будут проводиться с корпусом дисплея.
Шаг 4

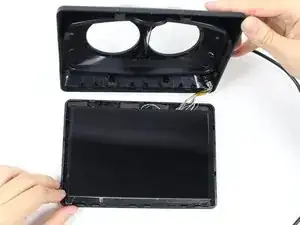

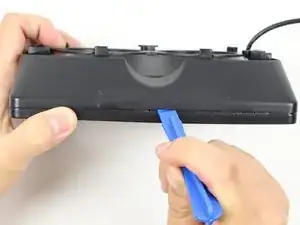

С помощью пластикового монтажного инструмента подденьте корпус дисплея, чтобы открыть его и получить доступ к ЖК‑экрану. Проведите инструментом по всем четырём краям. Для вскрытия корпуса может потребоваться приложить значительную силу.
Шаг 5

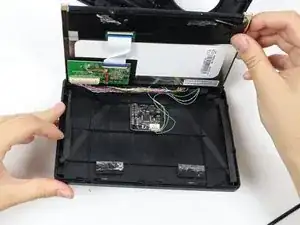

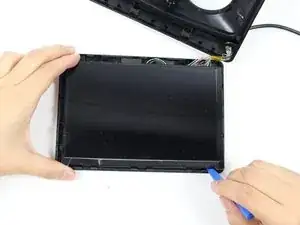

Пропустите пластиковый монтажный инструмент вдоль нижнего края под ЖК‑экраном, чтобы разъединить клей, удерживающий экран в корпусе дисплея.

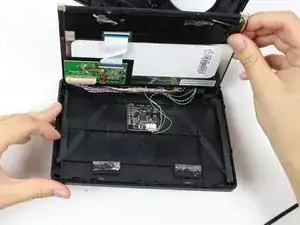

Поднимите экран, чтобы открыть доступ к проводам и плате.
Убедитесь, что все провода находятся в правильных местах при сборке.
Шаг 6

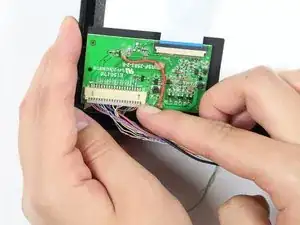

Снимите провода с платы на ЖК‑дисплее с помощью ногтя или пластикового монтажного инструмента. Возможно, потребуется немного надавить и потянуть пластиковую деталь.
Не тяните за провода! Убедитесь, что Вы поддеваете только пластиковую часть.
Теперь Вы можете полностью отделить ЖК‑экран от остальной части устройства.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
