Разборка Pimax 5K Plus

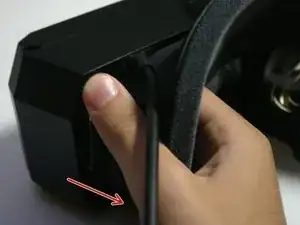

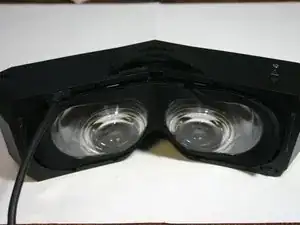

Осторожно потяните резиновый ободок.

Старайтесь не прикладывать слишком сильного давления к пластиковой части, так как она легко трескается, особенно большая плоская поверхность спереди.

Аккуратно, но уверенно потяните за кабель. Поворачивайте при вытягивании — он должен легко выйти.

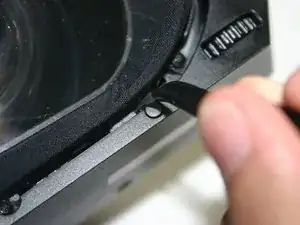

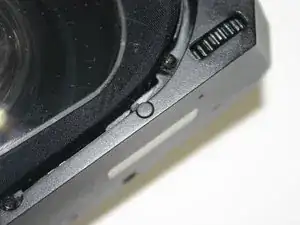

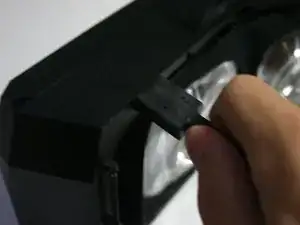

Выньте четыре резиновые заглушки на внутреннем крае корпуса, закрывающие винты.

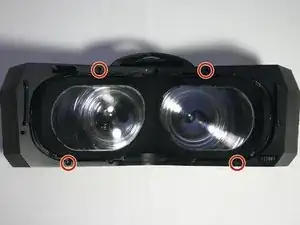

Отверткой Phillips открутите четыре машинных винта длиной 5 мм, скрепляющих корпус.

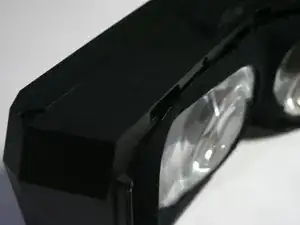

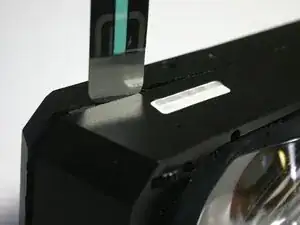

Используйте монтажный инструмент, чтобы аккуратно поддеть и отщёлкнуть края гарнитуры.

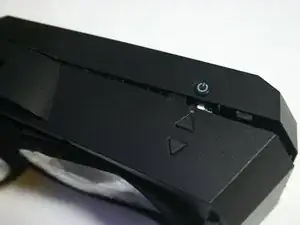

Продвигайтесь вокруг гарнитуры. Учтите, что пластик легко трескается, поэтому не прикладывайте такое давление, которое может привести к трещинам или их расширению.

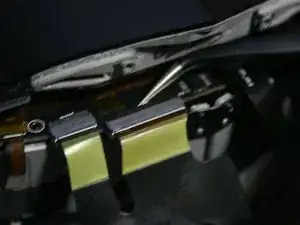

Будьте осторожны при подходе к концам, так как там находится ленточный кабель, соединяющийся с передним пластиковым элементом; чрезмерное натяжение может повредить его, что приведёт как минимум к потере некоторых датчиков lighthouse, а в худшем случае — к неинициализации гарнитуры.

Если вы используете металлический монтажный инструмент, аккуратно распределяйте усилие. Легко можно испортить внешний вид краёв пластика при поддевании. Если остается острый край, возможно, потребуется немного его зашлифовать, чтобы избежать порезов в будущем.

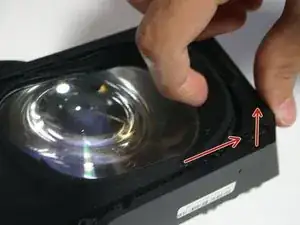

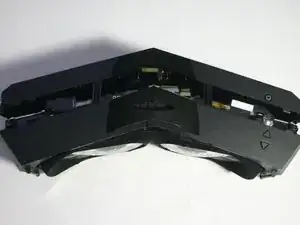

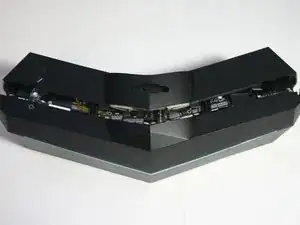

Аккуратно разомкните две пластиковые половинки, не тяните за ленточный кабель.

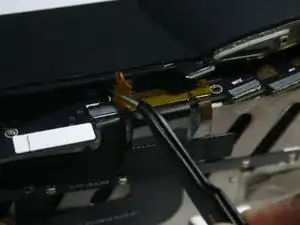

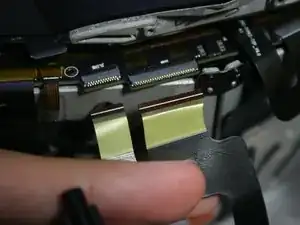

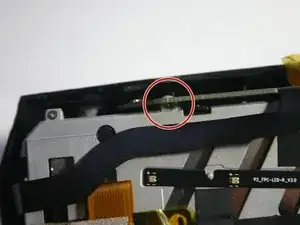

Используйте изогнутый инструмент, чтобы разблокировать ZIF-коннекторы.

Осторожно выньте ленточный кабель. Из-за ступенчатого расположения коннекторов кабель не получится вывести полностью прямо от гарнитуры.

Примечание при сборке: с меньшего ленточного кабеля удобнее начинать сборку.

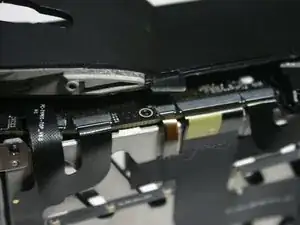

Снимите каптон-ленту с коннекторов ленточных кабелей.

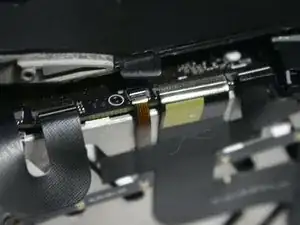

Отключите ленточные коннекторы подсветки, дисплея и lighthouse, которые были закрыты лентой, а также отключите ленточные кабели верхнего и нижнего USB-C разъёмов.

Если вы не планируете вскрывать трубку окуляра, вам не нужно отсоединять ленточные кабели подсветки или дисплея.

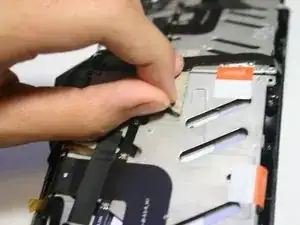

Осторожно отклейте верхние и нижние ленточные кабели USB-C от металлической опоры дисплея, так как они приклеены.

При повторной сборке убедитесь, что ленточные кабели полностью вставлены. Эти кабели — с двурядными контактами. Если белая линия не впирается в край разъёма, контакты могут замкнуть не на те контакты.

Теперь мы откроем левую трубку окуляра. Это самый быстрый способ добраться внутрь трубки окуляра. Если вы не хотите открывать трубки окуляров, перейдите к Шагу 13.

Правая трубка окуляра требует значительно большего разборки, так как нужно снять материнскую плату.

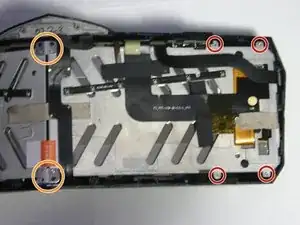

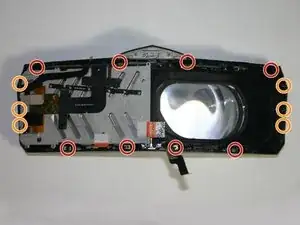

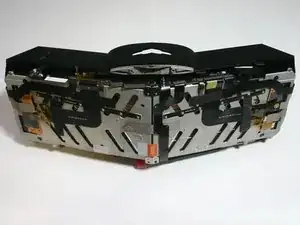

Отверткой Phillips отверните восемь винтов, крепящих металлическую опору дисплея.

Четыре серебристых пластиковых винта длиной 3 мм

Четыре чёрных пластиковых винта длиной 4 мм (и металлический кронштейн)

Снимите прочную монтажную ленту.

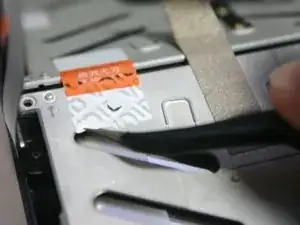

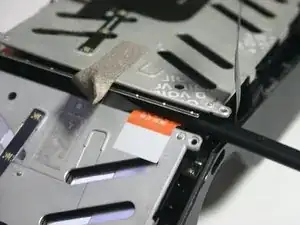

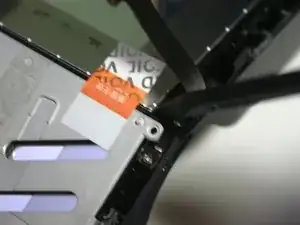

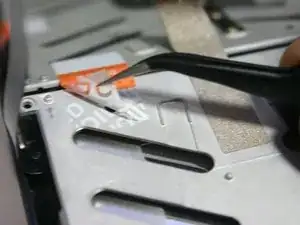

Снимите ленту, нарушающую гарантию.

Поднимите металлический кронштейн опоры дисплея, учитывая ленточный кабель, соединяющийся с дисплеем по внешнему краю.

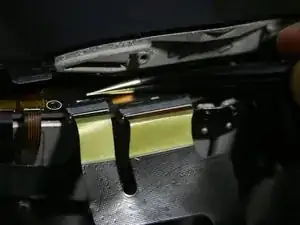

Используйте пластиковую лопатку, чтобы приподнять дисплей за маленькое отверстие возле угла.

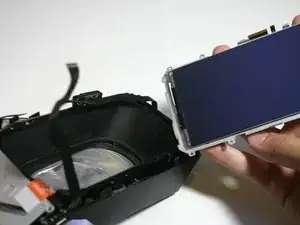

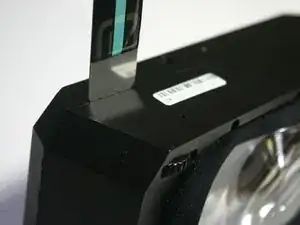

Извлеките дисплей.

Обязательно храните дисплей в безопасном месте. По возможности не допускайте попадания пыли на его поверхность, поскольку она будет наиболее заметна в VR.

Теперь у вас есть доступ к левой трубке окуляра!

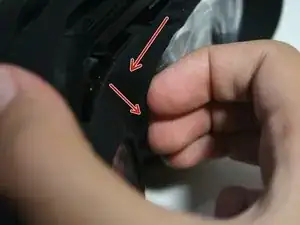

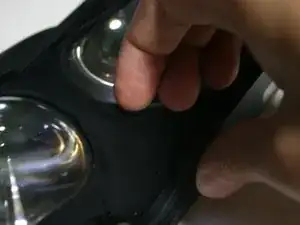

Используйте ногти или инструмент, чтобы подтянуть внутрь и наружу верхний внутренний угол тканевой облицовки вокруг линзы, отщёлкнув её с пластиковых защёлок.

Повторите то же самое на нижнем внутреннем крае.

Теперь вся внутренняя часть должна быть свободна и иметь небольшой люфт.

Если обращаться слишком грубо, ткань может отслоиться от пластикового кольца, к которому она прикреплена. В таком случае вы сможете приклеить её обратно после извлечения.

Держите внутренний край приподнятым и используйте ноготь или инструмент, чтобы потянуть наружный край тканевой пластиковый окантовки вокруг линзы наружу, освободив её от более длинных внешних пластиковых защёлок.

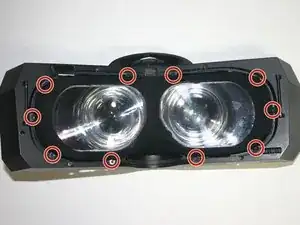

Используйте крестообразную отвёртку, чтобы удалить десять машинных винтов длиной 4 мм, удерживающих наружное кольцо поддержки ткани.

Снимите окружающую ткань.

Используйте крестообразную отвёртку, чтобы удалить 14 винтов, фиксирующих внутренний корпус:

Восемь утопленных машинных винтов длиной 4 мм

Шесть пластиковых винтов длиной 4 мм

Осторожно вытащите внутреннюю сборку.

Поздравляем! Вы практически полностью разобрали Pimax 5K Plus. На этом я завершаю руководство, но дальнейшее снятие компонентов довольно прямолинейно, и вы сможете разобраться сами.

Вклады приветствуются, если кто-то захочет довести работу до конца.
