Техника измерения LCR-метром Smart Tweezers
Это простое руководство по настройке Smart Tweezers для измерения малой емкости и сопротивления.
Если вы измеряете сопротивление, выберите режим Сопротивления в меню вместо Емкости.
Шаг 1

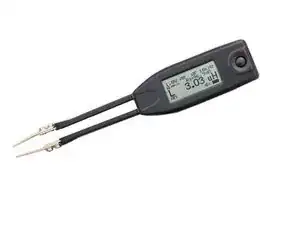

Сначала включите устройство Smart Tweezers, нажав кнопку навигации.
Шаг 2
Малую емкость лучше измерять в 'Ручном режиме' с частотой тестирования 10 кГц.

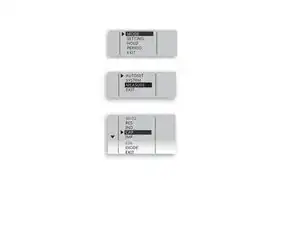

Чтобы переключиться на 'Ручной режим', удерживайте кнопку навигации, пока не появится меню. Выберите и нажмите РЕЖИМ. Затем ИЗМЕРЕНИЕ. Затем выберите ЕМ.
Теперь устройство находится в режиме Емкости.
Шаг 3
Теперь нужно изменить частоту теста на 10 кГц.

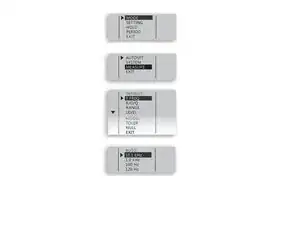

Снова нажмите кнопку навигации и выберите ИЗМЕРЕНИЕ. Затем НАСТРОЙКА, затем T.ЧАСТ. Выберите 10 кГц.
Число на экране, которое появляется, — это емкость между двумя кончиками пинцета на их стандартном расстоянии. Это смещение емкости.
Смещение изменяется в зависимости от расстояния между кончиками. Чем меньше компонент, тем ближе кончики, следовательно, оценка смещения выше.
Шаг 4

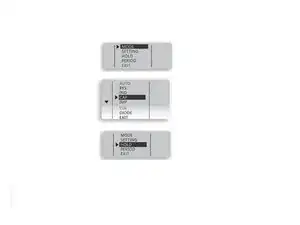

Чтобы сохранить смещение, чтобы Smart Tweezers мог автоматически учитывать его при измерениях, сначала войдите в меню, выберите РЕЖИМ и установите устройство на ручное измерение ЕМ.
Затем выберите УДЕРЖИВАНИЕ.

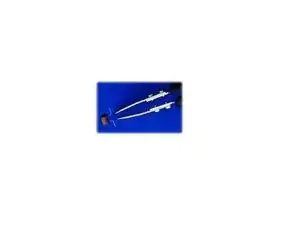

Расставьте кончики пинцета на расстояние, равное компоненту, который нужно измерить. Это и будет смещение.

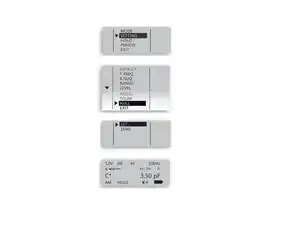

Войдите в меню NULL и выберите УСТАНОВИТЬ.
Звездочка появится рядом с индикатором тестового режима во время измерения, чтобы указать, что смещение было сохранено.
Шаг 5
Теперь, когда смещение сохранено, емкость можно измерять более точно.
Шаг 6
Когда вы закончите измерения, обязательно сбросьте смещение и пользовательские настройки, выбрав меню, а затем нажав АВТОНАСТРОЙКА.
Заключение
Чтобы отключить пользовательские настройки, частоты и удалить смещение, удерживайте кнопку навигации и нажмите АВТОНАСТРОЙКА.
