Замена гибкого кабеля мультиметра Smart Tweezers и LCR-Reader LCR

Начните с удаления 4 винтов на задней панели устройства с помощью отвертки Phillips #00

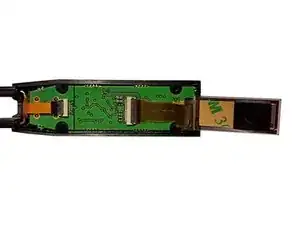

Осторожно откройте разъем ZIF, который ведет к наконечникам. Удалите вкладку, чтобы получить доступ к центральному винту.

Используя отвертку Torx T6, удалите центральный винт. Гайка на задней панели устройства выпадет. Теперь можно снять печатную плату.

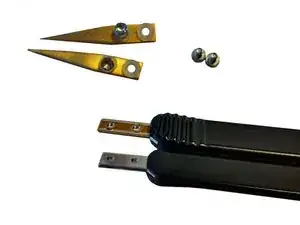

Снимите наконечники с рук.

Удалите руки из слотах в нижней части корпуса

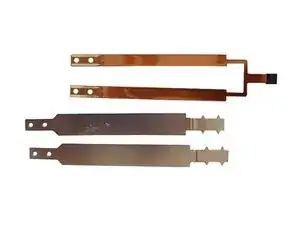

Снимите старый гибкий кабель с рук.

Очистите старый клей с рук с помощью изопропилового спирта

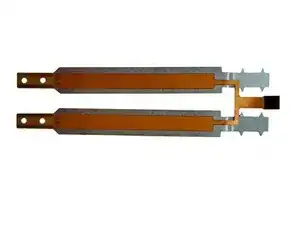

Осторожно поместите новый гибкий кабель на руки. Убедитесь, что отверстия совмещены как можно точнее. Любое накладывание может привести к неправильным показаниям.

Вставьте руки обратно в слоты в корпусе и замените печатную плату.

Закрепите печатную плату центральным винтом.

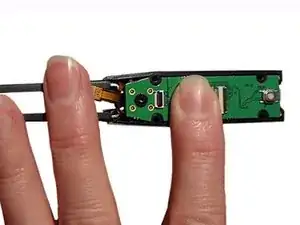

Подсоедините вкладку от рук к разъему ZIF. Коснитесь рук, чтобы протестировать их функциональность.

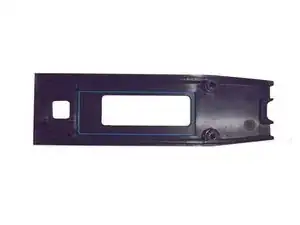

Замените верхний корпус. Убедитесь, что экран аккуратно установлен в прямоугольник верхнего корпуса; несоблюдение этого может повредить экран.

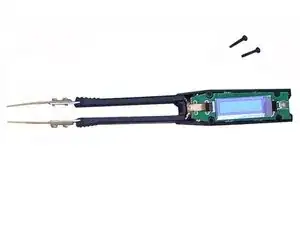

Замените 4 винта внизу.

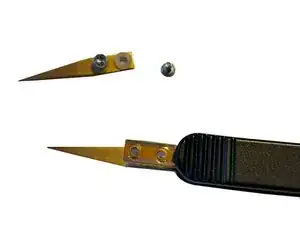

Установите наконечники после очистки с изопропиловым спиртом.

Если устройство начинает показывать неправильные показания, снимите наконечники и очистите снова. Если проблема сохраняется, проверьте наличие мусора. Мелкие кусочки металла, застрявшие в резьбе винтов или между наконечниками и гибким кабелем, могут вызывать ошибки в показаниях.
