Замена аккумулятора мультиметра Smart Tweezers и LCR-Reader

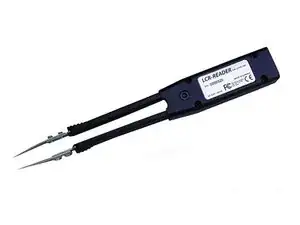

Перед открытием LCR-Reader наклейте небольшую кусочек ленты на кнопку на верхней части корпуса. Это предотвратит случайное выпадывание кнопки и её потерю.
Шаг 1

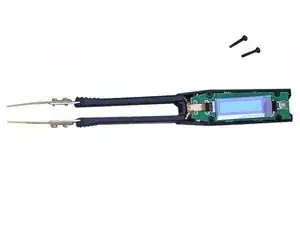

Начните с удаления 4 винтов на задней стороне устройства с помощью отвертки Philips размера 00.
Шаг 2

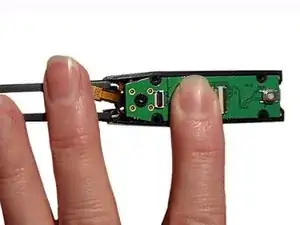

Осторожно отключите пинцет от печатной платы, открыв соединение zif и убрав закладку.
Это даст доступ к центральному винту. С помощью отвертки T6 Torx, снимите этот винт. Гайка на задней стороне устройства выпадет, уберите в сторону.
Шаг 3
Печатную плату можно удалить из корпуса.

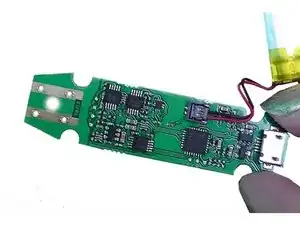

С нижней стороны можно отсоединить соединитель аккумулятора.
Осторожно потяните соединитель от печатной платы.
Замените старый аккумулятор на новый, аккуратно вставив соединитель в разъем.
Шаг 4
Наклейте двусторонний скотч на одну сторону аккумулятора, чтобы он не дребезжал внутри устройства. Вставьте аккумулятор в нижнюю часть корпуса.
Установите печатную плату, центральный винт и гайку.
Подключите закладку от ручек к соединителю zif.
Шаг 5
При закрытии устройства удерживайте экран в прямоугольнике на верхней части корпуса. Если экран не находится в этих параметрах, он может сломаться или повреждаться при закручивании винтов.
Проще всего сделать это, удерживая экран снизу, выравнивая конец кнопки с нижней частью корпуса. Сдвиньте палец, собирая части корпуса вместе.
Установите обратно 4 винта в нижней части устройства.
Заключение
Будьте осторожны при закрытии устройства. Экран должен быть выровнен по центру верхней части корпуса, иначе он может треснуть или повредиться.
Перевод руководства с ifixit.com
