Замена камеры HTC Vive
Камера HTC Vive может передавать искажённые или неточные изображения в систему Vive. В этом руководстве показано, как заменить камеру Vive.
Шаг 1

Перед началом обязательно выключите и отключите Vive.

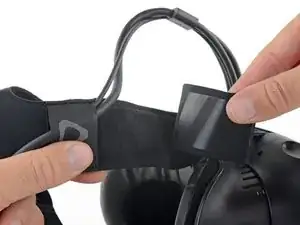

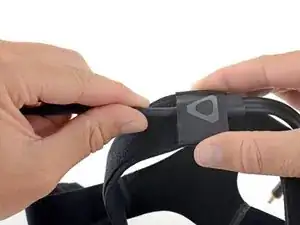

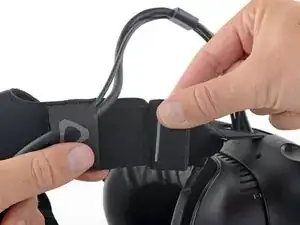

Отделите застёжку «крючок-петля» (липучка) в верхней части ремня для головы, чтобы освободить верх ремня.
Шаг 2

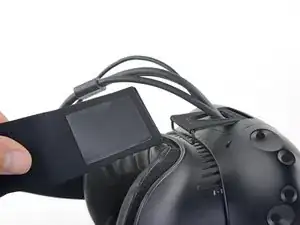

Протяните верхнюю часть ремня через металлическое кольцо на гарнитуре, чтобы снять её.
Шаг 3

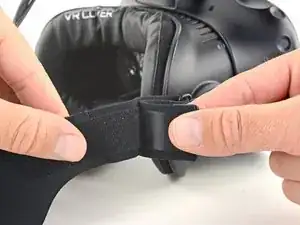

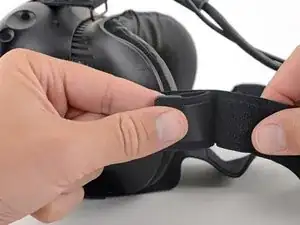

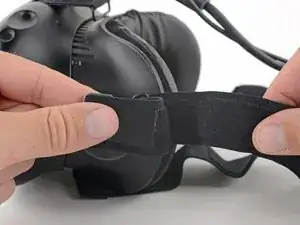

Отделите застёжку «крючок-петля» (липучка) на правой стороне ремня, чтобы освободить правую сторону ремня.

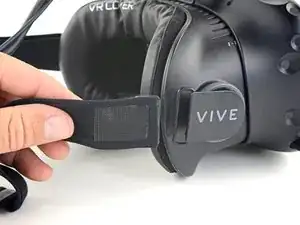

Протяните правую сторону ремня через её металлическое кольцо, чтобы снять её.
Шаг 4

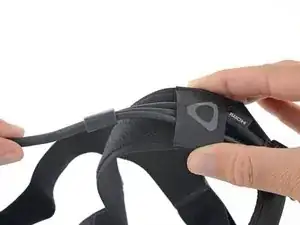

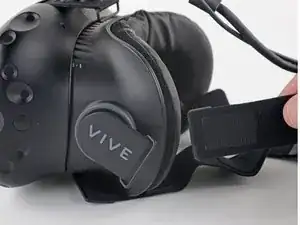

Отделите застёжку «крючок-петля» (липучка) на левой стороне ремня, чтобы освободить левую сторону ремня.
Протяните левую сторону ремня через её металлическое кольцо, чтобы снять её.
Шаг 5

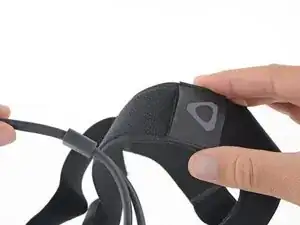

Сдвиньте ремень вдоль кабеля, отводя его от Vive.
Когда ремень дойдёт до конца кабеля, аккуратно сдвиньте его поверх разъёмов и снимите.
Шаг 6

Перед началом обязательно выключите и отключите Vive.
С помощью отвёртки Torx T5 отввинтите два винта длиной 12 мм, крепящие крепления ремня по обеим сторонам гарнитуры.
Для некоторых устройств может лучше подойти отвёртка Torx T6.
Крепления могут отпасть после снятия винтов, поэтому будьте осторожны, чтобы не потерять детали.
Шаг 7


Снимите оба крепления ремня.
Шаг 8

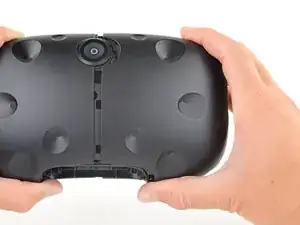

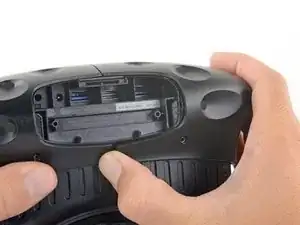

Сдвиньте переднюю накладку прямо от гарнитуры, чтобы снять её.
Шаг 9

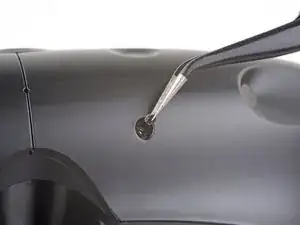

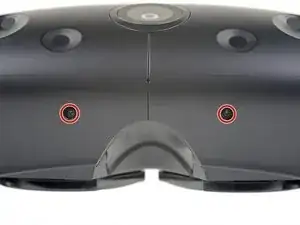

С помощью пинцета снимите маленькие наклейки над четырьмя винтами, крепящими внешнюю оболочку.

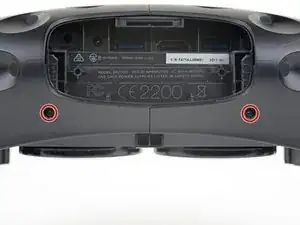

С помощью отвёртки Torx T5 отвинтите четыре винта длиной 3,4 мм, крепящие внешнюю оболочку.
Шаг 10

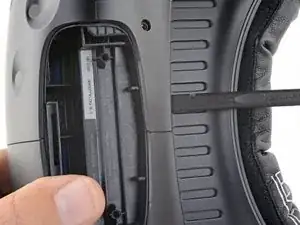

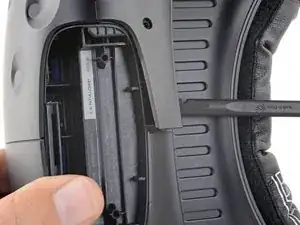

Используйте плоский конец лопатки, чтобы приподнять верхний край правой половины внешней оболочки за крышкой компонентов и у шва в центре, пока она не отщёлкнется от гарнитуры.
Шаг 11

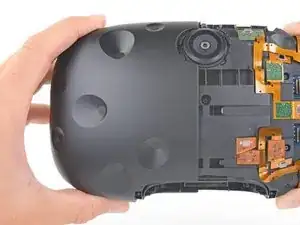

Возьмите правую половину внешней оболочки и потяните её вправо и вперёд гарнитуры, пока не почувствуете, что защёлки на передней части крышки отпустили.
Если оболочку трудно снять, попробуйте поддеть вдоль шва плоским концом лопатки, чтобы освободить защёлки.
Шаг 12

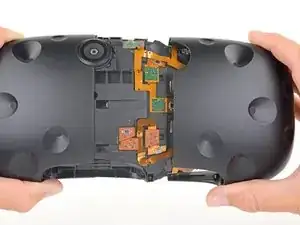

Сдвиньте правую сторону внешней оболочки вправо и снимите её с гарнитуры.
Шаг 13

Повторите последние три шага для левой стороны внешней оболочки и снимите её.
Шаг 14

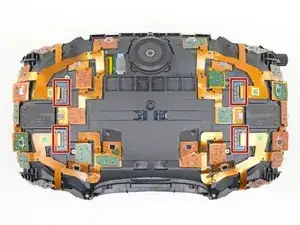

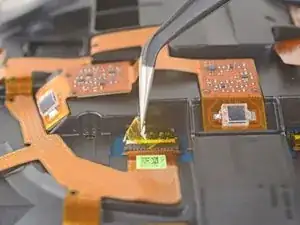

С помощью пинцета снимите прозрачную ленту с четырёх разъёмов кабелей сенсорной матрицы.
Шаг 15

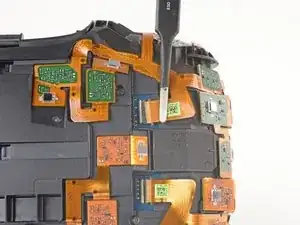

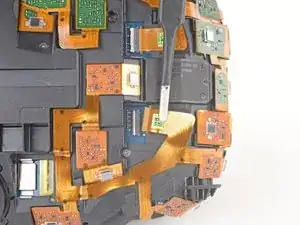

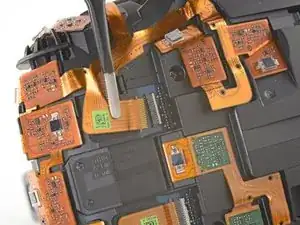

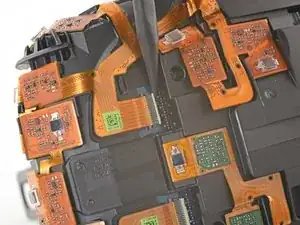

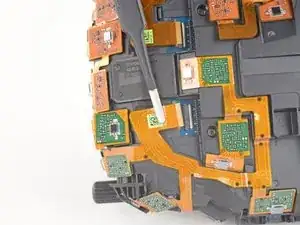

Используйте заострённый конец лопатки, чтобы приподнять маленькую фиксирующую планку на одном из ZIF-разъёмов сенсорной матрицы.
Вытяните кабель прямо из его гнезда на плате.
Шаг 16

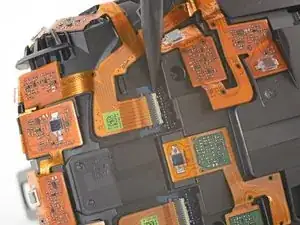

Повторите предыдущий шаг для оставшихся трёх кабелей сенсорной матрицы, чтобы отключить остальные кабели.
Шаг 17

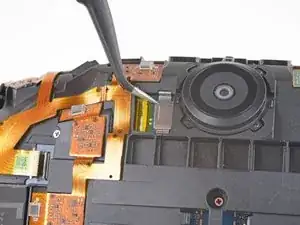

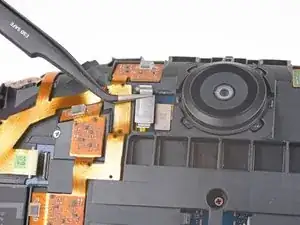

С помощью пинцета или лопатки подденьте крышку кабеля камеры и снимите её.
Шаг 18

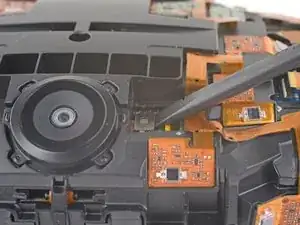

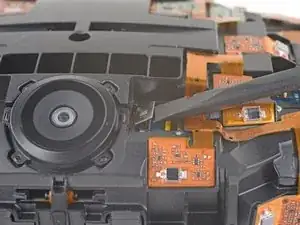

Используйте плоский конец лопатки, чтобы выжать разъём кабеля камеры прямо вверх из его гнезда на плате.
Шаг 19

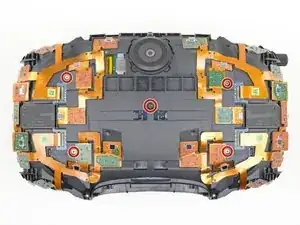

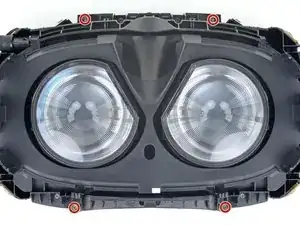

С помощью отвёртки PH000 отвинтите пять винтов длиной 3,9 мм, крепящих сенсорную матрицу.
Шаг 20

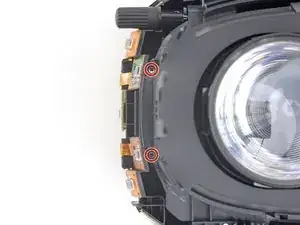

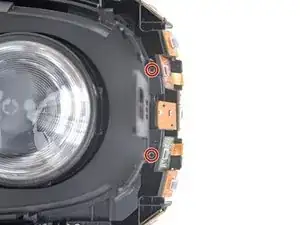

Используйте отвёртку PH000, чтобы выкрутить четыре винта длиной 3,9 мм, крепящие массив датчиков.
Шаг 21

Используйте отвёртку PH000, чтобы выкрутить четыре винта длиной 3,9 мм, крепящие массив датчиков.
Вам понадобится узкая отвёртка с длинным стержнем, чтобы дотянуться до этих винтов.
Шаг 22

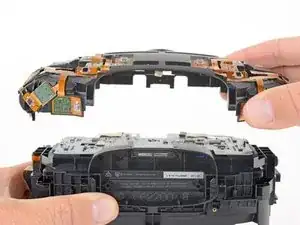

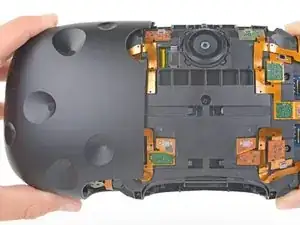

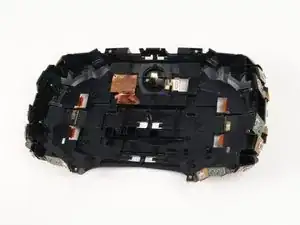

Поднимите массив датчиков от гарнитуры, чтобы снять его.
Шаг 23

Переверните массив датчиков на 180 градусов.

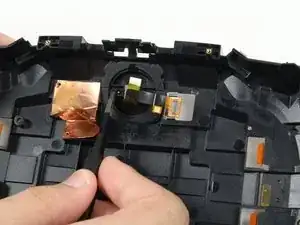

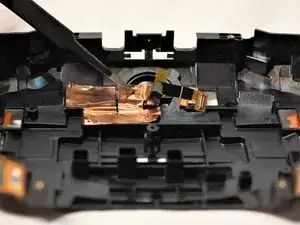

Пинцетом отодвиньте медную ленту, закрывающую камеру, чтобы увидеть винты, удерживающие камеру.
Шаг 24

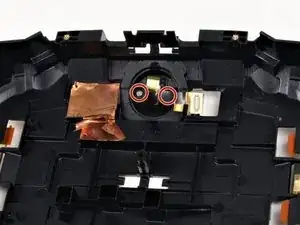

Удалите два винта Philips #00 длиной 2 мм, крепящие камеру.
Пинцетом вытяните освобождённую камеру из её посадочного места.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
