Замена антенны Insignia NS-CLOPP2

Переверните часы, чтобы открыть крышку отсека для батарей, показанную в левом верхнем углу.

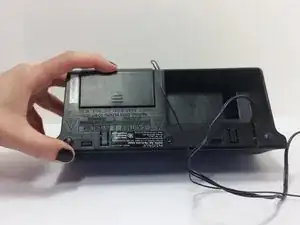

Снимите крышку отсека для батарей, захватив канавки большим пальцем и сдвинув крышку в направлении, указываемом стрелкой.

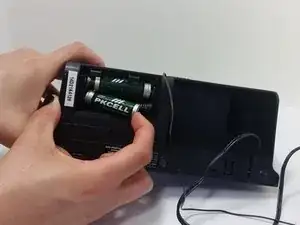

Осторожно нажмите на батарею в сторону пружины, чтобы образовалось пространство для захвата батареи и её извлечения. Безопасно утилизируйте старые батареи.

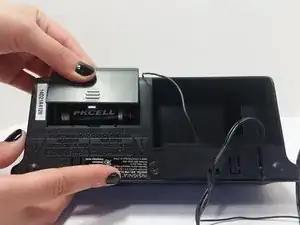

Вставьте новые батареи, сопоставив символы (+) и (−) на батарее с соответствующими символами в гнезде устройства. Вталкивайте каждую батарею, нажимая в сторону пружины, пока противоположный конец не защелкнется на месте.

Переверните часы и выкрутите винт длиной 1 см крестовой отверткой, он расположен под лицевой панелью, на нижней части корпуса часов.

Начните аккуратно поддевать переднее стекло лопаткой Jimmy от iFixit.

Когда появится зазор между корпусом и передним стеклом, продолжайте поддевать его руками. Убедитесь, что все мини-защелки по периметру отщелкнуты, чтобы стекло легко снялось.

Когда защелки освобождены и вы отогнули первую половину стекла, снимите оставшуюся часть стекла руками.

Для повторной сборки устройства выполняйте эти инструкции в обратном порядке.

Сначала снимите переднее стекло. (См. предварительное руководство по снятию экрана.)

Используйте пластиковую лопаточку, чтобы осторожно отодвинуть плату вперед и от остальной части корпуса.

Осторожно приподнимите плату и выньте её наверх, следя за тем, чтобы не оторвать провода, тянув слишком сильно.

Чтобы полностью извлечь плату из часов, используйте кусачки, чтобы аккуратно перерезать соединения между платой и присоединёнными проводами.

Для повторной сборки устройства выполняйте эти инструкции в обратном порядке.

Следуйте шагам по извлечению платы как предварительное требование.

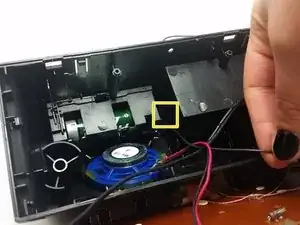

Осторожно отодвиньте плату назад, чтобы обнажить тонкий черный провод — это антенна. Снаружи антенна расположена посередине нижней части задней панели. Проследите провод от внешней части внутрь, чтобы убедиться, что это нужный провод.

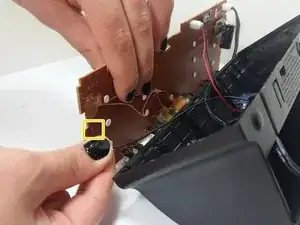

Поднимите провод вверх, убедившись, что он соединён с платой с обратной стороны. Для замены провода полностью отрежьте его от платы.

Чтобы припая��ь антенный провод к плате, используйте паяльный инструмент и подключите провод к тому же месту, к которому он был изначально прикреплён.

Убедитесь, что провод надежно закреплён в правильной зоне часов, обозначенной снаружи как «антенна».
