Тестер сетевого разветвителя Triplett ET200 — базовая проверка розетки.
Проводка бытовой розетки 120 В переменного тока просто проверяется, а неправильно подключенная розетка может быть опасной и повредить электронные устройства.

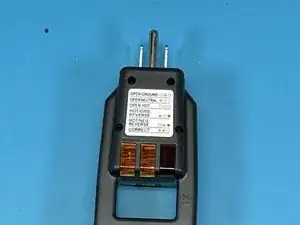

Для проверки проводки розетки мы используем схему на задней стороне — это устройство работает так же, как любой другой тестер розеток.

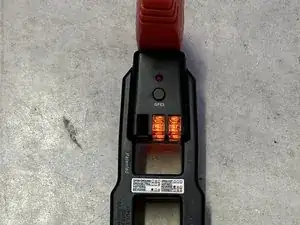

Вставьте прибор в розетку и считайте индикаторы по схеме. (Обратите внимание, что на моём изображении фактический тест показывает нормальные индикаторы справа, а не слева, как указано на схеме. Это связано с ориентацией розетки.)

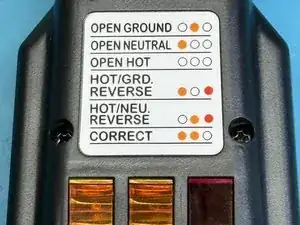

Если загораются две оранжевые лампы, значит розетка подключена правильно. В противном случае, при других комбинациях или отсутствии индикации, смотрите схему, чтобы определить возможную проблему.
Проверка розетки завершена. Если розетка подключена неправильно, не пытайтесь исправлять это без хорошего понимания стандартов бытовой электропроводки и обязательно выключите питание перед разборкой розетки.
Заключение
Проверить бытовые розетки просто при помощи подходящих электрических тестеров.
