Как заменить батарею в Solinst LevelLogger

Снимите пластиковую крышку винта и удалите зелёное уплотнительное кольцо.

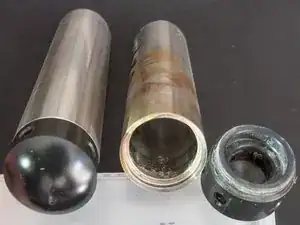

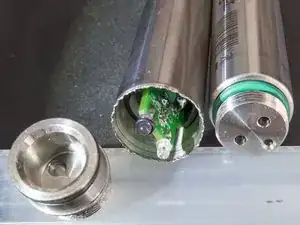

Отожмите округлую кромку, которая является частью основной стальной трубки (сразу за уплотнительным кольцом), пока не получится вытащить головку (предмет внизу слева на изображении). На центральном изображении показана отжатая трубка регистратора с удалённой головкой.

В качестве альтернативы можно сточить загнутую кромку. Регистратор останется водонепроницаемым при повторной сборке, так как внутри есть 1–2 уплотнительных кольца, и сточенная кромка не помешает их работе. Однако без металлической кромки будет сложнее зафиксировать головку на месте.

Не крутите крышку при вытягивании, так как это может сломать ИК-диоды в процессе.

Снимите пластиковую торцевую крышку, которая защищает датчик давления и температуры. Датчик не прикреплён к крышке, и может потребоваться значительная сила, чтобы снять её. Мне приходилось использовать клещевые тиски и настольные тиски для некоторых регистраторов. Также можно пропустить отвертку через отверстия и снять крышку таким образом.

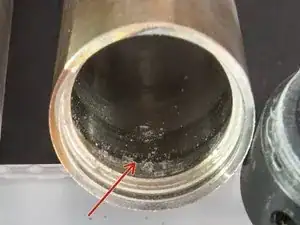

Выньте плату PCB регистратора и датчик из наружного корпуса. Возьмите плоскую отвёртку и надавите на кромку датчика по твёрдому наружному стальному кольцу (см. изображение). Это отчасти затруднено фланцем внутри наружной трубки, но с осторожностью можно поддеть между фланцем и кольцом датчика.

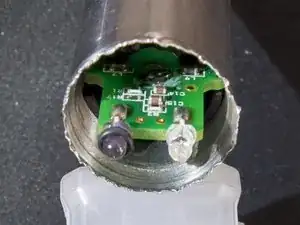

Одновременно тяните за плату по ИК-диодам. Не скручивайте плату при вытягивании, так как это приведёт к перекручиванию проводов, соединяющих плату и датчик.

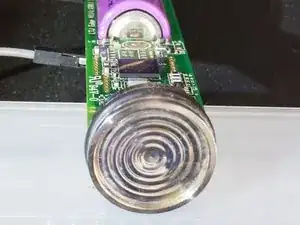

НЕ давите на тонкую металлическую плёнку датчика (волнообразный узор на первом изображении). Убедитесь, что вы давите только на наружное твёрдое кольцо.

Отпайте старую батарею. Можно аккуратно подталкивать всю батарею, одновременно нагревая паяные соединения.

Не прикладывайте слишком сильное давление, чтобы не оторвать контактную пластину на плате.

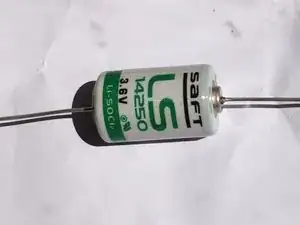

В регистрерах используются неперезаряжаемые литиевые батареи 3.6 В. Размер — 2/3 AA. Можно также приобрести батарею размера 1/2 AA с тем же напряжением (показана на фотографиях), которая в большинстве случаев будет иметь меньшую ёмкость и срок службы. Чтобы избежать точечной сварки, рекомендую брать батарею с заранее установленными проводами.

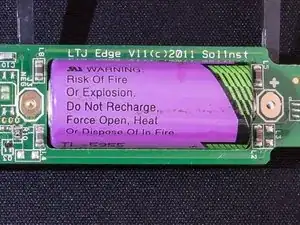

Оригинальная батарея — Tadiran, модель SL-561, с рабочим температурным диапазоном от −55 до 130 °C. Эти батареи дорогие, но оправдывают себя в долгосрочной перспективе. У меня есть регистратор с батареей старше 12 лет, и он до сих пор работает!

Регистраторы могут сильно нагреваться при нахождении на солнце. Рекомендуется использовать ту же модель батареи в качестве замены, так как у большинства других батарей значительно меньший температурный диапазон, и они могут начать протекать, если температура батареи превысит допустимый предел.

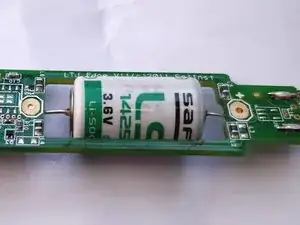

Запаяйте новую батарею к большим паяным контактам. Убедитесь, что не перепутали полярность.

Очистите трубку регистратора и все уплотнительные кольца перед сборкой.

Замените влагопоглотитель.

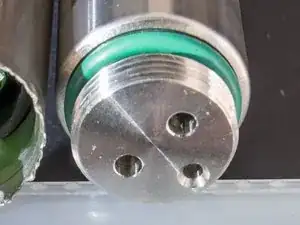

При установке крышки регистратора с тремя отверстиями (ИК-диоды и направляющий штифт) убедитесь, что головка ориентирована правильно: более тёмный ИК-диод должен совпадать с прозрачным ИК-диодом считывающего устройства и наоборот.

После сборки слегка загните ранее отжатую кромку, чтобы зафиксировать металлическую крышку регистратора на месте.

Подключитесь к регистратору с помощью программного обеспечения Solinst Levellogger. Потеря питания, по-видимому, стирает внутренние часы и все данные в регистраторе. Если нужно восстановить данные, рекомендую подать чуть более 3 В на регистратор, пока старая батарея ещё подключена, и затем выполнить загрузку данных.
