Идентификация микросхем Valve Index
Это руководство содержит подборку фотографий и сводку по идентификации микросхем для Valve Index.
Посетите наш разбор Valve Index для получения дополнительных подробностей.
Особая благодарность участнику сообщества CChin за его вклад!

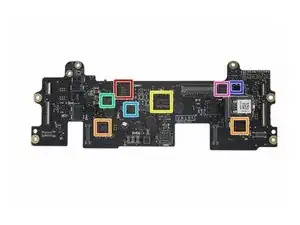

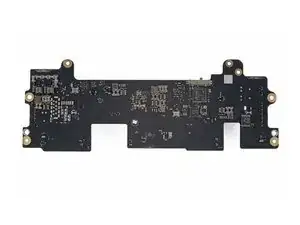

Шаг 1
Идентификация микросхем, часть 1:
Lattice Semiconductor iCE40HX8K-CB132 iCE40 HX FPGA
Nordic Semiconductor nRF52840 система-на-чипе Bluetooth Low Energy 5.3
EtronTech eSP776U мост ISP для многокамерных FHD систем
Winbond W25Q32JW последовательная NOR flash-память 4 МБ
Analogix ANX7530 приемник SlimPort 4K UHD
Cirrus Logic CS47L35 аудиокодек с DSP
Nuvoton NPCA110PA0YX аудиоусилитель и кодек

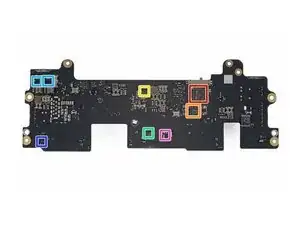

Шаг 2
Идентификация микросхем, часть 2:
Microchip USB5744 контроллер USB-хаба на 4 порта
VIA Labs VL671-Q4 транслятор транзакций USB 2.0 в USB 3.1
Texas Instruments LP8556SQ-E09 драйвер подсветки светодиодов
Texas Instruments LP5562 4-канальный драйвер светодиодов с программной памятью
Texas Instruments TS3A5223 2-канальный SPDT аналоговый переключатель
Toll Microelectronic TMI3255T синхронный понижающий преобразователь 5 А
Texas Instruments TPS22915C выключатель нагрузки 2 А

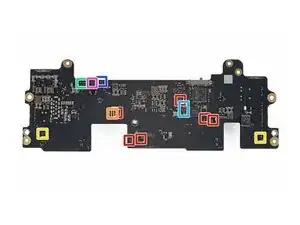

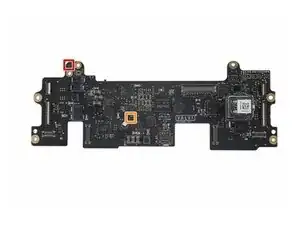

Шаг 3
Идентификация микросхем, часть 3:
Texas Instruments LP5907MFX-3.3 стабилизатор LDO 250 мА / 3.3 В
Texas Instruments LP2951-50 стабилизатор LDO 100 мА / 5.0 В

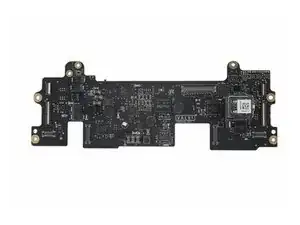

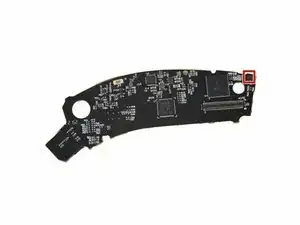

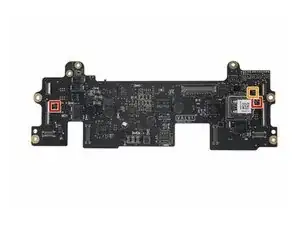

Шаг 4
Идентификация микросхем, часть 4 — датчики:
TDK-InvenSense ICM-20602 6-осевой MEMS акселерометр и гироскоп
Microchip AT30TS0x температурный датчик (вероятно)

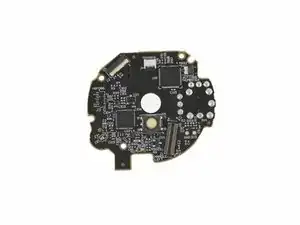

Шаг 5
Идентификация микросхем, часть 1:
Microchip ATSAMG55J19B-MU 32‑битный микроконтроллер ARM Cortex‑M4 с флеш-памятью — 32 КБ
NXP Semiconductor LPC11U14 32‑битный микроконтроллер ARM Cortex‑M0 с флеш-памятью — 32 КБ
Winbond W25X10CL последовательная NOR flash-память 1 Мбит
Macronix MX25L512E последовательная NOR flash-память 64 КБ
Goodix TFA9892 класс‑D аудиоусилитель 13.2 Вт
Texas Instruments LP5562 4-канальный драйвер светодиодов с программной памятью
Texas Instruments TPS65132T6 двуполярный источник питания

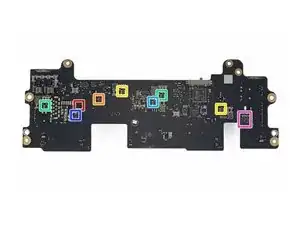

Шаг 6
Идентификация микросхем, часть 2:
Texas Instruments TS5USBC41x USB 2.0 двойной SPDT аналоговый переключатель с защитой от перенапряжения
Texas Instruments TS3USB30E USB 2.0 двухканальный SPDT аналоговый переключатель
Texas Instruments TPS562201 синхронный понижающий преобразователь 2 А
Texas Instruments TPS563209 синхронный понижающий регулятор 3 А
Toll Microelectronic TMI3255T синхронный понижающий преобразователь 5 А
Texas Instruments TPS259571 eFuse с защитой от перенапряжения
Texas Instruments TPS2H000-Q1 2-канальный интеллектуальный верхний ключ питания
Шаг 7
Идентификация микросхем, часть 3:
Texas Instruments TPS22915C выключатель нагрузки 2 А
Texas Instruments TPS22970 выключатель нагрузки 4 А
Texas Instruments TLV70728P LDO регулятор 200 мА / 2.8 В
Nexperia 74LVC157A четырёхканальный мультиплексор с 2 входами
Texas Instruments TCA9803 2‑битный транслятор уровней / буфер шины
Texas Instruments SN74AUP2G125 двойной буфер шины
Texas Instruments SN74AVC4T245 4‑битный двупитательный трансивер шины

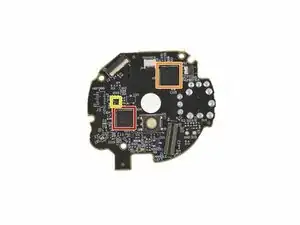

Шаг 8
Идентификация микросхем, часть 1:
Nordic Semiconductor nRF52832 система-на-чипе Bluetooth 5.3
Cirque 1CA037 контроллер сенсорной панели
Renesas выключатель нагрузки (вероятно)

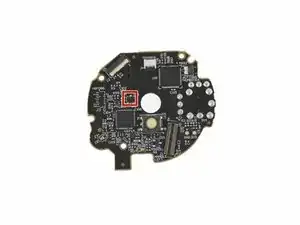

Шаг 9
Идентификация микросхем, часть 2 — датчики:
Allegro Microsystems A1304 датчик эффекта Холла
Шаг 10
Идентификация микросхем, часть 1:
Microchip ATSAMG55J19B-MU 32‑битный микроконтроллер ARM Cortex‑M4 с флеш-памятью — 32 КБ
Fitipower Integrated Tech FP6183-12X7 LDO регулятор 300 мА / 1.2 В
onsemi NCP161AMX330TBG LDO регулятор 450 мА / 3.3 В
Renesas выключатель нагрузки (вероятно)

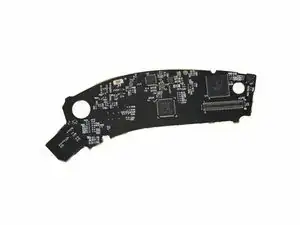

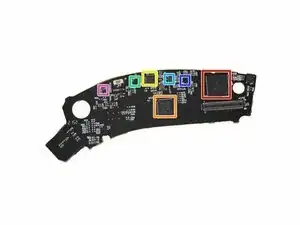

Шаг 11
Идентификация микросхем, часть 1:
Lattice Semiconductor iCE40HX8K-BG121 iCE40 HX FPGA
Cirque 1CA037 контроллер сенсорной панели
Texas Instruments BQ24297 зарядное устройство для Li-Ion 3 А
Texas Instruments BQ27421-G1D индикатор заряда батареи
Renesas смешанный сигнальный массив
Texas Instruments TPS630250 повышающе-понижающий преобразователь 2 А
onsemi NCP161AMX300TBG LDO регулятор 450 мА / 3.0 В
Шаг 12
Идентификация микросхем, часть 2 — датчики:
TDK-InvenSense ICM-20602 6-осевой MEMS акселерометр и гироскоп
Перевод руководства с ifixit.com
