Замена вентилятора блока питания EVGA Supernova Nex 650 G

Электроника

Вентилятор является важной частью блока питания EVGA Supernova Nex 650 G. В этом руководстве показано, как разобрать блок питания и отремонтировать его.

Шаг 1

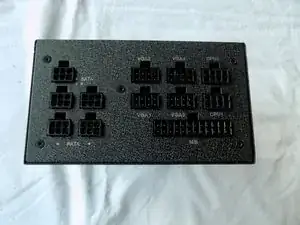

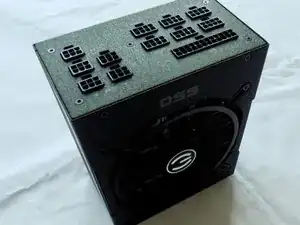

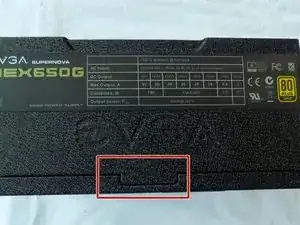

Отключите все провода, подключенные к блоку питания, перед выполнением любых действий с блоком питания.

Если блок питания недавно был подключен к сети, подождите 10 минут, чтобы внутренние конденсаторы разрядились.

Внимание: Несоблюдение этого действия может привести к травмам для вас или повреждению блока питания!

Шаг 2

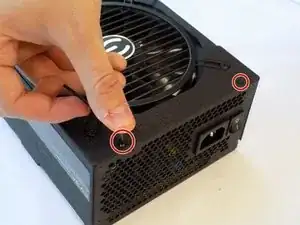

Используя шестигранный ключ на 2 мм, открутите четыре винта, расположенные на четырех углах снизу (со стороны вентилятора) блока питания.

Шаг 3

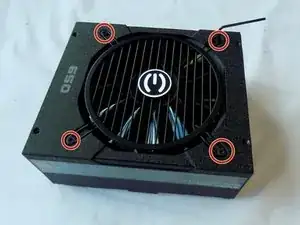

Используя шестигранный ключ на 2,5 мм, открутите четыре винта, крепящие вентилятор и его решетку к блоку питания.

Шаг 4

Используйте отвертку с плоским лезвием, чтобы поддеть крышку и снять её с основания.

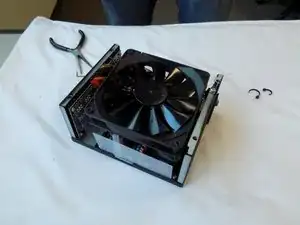

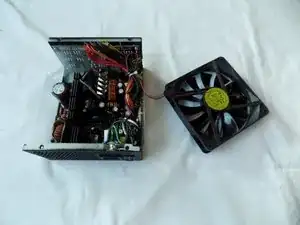

После снятия крышки, переместите вентилятор в сторону, чтобы получить доступ к проводам и плате.

Обратите внимание на относительное положение вентилятора. Для правильного выравнивания вентилятора при сборке может быть полезно снять решетку вентилятора и использовать руки, чтобы выровнять вентилятор с помощью четырех отверстий. Используйте два винта, снятых на предыдущем шаге, в противоположных углах, чтобы обеспечить правильное выравнивание вентилятора.

Шаг 5

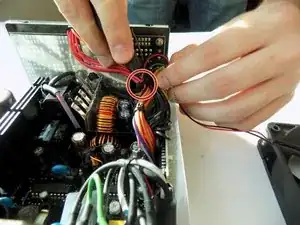

Обрежьте стяжки, которые связывают все провода вместе, чтобы удалить провод вентилятора. Необходимо удалить 3 стяжки. Используйте нож для калибрации или ножницы.

ВНИМАНИЕ: Будьте осторожны, чтобы не порезаться или не повредить изоляцию проводов.

Шаг 6

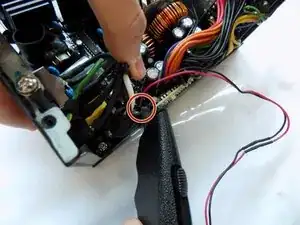

Обрежьте серый герметик, чтобы вы могли удалить вентилятор с материнской платы.
