Замена динамиков Beats Pill 1.0
Это руководство служит справочным материалом по замене динамиков в Beats Pill 1.0. Чтобы следовать этому руководству, колонка должна быть частично разобрана. Рекомендуем воспользоваться нашим общим руководством по разборке для получения инструкций по разборке Pill. В этом руководстве предполагается, что вы полностью разобрали устройство в соответствии с нашим общим руководством по разборке.
Шаг 1
С помощью лопатки создайте зазор между крышками динамиков и снимите их.
На нижней стороне устройства снимите резиновую подставку с логотипом BeatsPill.
Используя антистатическую крестовую отвертку Phillips #0, снимите четыре винта, которые находились под резиновой подставкой.
Шаг 2
Снимите два винта крестовой отверткой Phillips #0.
Медленно снимите центральную полосу и два зажимных кольца, пока клей не отделится. Отложите в сторону зажимные кольца и центральную полосу.
Шаг 3
Используйте лопатку, чтобы поддеть корпус по шву, начиная с середины.
Откройте устройство, чтобы разъединить переднюю и заднюю панели.
Шаг 4
Осторожно отсоедините желтый, красный, чёрный и белый провода от материнской платы.
Заземлите себя при прикосновении к материнской плате.
Шаг 5
Осторожно отсоедините чёрные и красные провода датчика NFC.
Шаг 6
Осторожно отсоедините кабели управления (4 чёрных, 1 красный).
Шаг 7

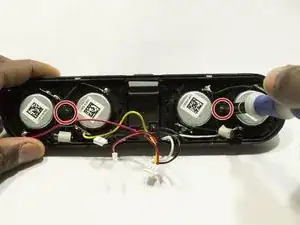

Используя крестовую отвертку Phillips #0, отвинтите два винта, которые удерживают динамики.
Шаг 8

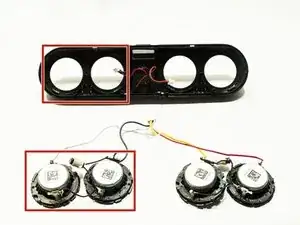

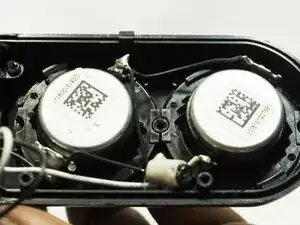

Каждый динамик удерживается двумя защёлками. С лицевой стороны динамика сдвиньте динамик наружу, одновременно отводя в сторону одну из защёлок, удерживающих его. Повторите для другого динамика и защёлки. Динамики должны выскочить.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
