Замена твитера Beats Pill 2024
В этом руководстве описывается замена твитера (динамика высокой частоты) в Beats Pill 2024 года. Замена динамика может потребоваться после неудачных попыток устранения искажённого звука или при неработающем динамике.
Имеется предварительное руководство, описывающее шаги по замене субвуфера. Пожалуйста, выполните руководство по замене субвуфера до шага 6, затем используйте оставшиеся шаги этого руководства для замены динамика.
Шаг 1
Снимите ремешок.
Шаг 2
Поставьте Beats Pill на ровную поверхность и вставьте лопатку в шов между корпусом и решёткой.
Проведите лопатку по всему периметру решётки, чтобы разрезать клей, закрепляющий решётку.
При повторной установке решётки заново нанесите клей.
Снимите решётку.
Шаг 3
С помощью лопатки снимите шесть наклеек на лицевой стороне узла динамика.
Поместите наклейки на чистую поверхность, чтобы не повредить клеевой слой.
Шаг 4
Отверткой Phillips #1 отвинтите шесть винтов длиной 14,3 мм, которые фиксируют узел динамика и корпус вместе.
Шаг 5
Вставьте лопатку в шов между узлом динамика и корпусом.
Осторожно проведите лопаткой по периметру, поддевая, чтобы отделить узел динамика от корпуса.
Для этого не требуется большая сила.
Шаг 6
Отключите два подключения субвуфера от соответствующих разъёмов на материнской плате.
Перед извлечением нажмите защёлку на каждом разъёме.
Используйте ленту или маркер, чтобы пометить, куда каждый разъём должен быть подключён.
Если вы выполняете замену твитера, перейдите к шагу 8.
Шаг 7
Отверткой Phillips #1 отвинтите четыре винта длиной 12,4 мм, фиксирующие субвуфер.
С помощью лопатки приподнимите субвуфер и снимите его с узла динамика.
Это может потребовать усилий, так как субвуфер приклеен к сборке.
При сборке нанесите клей на новый субвуфер перед установкой.
Шаг 8

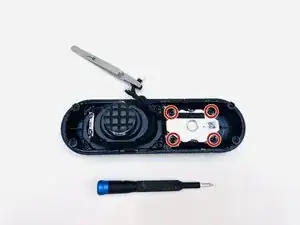

Отверткой Phillips #1 отвинтите четыре винта длиной 12,4 мм, фиксирующие твитер.

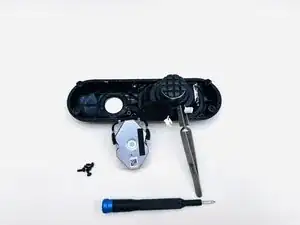

С помощью лопатки подденьте твитер и отделите его от узла динамика.
Это может потребовать усилий, так как твитер приклеен к узлу динамика.
Нанесите клей на заменяемый твитер перед установкой.
Заключение
Для повторной сборки устройства выполните приведённые выше шаги в обратном порядке.
Утилизируйте электронные отходы в переработчик, сертифицированный по стандарту R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
