Замена USB-порта Samsung SmartThings Hub

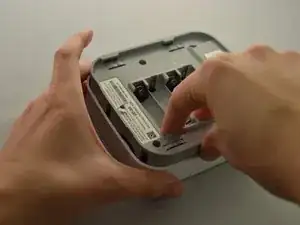

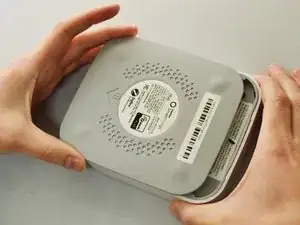

Для открытия устройства аккуратно сдвиньте серую нижнюю крышку в направлении стрелки, как показано.

Убедитесь, что батареи удалены перед попыткой разборки.

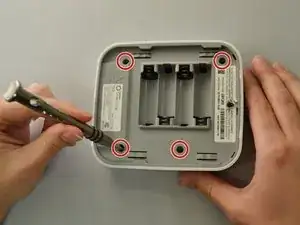

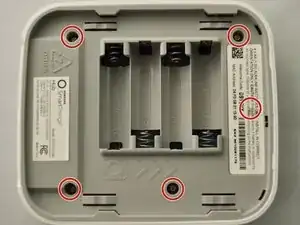

Используя отвертку Phillips #1, удалите четыре видимых винта длиной 12,5 мм.

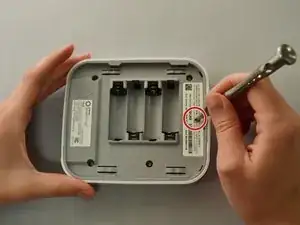

Затем либо от peeled дольше из двух наклеек, либо проколите отверстие кончиком отвертки, чтобы получить доступ к пятому винту длиной 12,5 мм.

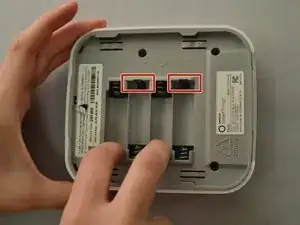

После удаления всех пяти винтов разделите корпус, аккуратно надавливая вверх на положительные контакты в отсеке для батарей.

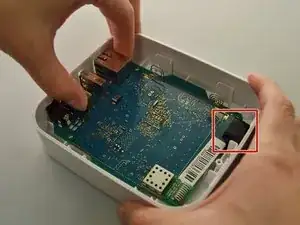

Чтобы удалить материнскую плату, возьмитесь за USB-порт и Ethernet-порт. Поднимите вверх, затем сдвиньте к передней части устройства, чтобы освободить материнскую плату от черного удерживающего зажима, показанного справа.

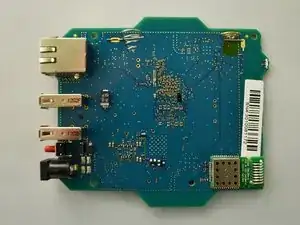

Поместите материнскую плату на чистую, ровную поверхность.

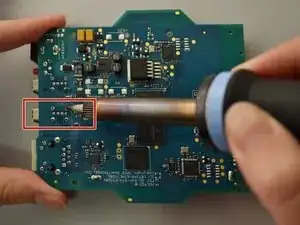

Предварительно разогрейте паяльник. Каждый USB-порт имеет восемь точек соединения с материнской платой (на фото выше). Используя паяльник, нагревайте каждое соединение по очереди, одновременно вытягивая USB-порт от платы.

Паяльники могут достигать температур выше 500 градусов. Берегите свои пальцы!

Для получения дополнительной информации о пайке обратитесь к Как паять и распаивать соединения.
