Замена материнской платы Samsung SmartThings Hub
В данном руководстве описывается процедура полного удаления и замены неработающей материнской платы на устройстве Samsung SmartThings Hub.
Шаг 1

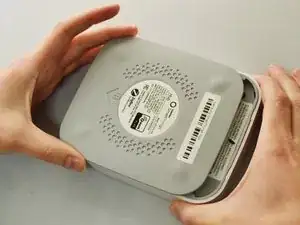

Чтобы открыть устройство, осторожно сдвиньте серую нижнюю крышку в направлении стрелки, как показано на рисунке.
Шаг 2
Убедитесь, что батареи извлечены перед началом разборки.

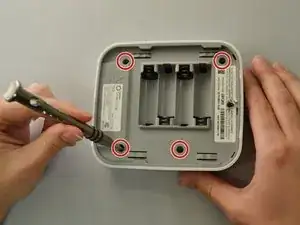

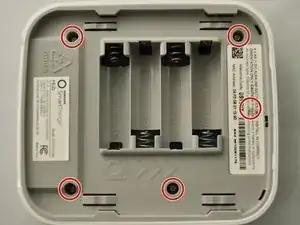

С помощью отвертки Phillips #1 открутите четыре видимых винта длиной 12.5 мм.

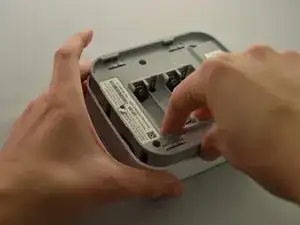

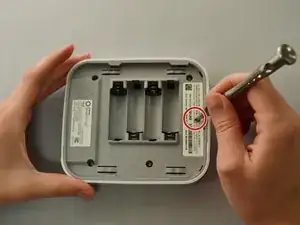

Затем либо оторвите более длинный из двух стикеров, либо проколите его尖кой отвертки, чтобы получить доступ к пятому винту длиной 12.5 мм.
Шаг 3

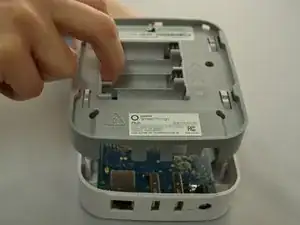

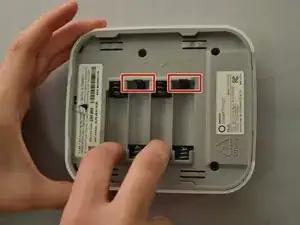

После удаления всех пяти винтов, разъедините корпус, прикладывая легкое давление вверх к положительным контактам в отсеке для батарей.
Шаг 4

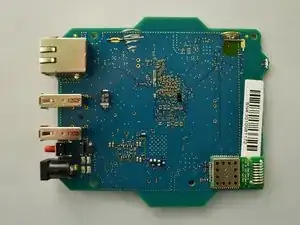

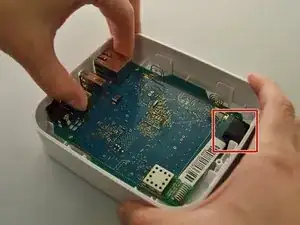

Чтобы удалить материнскую плату, захватите USB-порт и Ethernet-порт. Подняв, затем сдвиньте вперед устройства, чтобы освободить материнскую плату из черного фиксирующего зажима, показанного справа.
Шаг 5
Замените на новую, исправную материнскую плату.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
