Идентификация ИС HomePod Mini
В связи с интересом на интернет-форумах к идентификатору чипа этого устройства, представляем идентификации ИС HomePod Mini. Изображения взяты из поста на блоге iFixit.
Полные идентификации ИС можно скачать выше.
Шаг 1

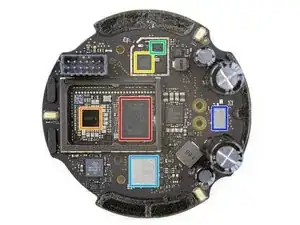

Идентификация ИС Стороны 1, Ч. 1:
Apple APL1W82 64-разрядный двухъядерный процессор приложений с ГПУ с вероятной памятью 1 Гб LPDDR3 SDRAM
Это тот же процессор, который находится в Apple Watch Series 5, только не защищённый множеством эпоксидной смолы.
Apple 338S00553-A0 Управление питанием
Nordic Semiconductor nRF52833 Bluetooth 5.2 SoC с NFC и Zigbee
Skyworks SKY66404-11 Модуль переднего плана Zigbee/Thread/Bluetooth на частоте 2,4 ГГц
USI 339M00117 Модуль WiFi/Bluetooth
USI UWB Передатчик
Шаг 2

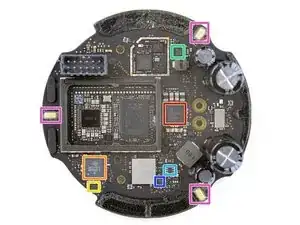

Идентификация ИС Стороны 1, Ч. 2:
Analog Devices SSM3582A 31,76 Вт Безфильтровый стерео класс D усилитель
Texas Instruments CD3217B12 Контроллер USB Type C
Winbond W25Q80DVUXIE 8 Мб Последовательная NOR флеш-память
Texas Instruments TPS62130B Поэтапный преобразователь на 3 А
Texas Instruments INA199C3DCK Двухнаправленный усилитель тока
Dialog Semiconductor SLG46140 Программируемый массив смешанных сигналов
На периметре ПЛК, вероятно, находятся 3 микрофона Goertek MEMS.
Шаг 3

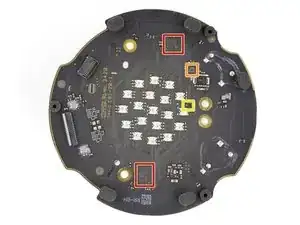

Идентификация ИС Стороны 2:
Texas Instruments LP5030RJVR Драйвер RGB LED с постоянным током на 30 каналов
Texas Instruments TPS55340RTE Повышающий регулятор на 5 А
Austrian Microsystems (AMS) Датчик окружающего света
Шаг 4

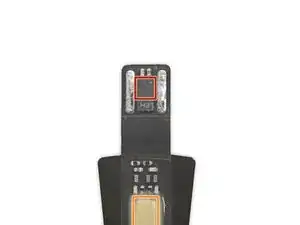

Идентификации ИС датчика Flex:
Texas Instruments HDC2010YPA Датчик влажности/температуры
Ещё один вероятный микрофон Goertek MEMS
Перевод руководства с ifixit.com
