Замена материнской платы Beats Pill 2024

Снимите ремешок.

Поставьте Beats Pill на ровную поверхность и вставьте лопатку в зазор между корпусом и решёткой.

Проведите лопаткой по всему периметру решётки, чтобы разрезать клей, фиксирующий решётку.

При повторной установке решётки заново нанесите клей.

Снимите решётку.

С помощью лопатки снимите шесть наклеек на лицевой стороне блока динамика.

Разместите наклейки на чистой поверхности, чтобы не испортить клей.

Отвинтите шесть винтов 14,3 мм с крестовой головкой Phillips #1, которые крепят блок динамика и корпус вместе.

Вставьте лопатку в зазор между блоком динамика и корпусом.

Аккуратно проведите лопаткой по периметру, поддев и отделяя блок динамика от корпуса.

Для этого не потребуется большое усилие.

Отключите два подключения сабвуфера от соответствующих разъёмов материнской платы.

Перед снятием нажмите язычок на каждом разъёме.

Используйте скотч или маркер, чтобы пометить местоположение каждого разъёма.

Если вы выполняете замену высокочастотного динамика, перейдите к шагу 8.

Отвинтите четыре винта 12,4 мм с крестовой головкой Phillips #1, фиксирующие сабвуфер.

С помощью лопатки приподнимите сабвуфер и снимите его с блока динамика.

Может потребоваться некоторое усилие, так как сабвуфер приклеен к сборке.

При обратной сборке нанесите клей на новый сабвуфер перед установкой.

Переверните корпус динамика.

Небольшим нагревом феном разогрейте нижнюю ножку динамика.

Вставьте лопатку в зазор между нижней ножкой и корпусом динамика.

Подденьте по периметру ножку, пока она полностью не освободится.

Перед повторной установкой заново нанесите клей на ножку.

Снимите двенадцать винтов T5 Torx длиной 8,6 мм, которые крепят крышку аккумулятора.

Для извлечения аккумулятора потяните за ленточный материал, обёрнутый по центру аккумулятора.

Снимите два винта T5 Torx, которые фиксируют отсек аккумулятора.

С помощью лопатки выдавите отсек аккумулятора из его посадочного места.

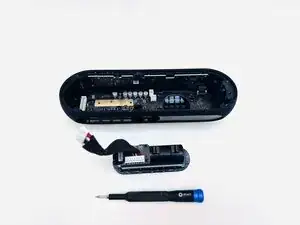

Перед окончательным снятием отключите разъём материнской платы от отсека аккумулятора.

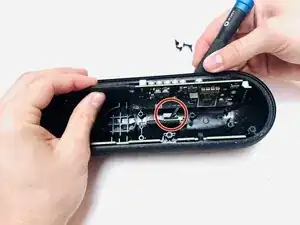

Поднимите чёрный фиксатор ZIF в правом верхнем углу материнской платы.

Отключите ленточный кабель.

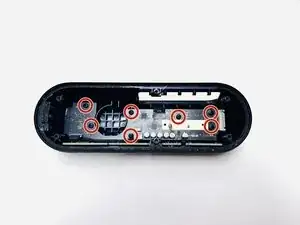

Отвинтите семь винтов 12,4 мм с крестовой головкой Philips, фиксирующих материнскую плату.

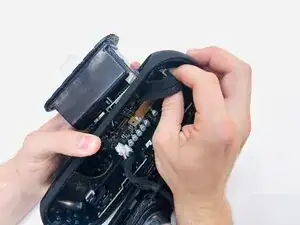

Аккуратно поднимите материнскую плату перпендикулярно корпусу, следя за тем, чтобы не натянуть подключенный кабель.

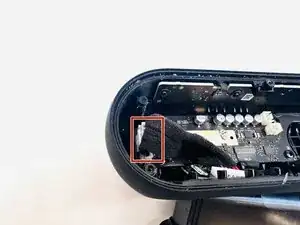

Отведите фиксатор ZIF и отключите ленточный кабель.

Снимите материнскую плату.
