Замена Ethernet-порта Samsung SmartThings Hub

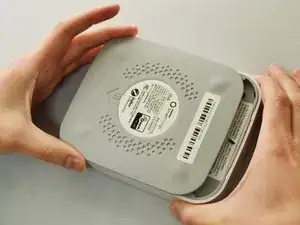

Чтобы открыть устройство, осторожно сдвиньте серую нижнюю крышку в направлении стрелки, как показано.

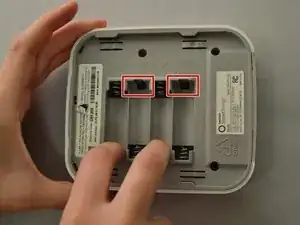

Убедитесь, что батарейки извлечены перед тем, как начинать разборку.

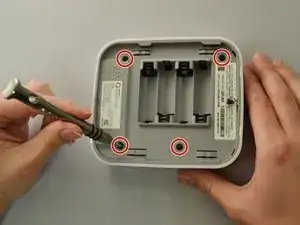

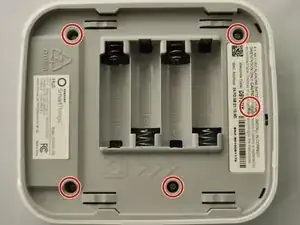

С помощью отвертки Phillips #1 удалите четыре видимых винта длиной 12.5 мм.

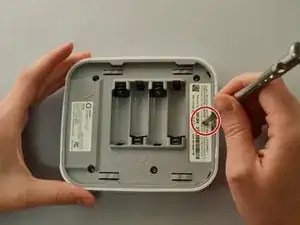

Затем либо отлепите более длинный из двух стикеров, либо проколите его кончиком отвертки, чтобы получить доступ к пятому винту длиной 12.5 мм.

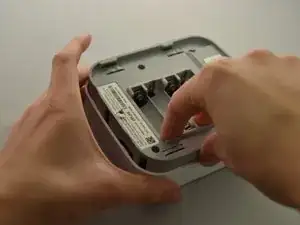

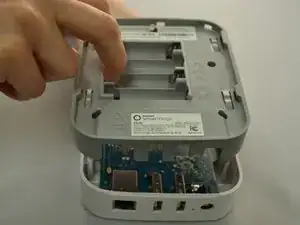

Когда все пять винтов удалены, аккуратно разъедините корпус, прилагая легкое upward давление к положительным контактам в отсеке для батарей.

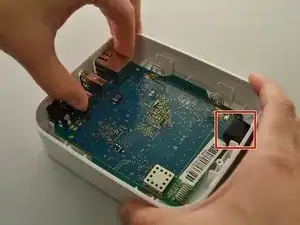

Чтобы удалить материнскую плату, захватите USB-порт и Ethernet-порт. Поднимите вверх, а затем сдвиньте к передней части устройства, чтобы освободить материнскую плату от черной защёлки, показанной справа.

Положите материнскую плату на чистую ровную поверхность.

Разогрейте паяльник. Ethernet-порт имеет четырнадцать точек соединения с материнской платой (изображены ниже). Используя паяльник, поочередно нагревайте каждое паяное соединение, одновременно отделяя Ethernet-порт от платы.

Паяльники могут достигать температуры выше 500 градусов. Будьте осторожны с fingers!

Для получения дополнительной информации о пайке, смотрите Как паять и распаивать соединения
