Замена порта питания Samsung SmartThings Hub

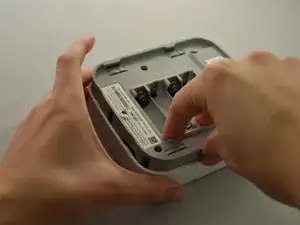

Чтобы открыть устройство, аккуратно сдвиньте серую заднюю крышку в направлении стрелки, как показано.

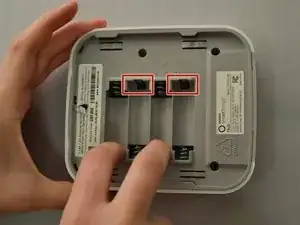

Убедитесь, что батареи удалены перед тем, как начинать разбор.

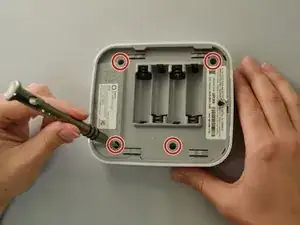

С помощью отвертки Phillips #1 открутите четыре видимых винта длиной 12.5 мм.

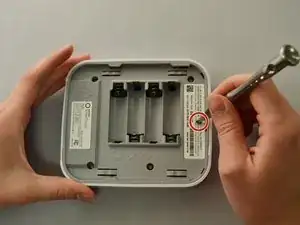

Затем либо подденьте более длинный из двух стикеров, либо пробейте отверстие кончиком отвертки, чтобы получить доступ к пятому винту длиной 12.5 мм.

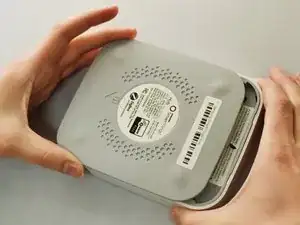

После удаления всех пяти винтов аккуратно раздвиньте корпус, прилагая легкое верхнее давление к положительным контактам в отсеке для батарей.

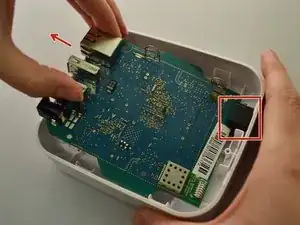

Чтобы снять материнскую плату, крепко возьмитесь за USB порт и Ethernet порт. Поднимите и затем сдвиньте в сторону передней части устройства, чтобы освободить материнскую плату от черного зажимного устройства, показанного справа.

Поместите материнскую плату на чистую, ровную поверхность.

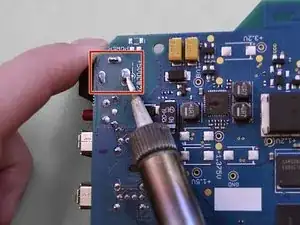

Разогрейте паяльник. Порт питания имеет три точки подключения к материнской плате (на фото ниже). С помощью паяльника поочередно нагревайте каждое соединение при этом вытаскивая порт питания от платы.

Паяльники могут достигать температур свыше 500 градусов. Берегите пальцы!

Для получения дополнительной информации о пайке обратитесь к Как паять и распаивать соединения

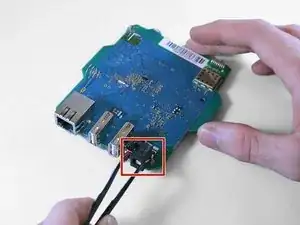

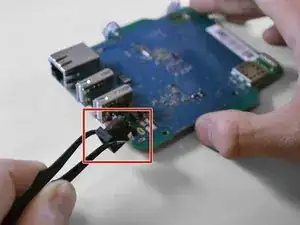

С помощью пинцета извлеките распаянный порт питания из материнской платы.
