Замена кнопки «b» в Beats Pill XL

Используя пластиковый инструмент для вскрытия, подденьте корпус, отделяя его от остальной части устройства.

Проделайте это по всему периметру и затем разберите пополам.

Должно быть относительно легко разойтись. Не бойтесь применить необходимую силу.

Большим пальцем снимите 8 резиновых заглушек, чтобы получить доступ к винтам.

Просто сдвиньте их в сторону динамиков — они выскользнут настолько, что их будет удобно захватить за край и вытащить.

На фото отмечены четыре заглушки с одной стороны Beats Pill XL. Другие четыре симметричны им с противоположной стороны устройства.

Отверткой Phillips #2 выкрутите 8 винтов (максимальная длина 10 мм, Phillips #2), удерживающих корпус.

Медленно разделите переднюю и заднюю части корпуса. Старайтесь не создавать натяжения на подключённых кабелях.

Разъединяйте медленно и равномерно, чтобы не повредить ленточные кабели.

Аккуратно потяните за пластиковую язычок у основания ленточного кабеля, чтобы отсоединить его от материнской платы.

Никогда не тяните за провод — это может повредить кабели и/или плату. Всегда отсоединяйте кабели, захватывая их у основания, где они крепятся к плате.

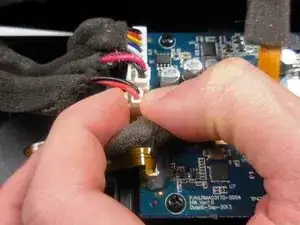

Большим и указательным пальцами потяните вверх за основание силового кабеля, чтобы снять его с материнской платы.

Хотя батарей две, к материнской плате подходит только один кабель, соединяющий их.

Отключите кабели динамиков, применяя аккуратное постоянное усилие пальцами.

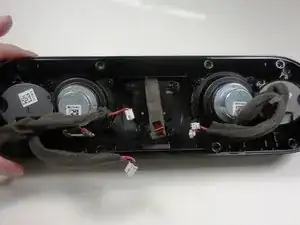

Отделите переднюю часть корпуса с динамиками и кнопкой «b» от корпуса материнской платы.

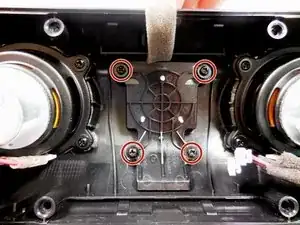

Отверткой Phillips #2 выкрутите 4 винта (пан-головка, длина 8 мм, Phillips #2).

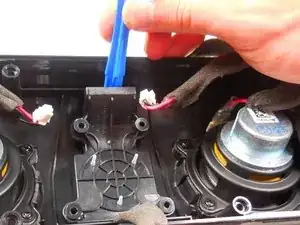

Пластиковым инструментом для вскрытия подденьте корпус кнопки «b» и отделите его от корпуса.

Замечание: при поддевании корпус практически не оказывает сопротивления.

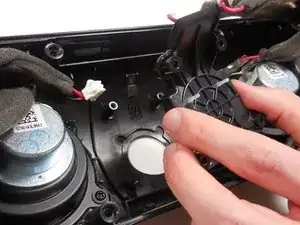

Используйте пальцы, чтобы полностью извлечь корпус кнопки «b» из корпуса устройства.

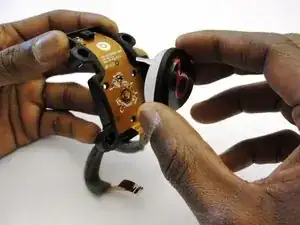

Пальцами выньте кнопку «b» с печатной платы.

Замечание: печатную плату и корпус кнопки рекомендуется заменять в сборе.
