Замена аккумулятора Beats Pill XL

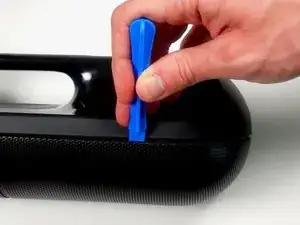

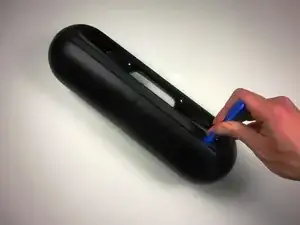

С помощью пластикового инструмента для поддевания отожмите корпус от остальной части устройства.

Отожмите по всей окружности кромки, затем разъедините части.

Разобрать относительно просто. Не бойтесь приложить необходимое усилие.

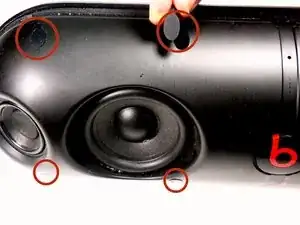

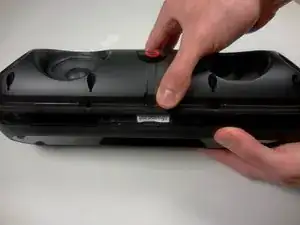

С помощью большого пальца снимите 8 резиновых заглушек, чтобы добраться до винтов.

Просто сдвиньте их в сторону динамиков — они выйдут настолько, чтобы зацепиться за край и вытащить их.

На приведённой фотографии мы обозначили четыре из них с одной стороны Beats Pill XL. Другие четыре симметричны этим с противоположной стороны устройства.

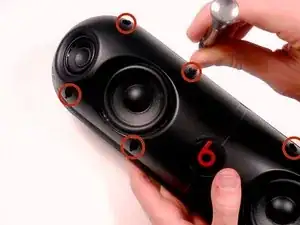

Отвинтите 8 винтов (макс. длина 10 мм, крестообразная отвертка Phillips #2), удерживающих корпус.

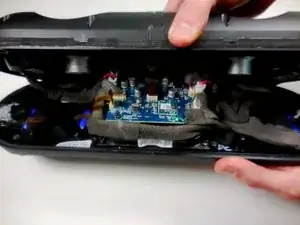

Медленно разъедините переднюю и заднюю части корпуса. Постарайтесь не натягивать подключённые кабели.

Разделяйте с равномерным медленным усилием, чтобы избежать повреждения ленточных кабелей.

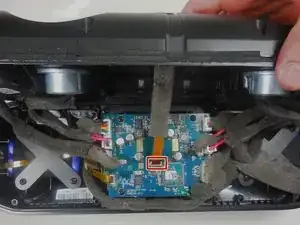

Аккуратно потяните за пластиковую язычок у основания ленточного кабеля, чтобы отсоединить его от материнской платы.

Никогда не тяните за провод кабеля — это может повредить кабели и/или плату. Всегда отсоединяйте кабели за основание у платы.

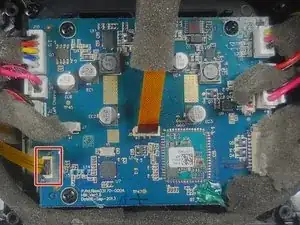

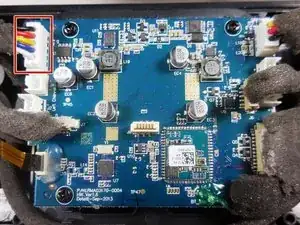

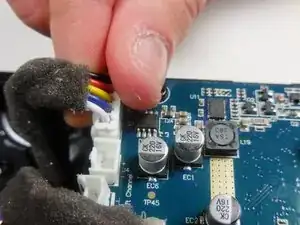

Указательным и большим пальцами потяните вверх за основание силового кабеля, чтобы отсоединить его от материнской платы.

Хотя аккумуляторов два, к материнской плате подключён только один кабель, соединяющий их.

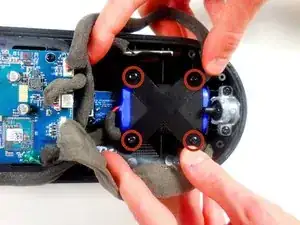

Отвинтите 8 винтов (пан-головка 11 мм, крестообразная отвертка Phillips #2), удерживающих X-скобы.

Снимите X-скобы, просто поднимая их вверх.

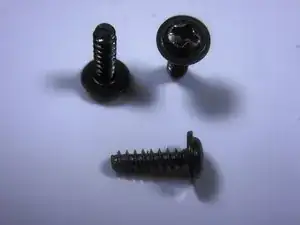

Сохраните 8 винтов (пан-головка 11 мм, Phillips #2) для повторной сборки — их легко потерять.

Аккуратно потяните вверх за пластиковую язычок у основания ленточного кабеля, чтобы отсоединить его от материнской платы.

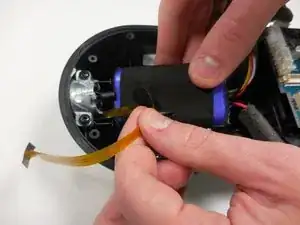

Удалите мягкую прокладку-наклейку, удерживающую ленточный кабель на одном из аккумуляторов.

Применяйте равномерное медленное усилие, так как ленточные кабели хрупкие и могут порваться.

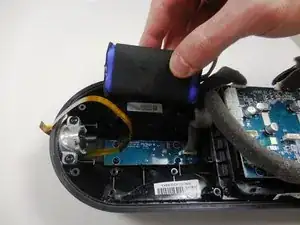

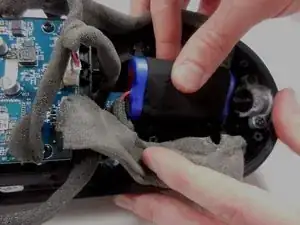

Поднимайте прямо вверх из корпуса, чтобы извлечь каждый аккумулятор из плотного посадочного места.
