Замена материнской платы Beats Pill 1.0
Если ваша Beats Pill 1.0 не включается или не может подключиться к другим устройствам — по Bluetooth или через аудиовход — используйте этот процесс для замены материнской платы. Перед использованием этого руководства обязательно проверьте страницу с устранением неполадок. Возможно, достаточно просто подключить зарядный кабель или использовать другой аудиокабель.
Материнская плата является основной схемой устройства, поэтому для её замены требуются специальные навыки. Шаг 5 требует снятия изоляции с проводов. Далее потребуется паяльные работы для подключения аккумулятора к новой материнской плате в рамках Шага 6.
Не забудьте отключить Beats Pill 1.0 от источника питания и выключить устройство перед началом замены.
Шаг 1

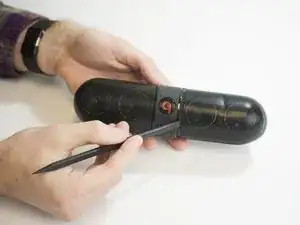

С помощью лопатки создайте зазор между крышками динамиков, затем снимите их.
Снизу корпуса снимите резиновую подставку с логотипом BeatsPill.
С помощью антистатической отвертки Phillips #0 удалите четыре винта, которые были под резиновой подставкой.
Шаг 2

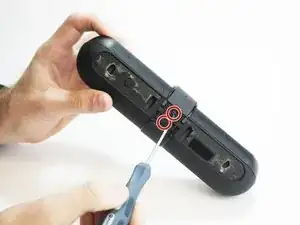

Удалите два винта отверткой Phillips #0.
Медленно снимите центральную полосу и два фиксирующих кольца до отделения клея. Отложите в сторону фиксирующие кольца и центральную полосу.
Шаг 3

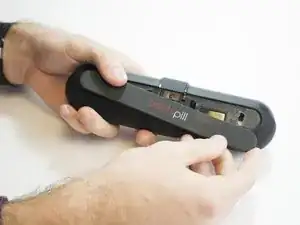

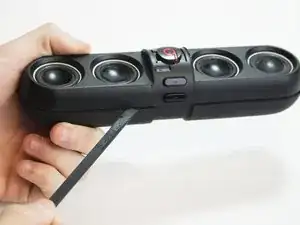

Используйте лопатку, чтобы разъединить корпус по шву, начиная с середины.

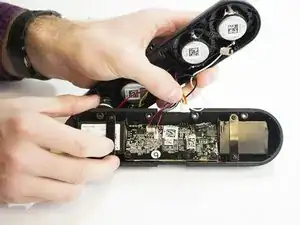

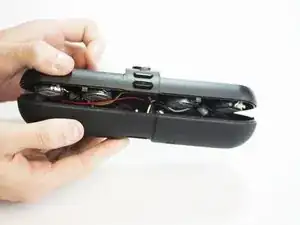

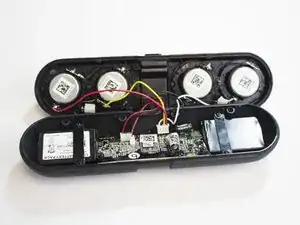

Откройте устройство, чтобы разделить переднюю и заднюю панели.
Шаг 4

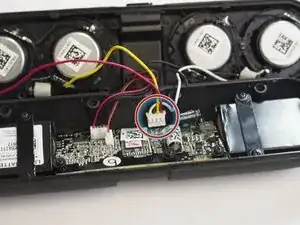

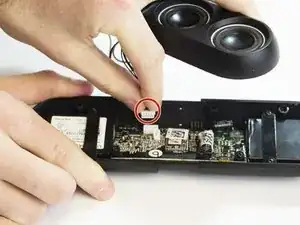

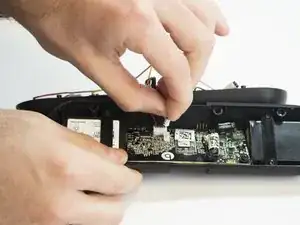

Осторожно отсоедините от материнской платы желтый, красный, черный и белый провода.
Заземлите себя при касании материнской платы.
Шаг 5
Осторожно отсоедините черный и красный провода датчика NFC.
Шаг 6
Осторожно отсоедините управляющие кабели (4 черных, 1 красный).
Шаг 7
Снимите четыре винта 6 мм, фиксирующие полосу, используя отвертку Phillips #0.
Шаг 8
Снимите три винта 9 мм с материнской платы и резиновой заглушки, используя отвертку Phillips #0.
Шаг 9

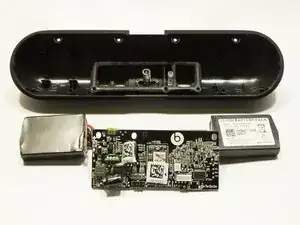

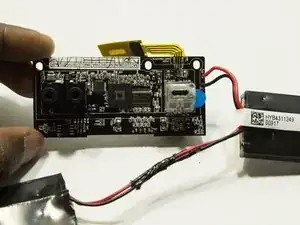

Извлеките материнскую плату из направляющих и аккуратно поднимите её из корпуса.
С помощью пинцета удалите жёлтый модуль NFC, прикреплённый к материнской плате, из пластмассового корпуса.
Шаг 10
Снимите кнопку питания и пружины.
Шаг 11

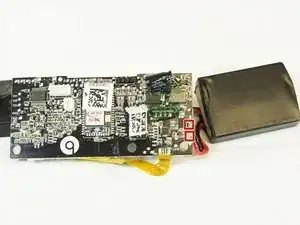

С помощью стриппера перережьте красный и черный провода, подключённые к материнской плате.
Шаг 12

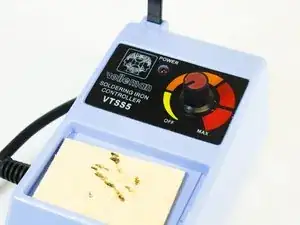

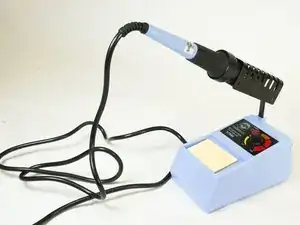

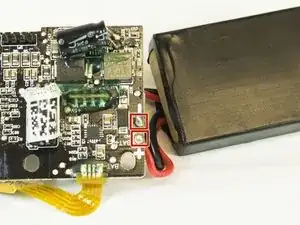

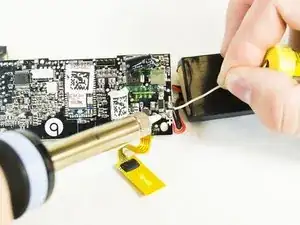

С помощью паяльника подключите аккумулятор к новой материнской плате: красный провод к 0,2 вольта (+) и черный провод к земле (-).
Пожалуйста, обратитесь к нашему руководству по пайке для получения дополнительной информации.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
