Замена дочерней платы батареи Beats Pill 2024
В этом руководстве описано, как заменить плату управления, подключённую к батарейному отсеку на Beats Pill 2024 года.
Для начала выполнения шагов этого руководства необходимо пройти предварительные руководства. Пожалуйста, проигнорируйте шаги 7–8 в руководстве по замене сабвуфера и шаг по извлечению батареи в шаге 12, так как они не требуются для замены дочерней платы.
Шаг 1

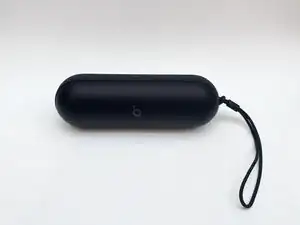

Снимите ремешок.
Шаг 2

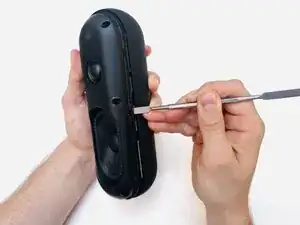

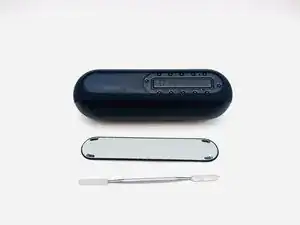

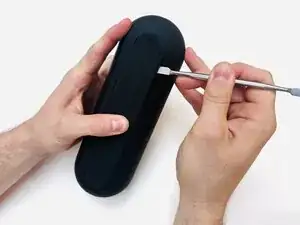

Установите Beats Pill на ровную поверхность и вставьте лопатку в зазор между корпусом и решёткой.
Проведите лопаткой по всему периметру решётки, чтобы разрезать клей, фиксирующий решётку.
При повторной установке решётки заново нанесите клей.
Снимите решётку.
Шаг 3
С помощью лопатки снимите шесть наклеек на лицевой стороне узла динамика.
Поместите наклейки на чистую поверхность, чтобы не повредить клейкую основу.
Шаг 4

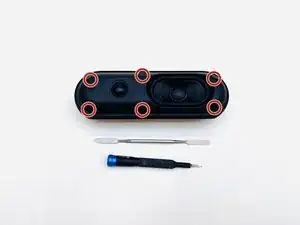

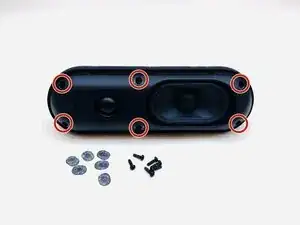

Отверткой Phillips #1 выкрутите шесть винтов длиной 14,3 мм, которые фиксируют узел динамика и корпус колонки вместе.
Шаг 5

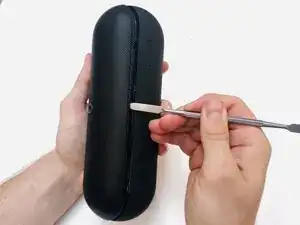

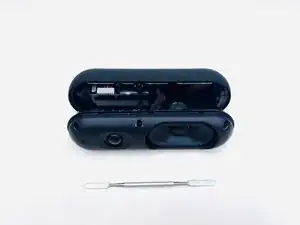

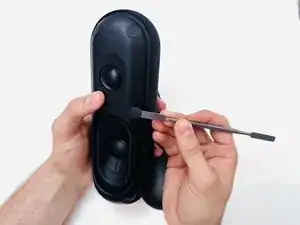

Вставьте лопатку в зазор между узлом динамика и корпусом колонки.
Аккуратно проведите лопаткой по периметру, поддевая, чтобы отделить узел динамика от корпуса колонки.
Для этого не потребуется большое усилие.
Шаг 6

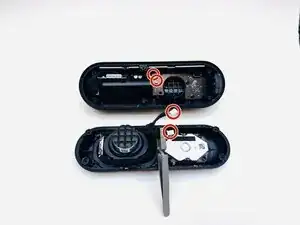

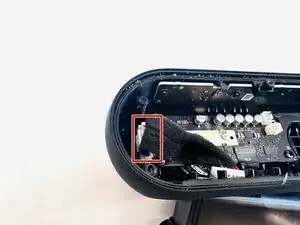

Отключите два соединения сабвуфера от их гнёзд на материнской плате.
Перед снятием нажмите защёлку на каждом разъёме.
Используйте ленту или маркер, чтобы пометить, куда каждый разъём должен возвращаться.
Если вы выполняете замену высокочастотного динамика, переходите к шагу 8.
Шаг 7

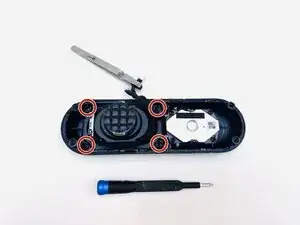

Отверткой Phillips #1 выкрутите четыре винта длиной 12,4 мм, фиксирующие сабвуфер.
С помощью лопатки приподнимите сабвуфер и снимите его с узла динамика.
Для этого может потребоваться некоторое усилие, так как сабвуфер приклеен к узлу.
При обратной сборке нанесите клей на новый сабвуфер перед его установкой.
Шаг 8
Переверните колонку.
Шаг 9

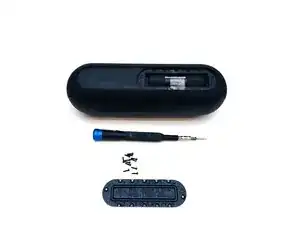

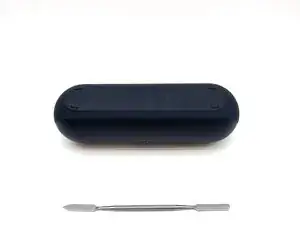

Используйте фен, чтобы слегка нагреть нижнюю ножку колонки.
Вставьте лопатку в зазор между нижней ножкой и корпусом колонки.
Подденьте по периметру ножку, пока она полностью не освободится.
Перед повторной установкой заново нанесите клей на ножку.
Шаг 10

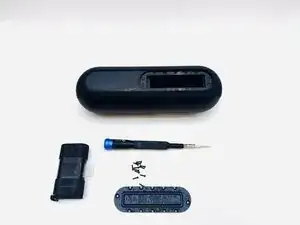

Снимите двенадцать винтов T5 Torx длиной 8,6 мм, которые фиксируют крышку батарейного отсека.
Шаг 11

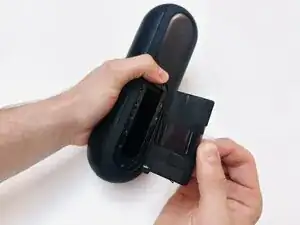

Чтобы извлечь батарею, потяните за ленту, обёрнутую вокруг её середины.
Шаг 12
Используя отвертку T5 Torx, выкрутите два винта длиной 8,6 мм, фиксирующие батарейный отсек.
Шаг 13

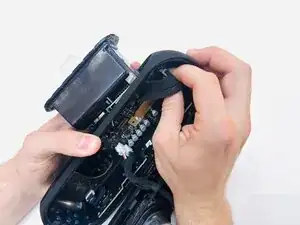

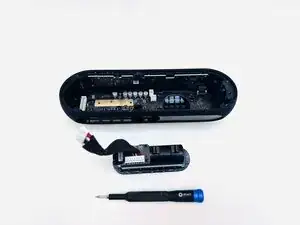

Отключите разъём батарейного отсека от гнезда на материнской плате.
Снимите батарейный отсек.
Шаг 14

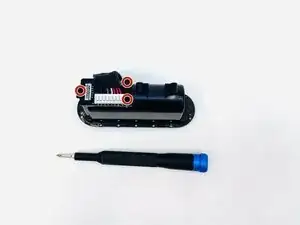

На нижней стороне батарейного отсека выкрутите три винта Phillips длиной 12,4 мм, которые фиксируют дочернюю плату к батарейному отсеку.
Заключение
Для повторной сборки устройства выполните указанные выше шаги в обратном порядке.
