Замена аккумулятора Beats Pill 1.0

С помощью лопатки (spudger) создайте зазор между крышками динамиков и затем снимите их.

На нижней стороне устройства снимите резиновую опору с логотипом BeatsPill.

С помощью антистатической крестовой отвертки Phillips #0 выкрутите четыре винта, которые находились под резиновой опорой.

Удалите два винта крестовой отверткой Phillips #0.

Медленно снимите центральную полосу и два зажимных кольца, пока клей не отделится. Отложите в сторону зажимные кольца и центральную полосу.

Используйте лопатку, чтобы разомкнуть корпус по шву, начиная с середины.

Откройте устройство, разделив переднюю и заднюю панели.

Осторожно отсоедините жёлтый, красный, чёрный и белый провода от материнской платы.

Заземлите себя перед прикосновением к материнской плате.

Осторожно отсоедините чёрный и красный провода датчика NFC.

Осторожно отсоедините управляющие кабели (4 чёрных, 1 красный).

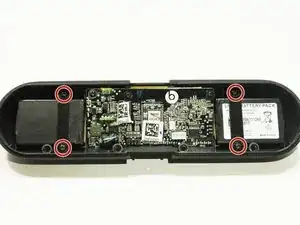

Крестовой отверткой Phillips #0 выкрутите четыре винта, удерживающие полосы, перекрывающие аккумулятор.

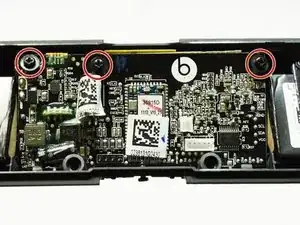

Той же отверткой снимите винты материнской платы вместе с резиновыми заглушками.

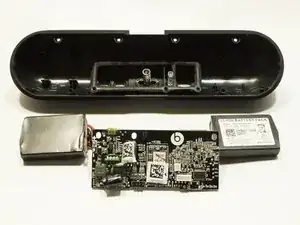

Осторожно извлеките материнскую плату из корпуса.

Снимите жёлтый модуль NFC пинцетом.

Снимите кнопку питания и пружины.

Перережьте провода батареи.

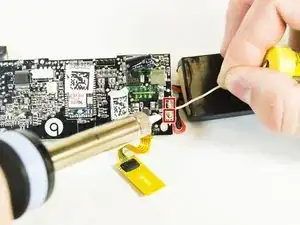

С помощью паяльника припаяйте новый аккумулятор к материнской плате, подключив красный провод к 0.2 В (+) и чёрный провод к земле (-). Смотрите руководство по пайке для дополнительной информации о выполнении этого шага.
