Замена дисплея iPod Nano второго поколения

Перед вскрытием iPod убедитесь, что переключатель блокировки положения (hold) установлен в положение блокировки.

Осторожно вставьте инструмент для вскрытия iPod в зазор между металлическим корпусом и верхней белой пластиковой частью.

Снимите верхнюю рамку с iPod. Она приклеена слабо, поэтому может потребоваться некоторое усилие.

При снятии нижней рамки следите, чтобы не согнуть пластик вокруг разъёма док-станции.

Осторожно вставьте инструмент для вскрытия iPod в зазор между металлическим корпусом и белой пластиковой рамкой.

Снимите нижнюю рамку с iPod. Она приклеена слабо, поэтому может потребоваться некоторое усилие.

Удалите следующие два винта:

Один винт Phillips #00 с большой головкой рядом с разъёмом наушников.

Один винт Phillips #000 с меньшей головкой рядом со стороной iPod. Этот винт легко срывается, поэтому при работе с отвёрткой нажимайте вниз более плотно.

Используйте металлическую лопатку, чтобы аккуратно поддеть гнездо наушников из корпуса. НЕ извлекайте гнездо наушников полностью из iPod, так как оно соединено с колёсиком управления через хрупкий ленточный разъём.

Вынесите гнездо наушников так, чтобы белый пластиковый корпус больше не удерживался металлическим кожухом.

Удалите только что обнаруженный винт Phillips #00 из-под гнезда наушников. Будьте осторожны, этот винт легко срывается.

Поднимите и выньте нижнюю скобу рамки из iPod.

Удалите два винта Phillips #00 с верхней части iPod.

Выделенный разъём соединяет колёсико управления и гнездо наушников с платой логики. Этот кабель необходимо отключить от платы логики перед продолжением.

Используйте лопатку, чтобы отключить кабель гнезда наушников от платы логики. Осторожно подденьте разъём в направлении к передней части iPod (или вверх), пока он не отщелкнется от платы логики.

Специальный совет для сборки: задвиньте разъём внутрь до совпадения с соответствующим контактом на плате логики. Затем вставьте тонкий инструмент поверх разъёма и надавите, чтобы разъём зафиксировался на контакте платы логики.

Используйте лопатку, чтобы протолкнуть плату логики через iPod и вынуть её из корпуса. Колёсико управления и гнездо наушников должны остаться в корпусе iPod.

Осторожно, чтобы не зацепить гнездо наушников и колёсико управления платой логики при извлечении платы и дисплея.

При извлечении платы логики поместите кончик лопатки в отверстие, откуда вы удалили винт, и аккуратно выдавите плату. Этот зазор удержит её на месте и снизит вероятность повреждения платы.

Полностью извлеките дисплей и плату логики из металлического корпуса.

При сборке убедитесь, что батарея правильно установлена на своём месте. Если посадка слишком плотная, край дисплея поцарапает внутреннюю часть окна экрана.

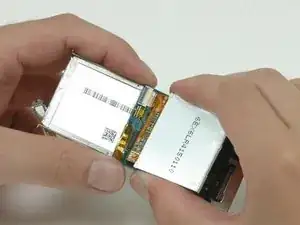

Используйте лопатку, чтобы аккуратно поддеть батарею снизу дисплея. Следите, чтобы не приложить слишком сильное давление к дисплею лопаткой.

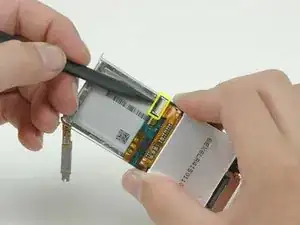

Используйте металлическую лопатку, чтобы осторожно отжать металлическую скобу с задней стороны дисплея. Убедитесь, что вы поддёте только скобу, а не прозрачную защитную плёнку на задней части дисплея. Работая из внутренней части дисплея, вы не сможете случайно поддеть прозрачную пластиковую защиту.

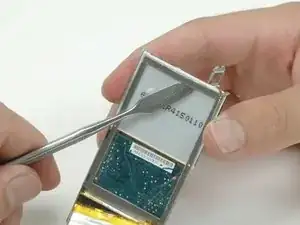

Отделите оранжевую ленту, закрывающую ленточный кабель дисплея.

Используйте лопатку, чтобы поднять чёрную пластиковую защёлку, удерживающую оранжевый ленточный кабель дисплея. Защёлка повернётся на 90 градусов, освобождая кабель.

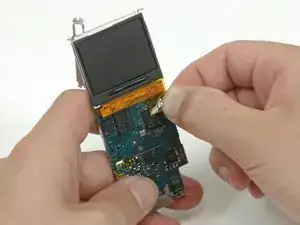

Выдвиньте ленточный кабель дисплея из разъёма и снимите дисплей с платы логики.
