Замена платы ввода-вывода (I/O) в колонке Pioneer Elite Smart Speaker F4

Переверните колонку вверх дном так, чтобы задняя панель с разъёмами была направлена от Вас.

Используйте металлическую лопатку, чтобы поддеть резиновую нижнюю крышку. Она приклеена к дну колонки.

Снимайте резиновую крышку, медленно водя лопаткой по периметру и прикладывая по необходимости силу.

Поскольку крышка приклеена, для ускорения можно использовать тепловую пушку на низкой температуре или фен. Однако это не обязательно на данном этапе.

Соскоблите большую часть клея, чтобы обнаружить пять винтов с плоской головкой — четыре по краю и один посередине.

Удалите пять винтов длиной 6 мм крестовой отверткой Philips #2.

Снимите металлическую пластину. Она будет неожиданно тяжёлой и имеет толщину приблизительно 1 см.

На этом этапе требуется необратимо повредить корпус устройства.

Поверните колонку против часовой стрелки на 90 градусов.

Используйте нож, чтобы разрезать по левому шву вдоль всей длины устройства.

Корпус можно аккуратно снять, поддев и приподняв его.

Если корпус застрял на задней панеле разъёмов, используйте металлическую лопатку, чтобы оторвать корпус от панели, работая по всему периметру. Особое внимание уделите низу, где он может быть приклеен.

Поверните устройство на 180 градусов так, чтобы световое кольцо/панель кнопок оказались сверху, а надпись «Elite» была обращена к Вам.

Удалите один винт длиной 6 мм крестовой отверткой Philips #2.

Поверните устройство так, чтобы была обращена противоположная сторона.

Удалите два винта длиной 6 мм крестовой отверткой Philips #2.

Осторожно снимите верхнюю панель, световое кольцо, панель кнопок и соответствующую плату.

Не тяните слишком сильно: к детали снизу подсоединена плоская шлейфная проводка, которая может порваться при чрезмерном натяжении или отдалении.

Снимите все резиновые полоски по бокам, в середине спереди и в середине сзади устройства.

Удалите восемь винтов длиной 6 мм крестовой отверткой Philips #2.

Аккуратно разведите две половины корпуса. Половины не смогут полностью разойтись из‑за проводов и материнской платы.

Выньте материнскую плату, сдвинув её руками.

Выньте ленточный провод внизу колонки, потянув его руками.

Снимите два проводных разъёма руками или пинцетом.

Снимите два проводных разъёма пинцетом или пальцами. Будьте осторожны, чтобы не повредить пластик.

Удалите три кусочка горячего клея пинцетом. Не беспокойтесь о разрыве пенопластового покрытия проводов.

Снимите ленточный провод, потянув за него пинцетом.

Снятие этого может необратимо повредить разъём.

Счистите белый клей и отсоедините провода от материнской платы.

Удалите материнскую плату из устройства.

Отсоединение проводов от материнской платы может потребовать выпаивания.

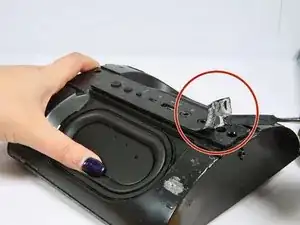

С помощью металлической лопатки оторвите подложку с задней панели колонки, чтобы открыть 4 отверстия для винтов.

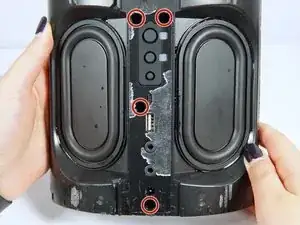

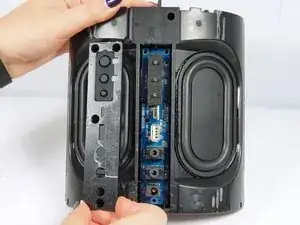

Удалите четыре винта длиной 4 мм крестовой отверткой Philips #2, затем снимите панель.

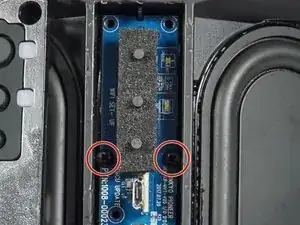

Удалите два винта длиной 4 мм крестовой отверткой Philips #1.

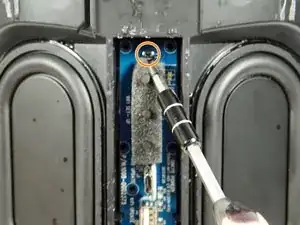

Отогните верх серого прямоугольника из пеноматериала, чтобы открыть ещё один винт. Удалите один винт длиной 4 мм крестовой отверткой Philips #1.

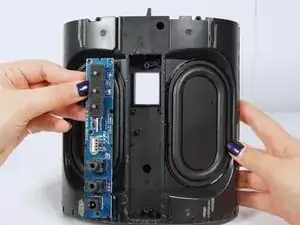

После того как винты удалены, снимите панель руками.
