Замена материнской платы акустической системы Pioneer Elite Smart Speaker F4

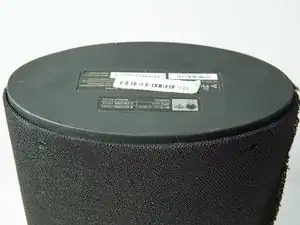

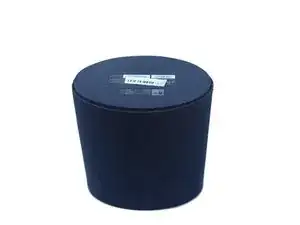

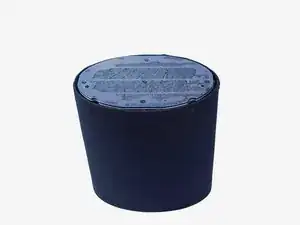

Переверните колонку вверх тормашками так, чтобы задняя панель с разъёмами была от Вас.

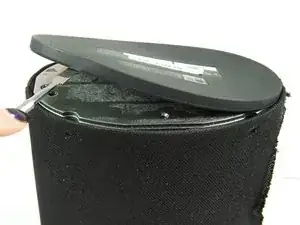

Используйте металлическую лопатку, чтобы поддеть резиновую нижнюю крышку. Она приклеена к дну колонки.

Снимайте резиновую крышку, медленно проходя по всему периметру металлической лопаткой, прикладывая при необходимости достаточную силу.

Поскольку крышка приклеена, для ускорения процесса может пригодиться тепловая пушка на низкой температуре или фен. Однако на этом шаге это не обязательно.

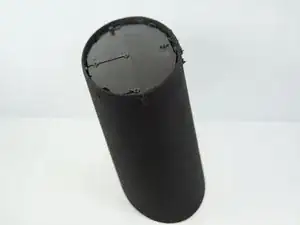

Соскребите большую часть клея, чтобы обнажить пять винтов с прямым шлицем — четыре по краю и один в середине.

Отверткой Phillips #2 отвинтите пять винтов длиной 6 мм.

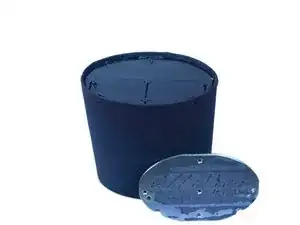

Снимите металлическую пластину. Она будет неожиданно тяжёлой и примерно 1 см толщиной.

На этом шаге корпус устройства будет необратимо повреждён.

Поверните колонку против часовой стрелки на 90 градусов.

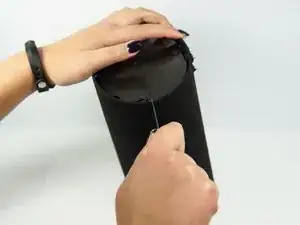

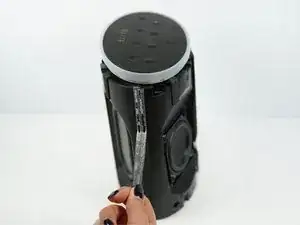

Используйте нож, чтобы разрезать вдоль левого шва по всей длине устройства.

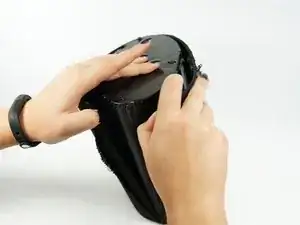

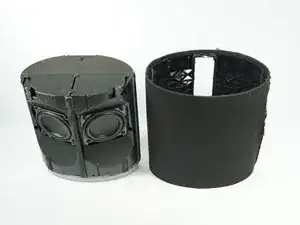

Корпус должен легко сниматься при поддевании и подъёме.

Если корпус зацепляется за заднюю панель с разъёмами, используйте металлическую лопатку, чтобы отжать корпус от панели, проходя по всему периметру. Обратите особое внимание на низ, где он может быть приклеен.

Поверните устройство на 180 градусов так, чтобы панель с кольцом подсветки/кнопками была вверху, а надпись «Elite» была обращена к Вам.

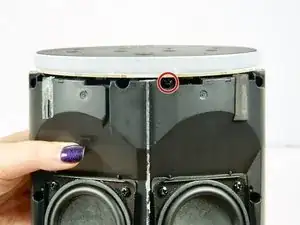

Удалите один винт 6 мм с помощью отвертки Phillips #2.

Поверните устройство так, чтобы противоположная сторона была обращена к Вам.

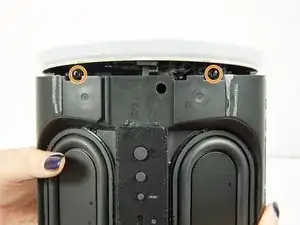

Удалите два винта 6 мм с помощью отвертки Phillips #2.

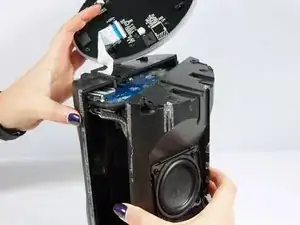

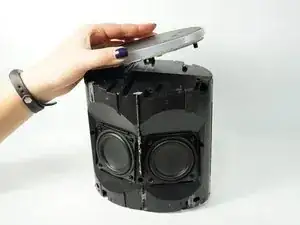

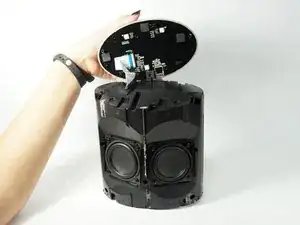

Осторожно снимите верхнюю панель, кольцо подсветки, панель кнопок и соответствующую плату.

Не тяните слишком сильно, так как к этой части прикреплён шлейф проводов, который может порваться при чрезмерном натяжении или удалении.

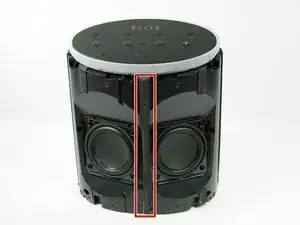

Снимите все резиновые полоски по бокам, в середине спереди и в середине сзади устройства.

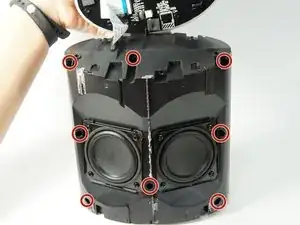

Отверткой Phillips #2 отвинтите восемь винтов длиной 6 мм.

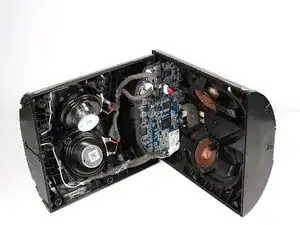

Аккуратно раздвиньте две половины корпуса. Половинки не смогут полностью разъемкаться из‑за проводов и материнской платы.

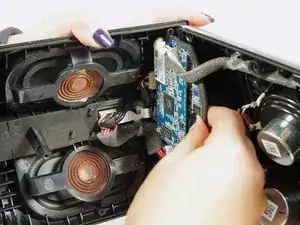

Выдвиньте материнскую плату вручную.

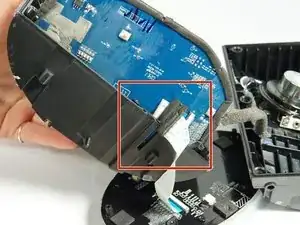

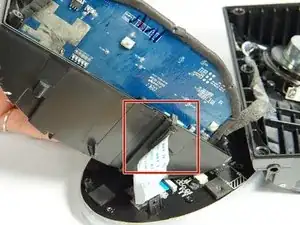

Выньте шлейфоподобный провод внизу колонки руками.

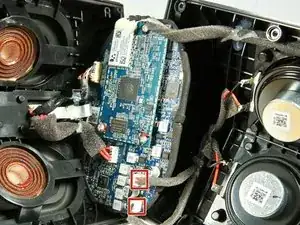

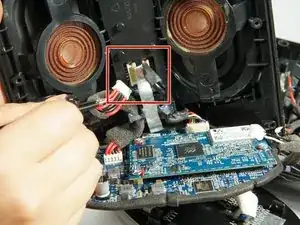

Снимите два соединителя проводов руками или пинцетом.

Снимите два соединителя проводов пинцетом или пальцами. Будьте осторожны, чтобы не повредить пластик.

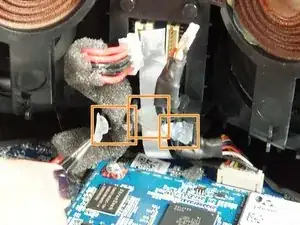

Удалите три кусочка горячего клея пинцетом. Не волнуйтесь о разрыве поролонового покрытия проводов.

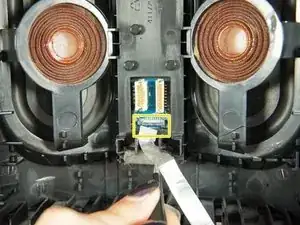

Удалите шлейф, потянув за него пинцетом.

Удаление этого может необратимо повредить разъём.

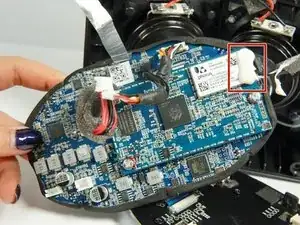

Соскребите светло‑белый клей и отсоедините провода от материнской платы.

Извлеките материнскую плату из устройства.

Отсоединение проводов от материнской платы может потребовать выпаивания.
