Pioneer Elite Smart Speaker F4 Замена сабвуфера

Переверните динамик дном вверх так, чтобы задняя панель с разъёмами была направлена от Вас.

Используйте металлическую лопатку, чтобы поддеть резиновую нижнюю крышку. Она приклеена к дну динамика.

Снимайте резиновую крышку, постепенно обходя по периметру металлической лопаткой и применяя при необходимости усилие.

Поскольку крышка приклеена, полезно может быть использование теплового пистолета на низкой температуре или фена для волос, чтобы ускорить процесс. Однако это не обязательно на этом шаге.

Соскребите большую часть клея, чтобы обнажить пять винтов с крестообразной шлицевой головкой — четыре по окружности и один в центре.

Удалите пять винтов 6 мм крестовой отверткой Phillips №2.

Снимите металлическую пластину. Она будет неожиданно тяжёлой и имеет толщину примерно 1 см.

На этом шаге потребуется необратимо повредить корпус устройства.

Поверните динамик против часовой стрелки на 90 градусов.

Используйте нож, чтобы разрезать вдоль левого шва по всей длине устройства.

Корпус должен легко сниматься при поддевании и подъёме.

Если корпус застревает на задней панели с разъёмами, используйте металлическую лопатку, чтобы оторвать корпус от панели, обходя по периметру. Обратите особое внимание на низ, где он может быть приклеен.

Поверните устройство на 180 градусов так, чтобы панель с кольцом подсветки/кнопками оказалась сверху, а надпись «Elite» была обращена к Вам.

Удалите один винт 6 мм крестовой отверткой Phillips №2.

Поверните устройство так, чтобы была обращена противоположная сторона.

Удалите два винта 6 мм крестовой отверткой Phillips №2.

Осторожно снимите верхнюю панель, кольцо подсветки, панель кнопок и соответствующую плату.

Не тяните слишком сильно, так как имеется лента проводов, соединённая с нижней частью, которая может порваться при сильном натяжении или удалении на большое расстояние.

Снимите все резиновые полоски вдоль боковин, по центру спереди и по центру сзади устройства.

Удалите восемь винтов 6 мм крестовой отверткой Phillips №2.

Аккуратно разъедините две боковые части. Половины не смогут полностью отделиться из‑за проводов и материнской платы.

Выньте материнскую плату, сдвигая её руками.

Выньте лентовидный провод внизу динамика, сдвигая его руками.

Отсоедините два провода-коннектора руками или пинцетом.

Отсоедините два провода-коннектора с помощью пинцета или пальцами. Будьте осторожны, чтобы не повредить пластик.

Удалите 3 кусочка горячего клея пинцетом. Не беспокойтесь о порче пеноматериала, покрывающего провода.

Удалите лентовый провод, потянув за него пинцетом.

Удаление этого элемента может необратимо повредить разъём.

Снимите белесый клей и отсоедините провода от материнской платы.

Извлеките материнскую плату из устройства.

Отсоединение проводов от материнской платы может потребовать их выпаивания.

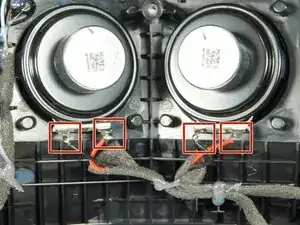

Отсоедините все четыре провода, выпаяв их.

Используйте наше Руководство по пайке и выпаиванию соединений, чтобы узнать, как правильно и безопасно паять и выпаивать соединения.

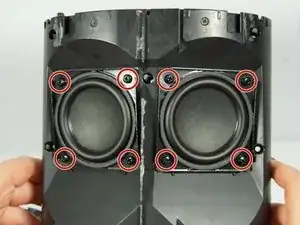

Удалите восемь винтов 6 мм крестовой отверткой Phillips №2.

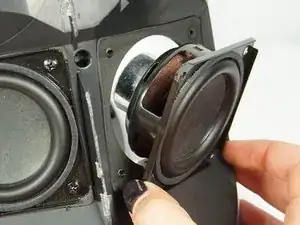

Поднимите сабвуферы и извлеките их из устройства.
