Замена светового кольца/панели кнопок умной колонки Pioneer Elite F4

Переверните колонку вверх дном так, чтобы панель разъёмов на задней стороне была от Вас направлена прочь.

Используйте металлическую лопатку, чтобы отслоить резиновое нижнее покрытие. Оно приклеено к дну колонки.

Снимайте резиновое покрытие, медленно проходя по всему периметру металлической лопаткой, прикладывая по мере необходимости повышенное усилие.

Поскольку покрытие приклеено, пистолет для горячего воздуха на низкой температуре или фен могут ускорить процесс. Однако в этом шаге это не обязательно.

Скребком удалите большую часть клея, чтобы обнажить пять винтов с шлицем под плоскую отвёртку — четыре по внешнему краю и один в центре.

Удалите пять винтов длиной 6 мм с помощью крестообразной отвёртки Phillips #2.

Снимите металлическую пластину. Она будет неожиданно тяжёлой и имеет приблизительную толщину 1 см.

На этом шаге потребуется необратимо повредить корпус Вашего устройства.

Поверните колонку против часовой стрелки на 90 градусов.

Используйте нож, чтобы разрезать вдоль левого шва по всей длине устройства.

Корпус должен легко сниматься путём поддёма и подъёма.

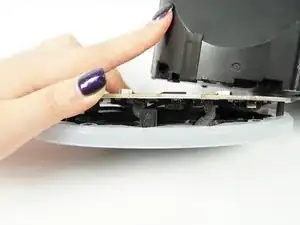

Если корпус зацепляется за заднюю панель разъёмов, используйте металлическую лопатку, чтобы отвести корпус от панели, работая по всему периметру. Особое внимание уделите нижней части, где он может быть приклеен.

Поверните устройство на 180 градусов так, чтобы световое кольцо/панель кнопок оказались сверху, а надпись «Elite» была обращена к Вам.

Удалите один винт 6 мм с помощью крестообразной отвёртки Phillips #2.

Поверните устройство так, чтобы противоположная сторона была обращена к Вам.

Удалите два винта 6 мм с помощью крестообразной отвёртки Phillips #2.

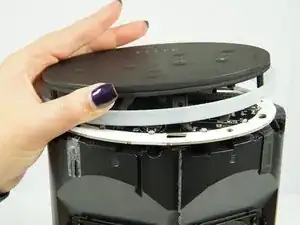

Осторожно снимите верхнюю панель, световое кольцо, панель кнопок и соответствующую плату.

Не тяните слишком сильно, так как имеется лента проводов, соединённая с частью ниже, которая может порваться при чрезмерном натяжении или удалении.

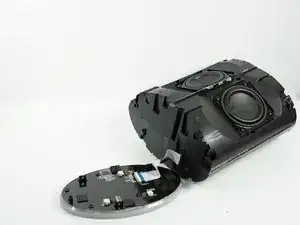

Положите колонку на плоскую поверхность — так будет удобнее работать.

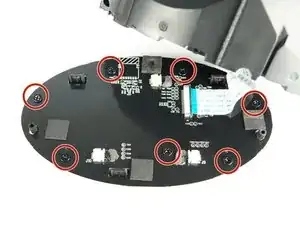

Удалите семь винтов длиной 4 мм с помощью крестообразной отвёртки Phillips #2.

Поднимите панель и извлеките её из устройства.

Возможно потребуется выпаять соединения, чтобы полностью отделить плату. Пожалуйста, используйте наше руководство по пайке и выпаиванию соединений для правильного и безопасного выполнения этой процедуры.

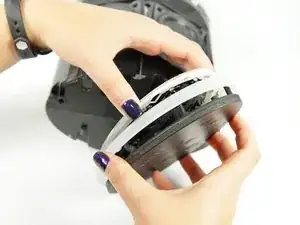

Осторожно подденьте пластиковое световое кольцо с платы и панели кнопок.

Возможно потребуется выпаять соединения, чтобы полностью отделить световое кольцо и панель кнопок. Пожалуйста, используйте наше руководство по пайке и выпаиванию соединений для правильного и безопасного выполнения процедуры.
